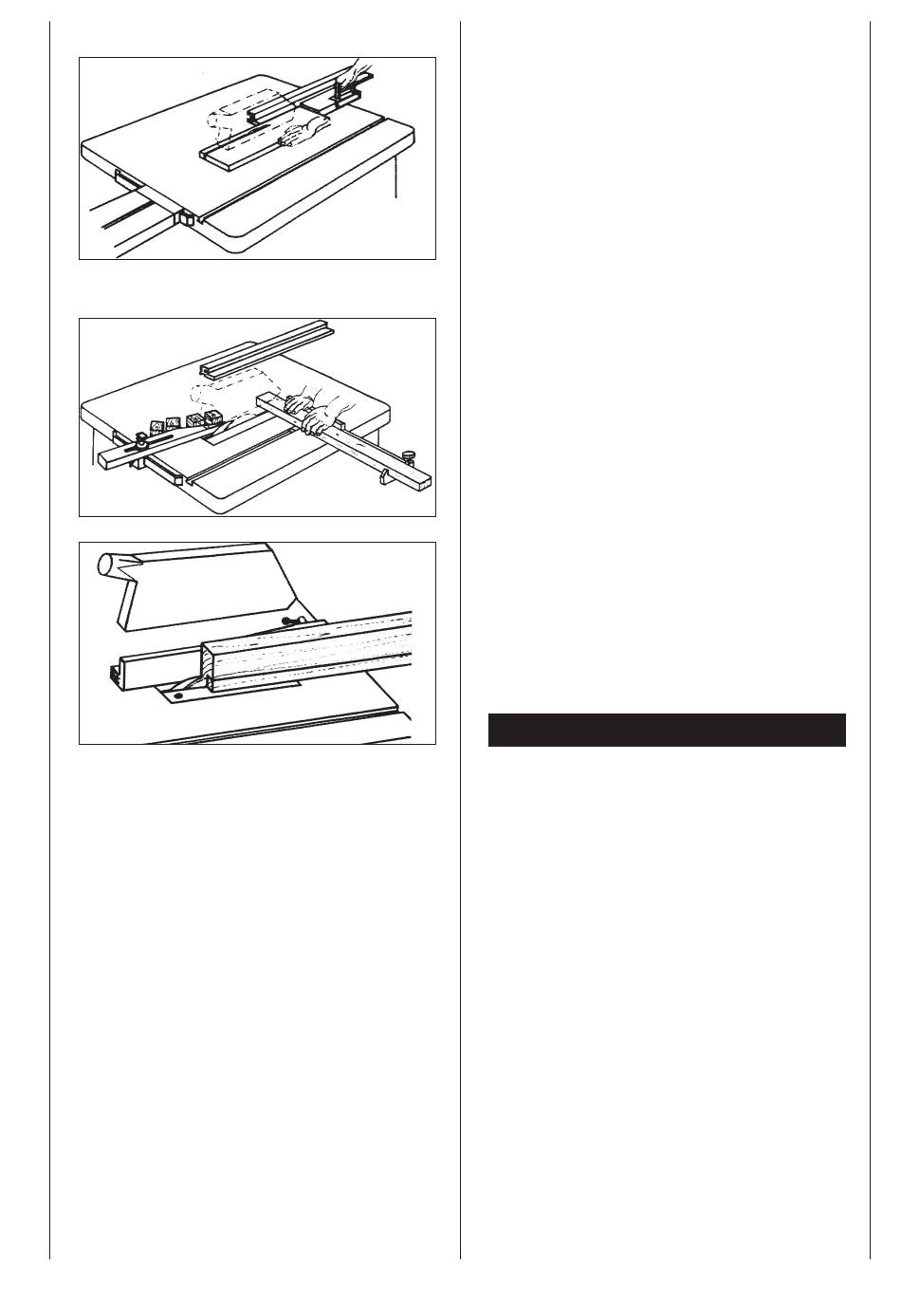

Fig. 21
Fig. 22
Fig. 23
34
Schneiden von Kanten und Leisten, Fig. 21
Werkzeug: Kreissägeblatt für Feinschnitt
Arbeitsgang: Den Längsanschlag mit niedriger Anlageflä-
che montieren oder Hilfsanschlag verwenden. Werkstück
mit Schiebestock vorschieben, bis sich das Werkstü-
ckende im Bereich des Spaltkeiles befindet. Lange Werk-
stücke gegen Abkippen am Ende des Schneidevorganges
durch eine Tischverlängerung sichern.
Hinweis: Vorrichtungen, die einer Verbindung mit Teilen
der Maschine bedürfen, sind mit Schrauben zu befesti-
gen, mit Schraubzwingen können an Maschinen nur be-
helfsmäßige Verbindungen hergestellt werden.
Querschneiden schmaler Werkstücke, Fig. 22
Werkzeug: Feinzahniges Querschnittblatt
Arbeitsgang: Abweisleiste so einstellen, dass Werkstück-
abschnitte den aufsteigenden Teil des Sägeblattes nicht
berühren können. Werkstücke nur mittels Queranschlag
oder Querschieber zuführen.
Abfallstücke nicht mit den Händen aus dem Bereich des
Werkstückes entfemen.
Verdecktschneiden, Fälzen, Fig. 23
Werkzeug: Kreisägeblatt für Feinschnitt
Arbeitsgang: Beim Fälzen am Anschlag die Schnittfolge
so wählen, daß die ausgeschnittene Leiste auf der dem
Anschlag abgewandten Seite des Sägeblattes anfällt. Zum
Verdecktschneiden und Fälzen obere Absaughaube entfe-
men bzw. Absaughaube nach oben schwenken und den
Spaltkeil absenken. Auf gute Werkstückführung achten
(hinteres Anschlagende ggf. gegen Ausweichen sichem).
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig angeschlos-
sen. Der Anschluss entspricht den einschlägigen VDE-
und DIN Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
sprechen.
Wichtige Hinweise
Der Elektromotor 230–240 V/50 Hz ist für Betriebsart
S6/40% ausgeführt.
Bei Überlastung des Motors schaltet dieser selbsttätig ab.
Nach einer Abkühlzeit (zeitlich unterschiedlich) läßt sich
der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitungen
An ekletrischen Anschlussleitungen entstehen oft Isolati-
onsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose.
