Rasenmäher MS173-51E
Fehlerbild: Bowdenzug vom Radabtrieb oder von der Motorbremse defekt
Lösung: Bowdenzug austauschen
Ziehen Sie den Zündkerzenstecker immer von der Zündkerze ab, bevor Sie Arbeiten am Gerät vornehmen!

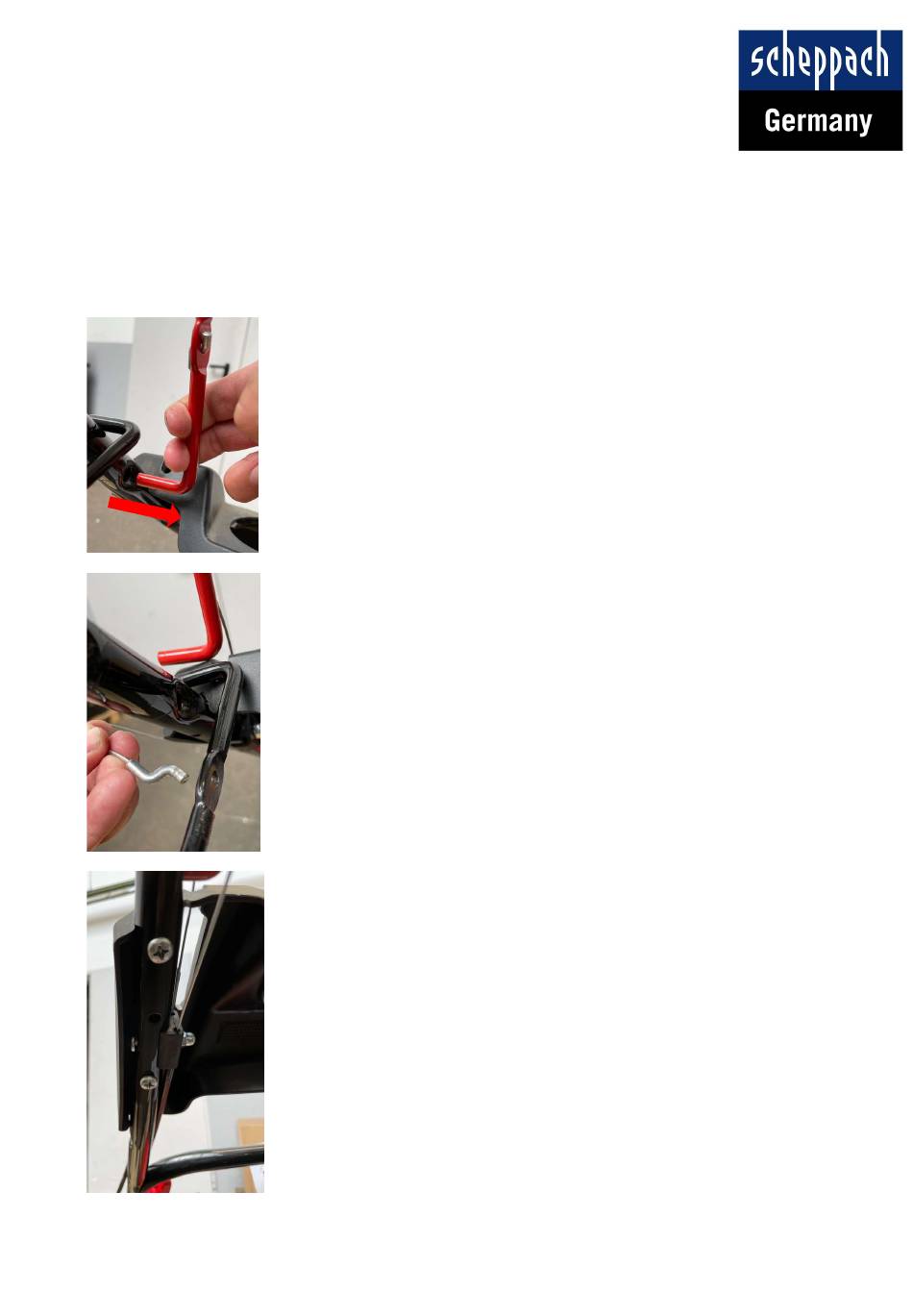

Ziehen Sie den Motorbremshebel und den
Radantriebshebel aus dem Gestellholm
Hängen Sie beide Z-Haken vom Bowdenzug an den
Hebeln aus
Schrauben Sie beide Linsenschrauben auf und
entfernen Sie die Hutmutter von der Halterung für die
Bowdenzüge
