Inhaltszusammenfassung für PCE Instruments PCE-CT 70

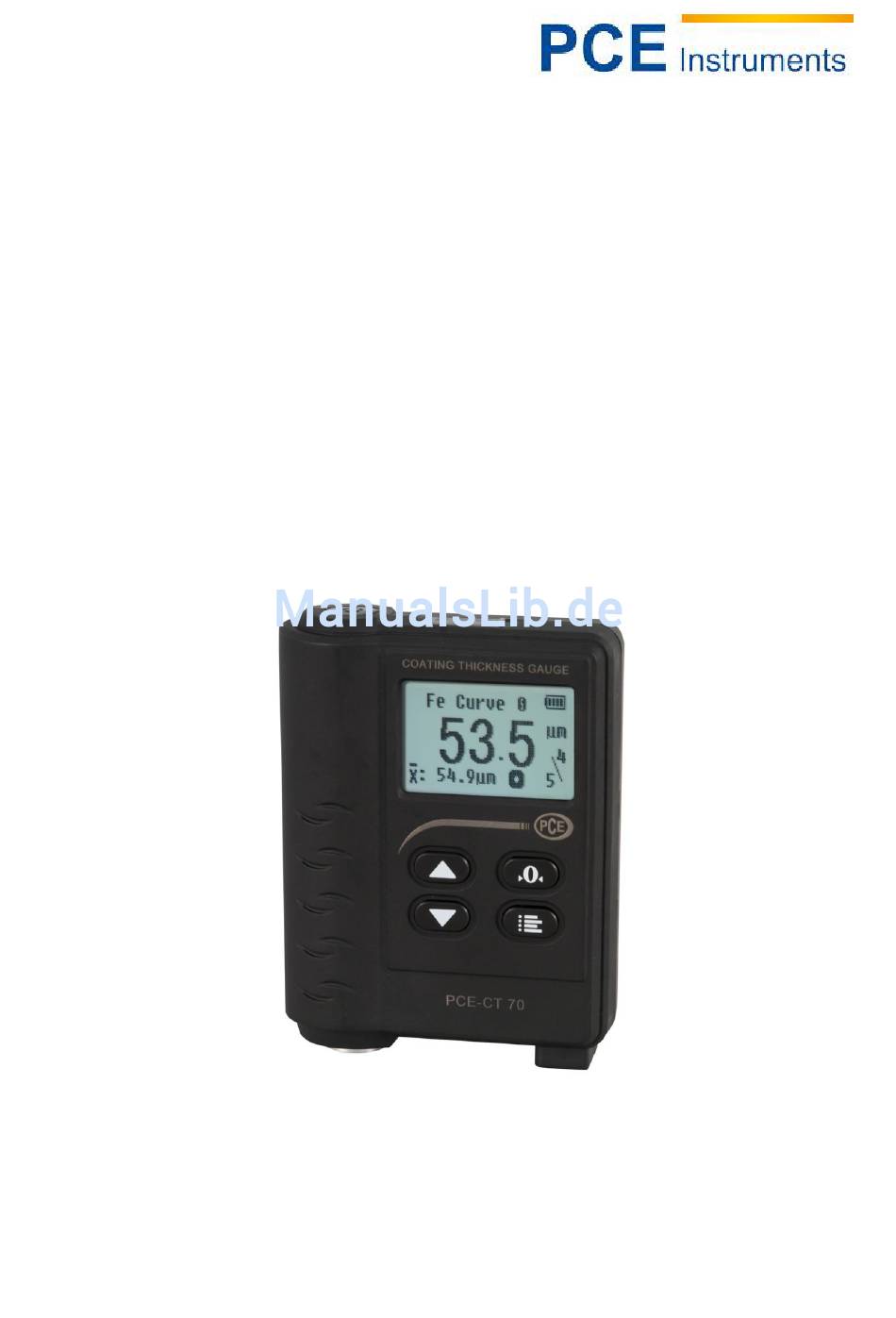

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Betriebsanleitung Schichtdickenmessgerät PCE-CT 70 Version 1.1 01.10.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 4 Grundlegendes Prinzip ....................... 4 Lieferumfang ..........................4 Sicherheitsinformationen ..................5 Technische Spezifikation ..................6 Gerätebeschreibung ....................7 Gerät ............................7 LCD-Display ..........................7 Bedienung ........................ 8 Vorbereitung ..........................8 5.1.1 Batterien ............................8 5.1.2 Ein-/Aus-Schalter ........................... 8 Messvorgang .......................... - Seite 3 BETRIEBSANLEITUNG Daten löschen ........................... 20 Drucken ............................ 20 Daten Export ..........................20 Schließen der Software ......................21 Entsorgung ......................21 10 Kontakt ........................21...
-
Seite 4: Einleitung
Schiff und Brückenbau sowie dem Flugzeugbau und der Chemischen Industrie. Grundlegendes Prinzip Das PCE-CT 70 Arbeitet mit dem Prinzip der magnetischen Induktion um die Dicke von nicht magnetischen Beschichtungen (z.B. Lacke, Emaille, Gummi, Aluminium, Chrom, Kupfer und viele andere) auf magnetischen Materialen (Ferromagnetische Stoffe, Stahllegierungen). -
Seite 5: Sicherheitsinformationen
BETRIEBSANLEITUNG Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und W eise verwendet werden.Wird dasMessgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen. -
Seite 6: Technische Spezifikation
BETRIEBSANLEITUNG Technische Spezifikation Testmethode Magnetische Induktion Messbereich 0-1500µm 0-999µm: 0,1µm ; ≥1000µm: 1µm Auflösung Bis 100µm: ±1,5µm; 100-1500µm: ≤1,5% Genauigkeit Allgemeine Technische Daten Einheiten µm, mils Schnittstelle miniUSB Umgebungsbedingungen 0 ... +50 °C Spannungsversorgung 3 x 1,5 V AAA Batterien Abmessung Gerät 88 x 67 x 30 mm Gewicht... -
Seite 7: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung Gerät LCD-Display An/Aus-Schalter Tastatur Null/ Hoch Zurück Menü/ Runter Auswahl Einbau-Sensor LCD-Display Kalibrierungs Kurven Zahl Gemessener Wert Testversuch Nummer Mittelwert Anzahl an Testversuchen pro Messwert Messmodus... -
Seite 8: Bedienung
BETRIEBSANLEITUNG Bedienung Vorbereitung 5.1.1 Batterien a) Schieben Sie die Batterieabdeckung auf der Rückseite des Gerätes auf b) Setzen Sie die Batterien entsprechend der Polarität wie im Batteriefach oder im Bild rechts abgebildet ein c) Schließen Sie das Batteriefach wieder 5.1.2 Ein-/Aus-Schalter Drücken Sie den Ein-/Aus-Schalter HINWEIS:... -
Seite 9: Einstellungen
BETRIEBSANLEITUNG Einstellungen Menüstruktur Menu 1.Measure (Messung) a.Measure Mode (Messmodus) b.Tolerance (Toleranz) c.Curve Select (Kurven Auswahl) d.Num.Set (Anzahl an Testversuchen pro statistischer Gruppe) e.Calibration 2.Data (Daten) a.Browse (Durchsuchen) b.Print (Drucken) c.Delete (Löschen) d.Upload (Daten Hochladen) 3.System a.AutoPrinting (Automatisches Drucken) b.Back Light (Hintergrundbeleuchtung) c.Beep (Töne) d.Auto Off (Automatisches Abschalten) e.Time/Date (Zeit und Datum) -
Seite 10: Messung (1.Measure)
BETRIEBSANLEITUNG Messung (1.Measure) 6.2.1 Messmodus (a.Measure Mode) Einzelmessung Im Einzelmessung Modus berührt das Gerät die zu messende Schicht und misst einen Schichtdicken Wert. Um eine erneue Messung durchzuführen heben Sie das Gerät mindestens 10cm hoch und 1 Sekunde lang an. Danach kann eine neue Messung durchgeführt werden. -
Seite 11: Kalibrierungskurve (C.curve Select)
BETRIEBSANLEITUNG 6.2.3 Kalibrierungskurve (c.Curve Select) Das Messgerät kann sich 6 Kalibrierungskurven für verschiedene Werkstoffe merken. Die Wahl einer geeigneten Kalibrierungskurve kann die präzise und genaue Messung gewährleisten. Navigieren Sie zu einer der Kurven („Curve 0“ – „Curve 5“) und drücken Sie um in das Untermenü... -
Seite 12: Drucken (B.print)
BETRIEBSANLEITUNG 6.3.2 Drucken (b.Print) Das Gerät kann sich mit einem kabellosen Drucker verbinden und Daten aus dem Speicher drucken. Dazu sollten Sie den Drucker einschalten und der Drucker sollte sich nicht weiter als 3 m weit vom Messgerät entfernt befinden. Danach wählen Sie aus wie viele statistische Gruppen Sie ausdrucken wollen. -
Seite 13: System
BETRIEBSANLEITUNG Einstellen der Werte der einzelnen Stellen geschieht mit den Tasten und mit der wird zwischen den einzelnen Stellen gewechselt, jedoch nach der letzten Stelle bestätigen Sie damit den Upload der eingestellten Gruppen. System 6.4.1 Automatisches Drucken (a.AutoPrinting) Sobald das Automatische Drucken („Auto Printing“) aktiviert ist druckt das Gerät jedes Mal sobald eine statistische Gruppe beendet ist deren Mittelwert direkt aus. -
Seite 14: Einheiten (E.units)
BETRIEBSANLEITUNG 6.4.6 Einheiten (e.Units) Hier können Sie einstellen welche Einheit sie bei der Messung benutzen möchten. Sie haben die Auswahl zwischen µm und mils (Milliinch/-zoll). 6.4.7 Kurven zurücksetzen (g.Defaultcurve) Diese Funktion ermöglicht es Ihnen alle Kalibrierungskurven die Sie erstellt haben zu löschen bzw. Sie auf den Werkszustand zurückzusetzen. Wollen Sie dies, bestätigen Sie den Vorgang mit „YES“. -
Seite 15: Wartung
BETRIEBSANLEITUNG Wartung Kalibrierung Bedingt durch Verschleiß und Änderung der Umgebungsbedingungen verliert das Messgerät mit der Zeit an Präzision. Um diese wiederherzustellen ist eine Kalibrierung des Gerätes unabdinglich. Gerät verfügt über verschiedene Kalibrierungsmethoden: Nullpunktkalibrierung(„zero“), Ein-Punkt-Kalibrierung („1st“) und Zwei-Punkt-Kalibrierung („2nd“). Nullpunktkalibrierung („Zero“) 7.1.1 gibt zwei... -
Seite 16: Ein-Punkt-Kalibrierung („1St")
BETRIEBSANLEITUNG Ein-Punkt-Kalibrierung („1st“) 7.1.2 Bevor eine Ein-Punkt-Kalibrierung durchgeführt werden kann muss das Messgerät vorher einer Nullpunktkalibrierung unterzogen werden. a. Navigieren Sie über „1.Measure“ zu „e.Calibration“. Wählen Sie dort „1st“ und drücken Sie um „0000.0“ auf dem Display aufzurufen b. Drücken Sie um den Wert einstellen zu können. -
Seite 17: Einflussfaktoren
BETRIEBSANLEITUNG Einflussfaktoren 1. Magnetische Eigenschaften des Werkstoffes Das Messgerät, das die magnetische Induktion nutzt, wird durch Schwankungen in den magnetischen Eigenschaften des Basis Metalls beeinflusst. Um eine hohe Genauigkeit zu gewährleisten sollte der Werkstoff, der zur Kalibrierung genutzt wurde, soweit möglich aus dem gleichen Werkstoff wie die zu bemessene, beschichtete Werkstoffprobe haben 2. -
Seite 18: Software
BETRIEBSANLEITUNG 6. Wenn der Batterieladezustand einen kritischen Zustand erreicht hat wird auf dem Display angezeigt. Die Batterien sollten dann so schnell wie möglich gewechselt werden (Hinweis: 3 x 1,5 AAA Alkaline Batterien) Die Kalibrierungen und alle Arten von Einstellungen sind auf einem nichtflüchtigen Speicher und gehen somit nicht verloren bei leeren Batterien oder während des Wechseln der Batterien verloren. -
Seite 19: Abfrage Und Suche
BETRIEBSANLEITUNG Abfrage und Suche 1. Sollten Sie nur die Suchfunktion benötigen, setzen Sie im Bereich „Condition Area“ (Bild unten) die benötigten Werte und klicken Sie anschließend auf „Inquiry“... -
Seite 20: Daten Löschen
BETRIEBSANLEITUNG 2. In der „Date Area“ können Sie die gemessen Daten auf ein bestimmtes Datum bzw Zeitraum einschränken. Dabei können Sie zwischen wählen ob Sie dabei den Tag der Messung („Detection“) oder den Tag des Uploads („Upload“) berücksichtigen wollen. Je nach jeweiligem Bedarf wählen Sie das Kriterium aus und stellen Anfang („From“) und Ende („To“) des benötigten Zeitraumes ein. -
Seite 21: Schließen Der Software
BETRIEBSANLEITUNG Schließen der Software Zum Schließen und Beenden der Software können Sie auf die „Exit“ Schaltfläche klicken oder unter Windows Betriebssysteme mittels „X“-Schaltfläche. Nach dem Klicken auf eine der beiden bestätigen Sie das Schließen mittels Klick auf „OK“. Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet.
