Bedienungsanleitung

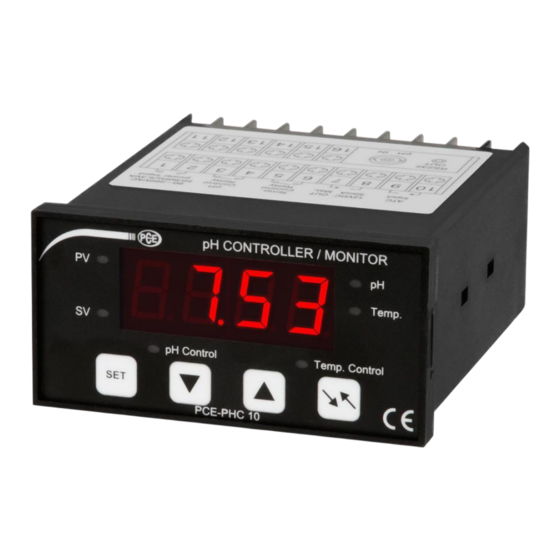

PCE-PHC 10 pH Messgerät
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung: 8. Mai 2024
v1.0
© PCE Instruments
Werbung
Verwandte Anleitungen für PCE Instruments PCE-PHC 10
Inhaltszusammenfassung für PCE Instruments PCE-PHC 10
- Seite 1 Bedienungsanleitung PCE-PHC 10 pH Messgerät User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 8. Mai 2024 v1.0 © PCE Instruments...
- Seite 2 11 Hystereseeinstellung ................7 11.1 Beispiel Hysterese Temperaturmessung ................7 12 Kalibrierperiode der Elektroden ............7 13 pH Elektrodenprüfung ................8 14 RS232 PC-Schnittstelle ................ 8 15 Zurücksetzen ..................9 16 Kontakt ....................10 17 Entsorgung ..................10 © PCE Instruments...
- Seite 3 Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments...
- Seite 4 4,7 VA bei 110 V AC ca. 5,3 VA bei 220 V AC Gewicht ca. 275 g Abmessungen 96 x 48 x 107 mm Fronttafelausschnitt 92 x 46 mm Lieferumfang 1 x Prozessregler PCE-PHC 10 1 x Bedienungsanleitung © PCE Instruments...
- Seite 5 / Temp.-Taste Anzeige pH Kontrollrelais Anzeige Temp. Kontrollrelais 3-10 pH Kontrollleuchte 3-11 Temp. Kontrollleuchte 3-12 Kabelanschlüsse 3-13 Rs232-Anschluss 3-14 BNC-Anschluss 3-15 Gehäusehalterung 3-16 pH-Elektrodenstecker (BNC) /Optional 3-17 pH Elektrode /Optional 3-18 Temperaturfühler /Optional 3-19 Temperaturfühlerkabel /Optional © PCE Instruments...
- Seite 6 BNC Anschluss Hinweis: Die Relais sind nicht für den allgemeinen Betrieb erforderlich. Erläuterung Display tPty Einstellung Temperatureinheit tPSt Temperaturkompensationseinstellung HySt Hystereseeinstellung tPoA Temperaturoffseteinstellung PCPS Elektrodenkalibrierung Periodeneinstellung LoLt Einstellung unterer Grenzwert HILt Einstellung oberer Grenzwert Kalibrierung Elektrodenprüfung Fehler Reset © PCE Instruments...
- Seite 7 Anzeige Temperatur = Temperatur ± Offset pH-Wert kalibrieren Um eine genaue Kalibrierung durchzuführen, empfehlen wir eine 3-Punktkalibrierung, z.B. mit Kalibrierlösungen pH 4, pH 7, pH 10. Führen Sie bei einer Mehrpunktkalibrierung immer zuerst die Kalibrierung PH 7 aus. © PCE Instruments...
- Seite 8 Wird der untere Grenzwert unter- oder der obere Grenzwert überschritten, leuchtet die pH Kontrollleuchte, bzw. die Temperatur Kontrollleuchte und die zugehörigen Relais schalten. Um zwischen der Einstellung von pH-Wert oder Temperatur zu wechseln, drücken Sie Display Bedeutung Anzeige LoLt Unterer Grenzwert (Low Limit) HILt Oberer Grenzwert (High Limit) © PCE Instruments...
- Seite 9 Fehler! Verweisquelle konnte nicht gefunden werden.) Die Einheit hierfür sind Stunden, die Werkseinstellung beträgt 720 Stunden. Nach Ablauf der Nutzungsperiode wird der Nutzer informiert, dass eine Kalibrierung durchzuführen ist, das Display wird die Buchstaben CAL abwechselnd zum Messergebnis anzeigen. © PCE Instruments...
- Seite 10 Das Messgerät hat eine RS232 PC-Schnittstelle mit einer 3,5 mm Klinkenbuchse. Der Datenausgang ist ein 16-Digit Datenstrom; dieser kann für nutzerspezifische Anwendungen verwendet werden. Ein RS232 Anschluss mit folgenden Spezifikationen wird benötigt, um das Gerät mit dem PC zu verbinden. © PCE Instruments...
- Seite 11 1) Halten Sie SET und gedrückt; das Display zeigt rSt an und blinkt 2-mal. 2) Tasten loslassen 3) Gerät wird zurückgesetzt Das Messgerät wurde zurückgesetzt, die Kalibrierungsdaten wurden gelöscht und die konfigurierten Optionen werden auf ihren Standardwert zurückgesetzt. © PCE Instruments...
- Seite 12 Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments...
- Seite 13 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mula, 8 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
