Scheppach HM80L Originalbetriebsanleitung Seite 20

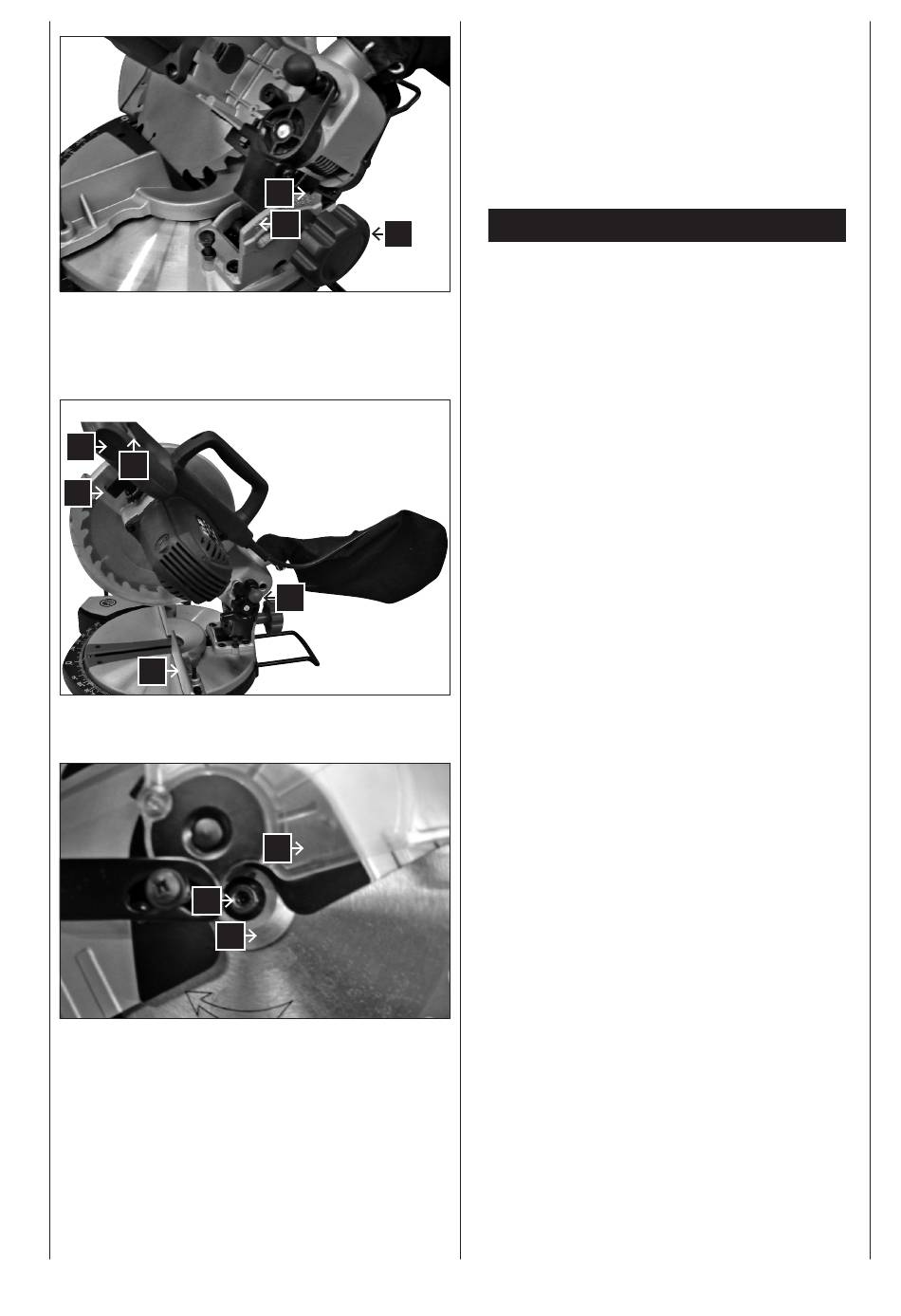

Fig. 3
Fig. 4
1
2
9
30
Fig. 5
3
4
20
25
23
24
13
11
Neigen des Säge-Aggregats (Fig 3)
Das Sägeaggregat kann bis zu einem Winkel von 45° ge-
neigt werden.
Lösen Sie den Handgriff (24) auf der Rückseite der Ma-
schine und neigen Sie das Aggregat nach Skala in die
gewünschte Winkelposition. Der Winkel kann anhand der
Skala (23) mittels Zeiger (25) festgestellt werden. Ab-
schließend ist der Handgriff wieder fest anzuziehen.
Arbeitshinweise
Nachdem Sie nun all dies, was bis hierher beschrieben
wur de, ausgeführt haben, können Sie mit der Bearbei-
tung beginnen.
ACHTUNG: Halten Sie stets Ihre Hände von den Schnitt-
zonen fern und versuchen Sie keinesfalls, diese beim
Schneiden zu erreichen.
Kappbetrieb (Fig. 4)
• Lösen Sie den Sperrknopf (13).
• Sägeaggregat am Handgriff (1) anheben, bis dieses in
der obersten Position einrastet
• Drücken Sie das Werkstück gleichmäßig an die An-
schlagleisten (30), achten Sie darauf, dass Ihre Hand
außerhalb des Schnittbereichs des Sägeblattes ist.
• Mit der rechten Hand am Handgriff (1) drücken Sie
den Sperrhebel (9), so dass das Aggregat nach unten
geschwenkt werden kann.
• Nach Drücken der Starttaste (2) läuft der Motor an.
• Bringen Sie das Sägeblatt langsam an das Werkstück
und schneiden Sie dieses mit mäßigem Druck durch.
• Schwenken Sie das Aggregat wieder in die obere Aus-
gangsstellung bis dieses verriegelt.
• Lassen Sie den Handgriff (1) los, so dass der Motor
abschaltet.
Sägeblattwechsel (Fig. 5)
• Netzstecker ziehen.
• Säge-Aggregat in Stellung „Kappbetrieb" bringen
• Beweglichen Sägeblattschutz (11) durch Drücken der
Sperre (9) entriegeln, dabei den Sägeblattschutz so
anheben, dass das Sägeblatt frei ist.
• Lösen der Sägeblatt-Befestigungssschraube (
Linksgewinde).
• Schraube (3) und Sägeblattflansch
• Sägeblatt vorsichtig herausnehmen (Verletzungsgefahr
durch die Sägeblattzähne).
• Neues Sägeblatt auf den inneren Sägeblattflansch auf-
setzen. Beachten Sie dabei die Drehrichtung des Sä-
geblattes.
• Äußeren Sägeblattflansch aufsetzen und Schraube
kräftig anziehen.
• Sägeblattschutz wieder in die richtige Stellung brin-
gen.
Achtung:
(4) abnehmen.
