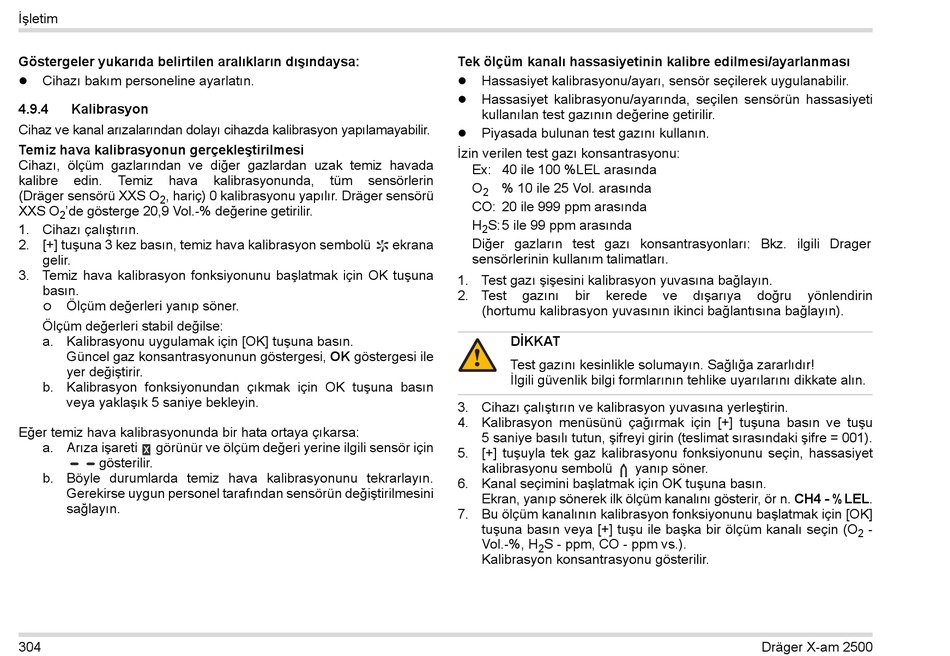

Dräger X-am 2500 Gebrauchsanweisung Seite 304

İşletim
Göstergeler yukarıda belirtilen aralıkların dışındaysa:
Cihazı bakım personeline ayarlatın.

4.9.4 Kalibrasyon
Cihaz ve kanal arızalarından dolayı cihazda kalibrasyon yapılamayabilir.
Temiz hava kalibrasyonun gerçekleştirilmesi
Cihazı, ölçüm gazlarından ve diğer gazlardan uzak temiz havada
kalibre edin. Temiz hava
(Dräger sensörü XXS O , hariç) 0 kalibrasyonu yapılır. Dräger sensörü
2
XXS O 'de gösterge 20,9 Vol.-% değerine getirilir.
2
1. Cihazı çalıştırın.
2. [+] tuşuna 3 kez basın, temiz hava kalibrasyon sembolü
gelir.
3. Temiz hava kalibrasyon fonksiyonunu başlatmak için OK tuşuna
basın.
Ölçüm değerleri yanıp söner.

Ölçüm değerleri stabil değilse:
a. Kalibrasyonu uygulamak için [OK] tuşuna basın.
Güncel gaz konsantrasyonunun göstergesi, OK göstergesi ile
yer değiştirir.
b. Kalibrasyon fonksiyonundan çıkmak için OK tuşuna basın
veya yaklaşık 5 saniye bekleyin.
Eğer temiz hava kalibrasyonunda bir hata ortaya çıkarsa:
a. Arıza işareti görünür ve ölçüm değeri yerine ilgili sensör için
gösterilir.
b. Böyle durumlarda temiz hava kalibrasyonunu tekrarlayın.
Gerekirse uygun personel tarafından sensörün değiştirilmesini
sağlayın.
304
kalibrasyonunda, tüm sensörlerin
Tek ölçüm kanalı hassasiyetinin kalibre edilmesi/ayarlanması
Hassasiyet kalibrasyonu/ayarı, sensör seçilerek uygulanabilir.

Hassasiyet kalibrasyonu/ayarında, seçilen sensörün hassasiyeti

kullanılan test gazının değerine getirilir.
Piyasada bulunan test gazını kullanın.

İzin verilen test gazı konsantrasyonu:
Ex: 40 ile 100 %LEL arasında
O % 10 ile 25 Vol. arasında
2
CO: 20 ile 999 ppm arasında
H S:5 ile 99 ppm arasında
2
Diğer gazların test gazı konsantrasyonları: Bkz. ilgili Drager
ekrana
sensörlerinin kullanım talimatları.
1. Test gazı şişesini kalibrasyon yuvasına bağlayın.
2. Test gazını
(hortumu kalibrasyon yuvasının ikinci bağlantısına bağlayın).
DİKKAT
!
Test gazını kesinlikle solumayın. Sağlığa zararlıdır!
İlgili güvenlik bilgi formlarının tehlike uyarılarını dikkate alın.
3. Cihazı çalıştırın ve kalibrasyon yuvasına yerleştirin.
4. Kalibrasyon menüsünü çağırmak için [+] tuşuna basın ve tuşu
5 saniye basılı tutun, şifreyi girin (teslimat sırasındaki şifre = 001).
5. [+] tuşuyla tek gaz kalibrasyonu fonksiyonunu seçin, hassasiyet
kalibrasyonu sembolü
6. Kanal seçimini başlatmak için OK tuşuna basın.
Ekran, yanıp sönerek ilk ölçüm kanalını gösterir, ör n. CH4 - %LEL.
7. Bu ölçüm kanalının kalibrasyon fonksiyonunu başlatmak için [OK]
tuşuna basın veya [+] tuşu ile başka bir ölçüm kanalı seçin (O
Vol.-%, H S - ppm, CO - ppm vs.).
2
Kalibrasyon konsantrasyonu gösterilir.
bir kerede ve dışarıya
yanıp söner.
doğru yönlendirin
-
2
