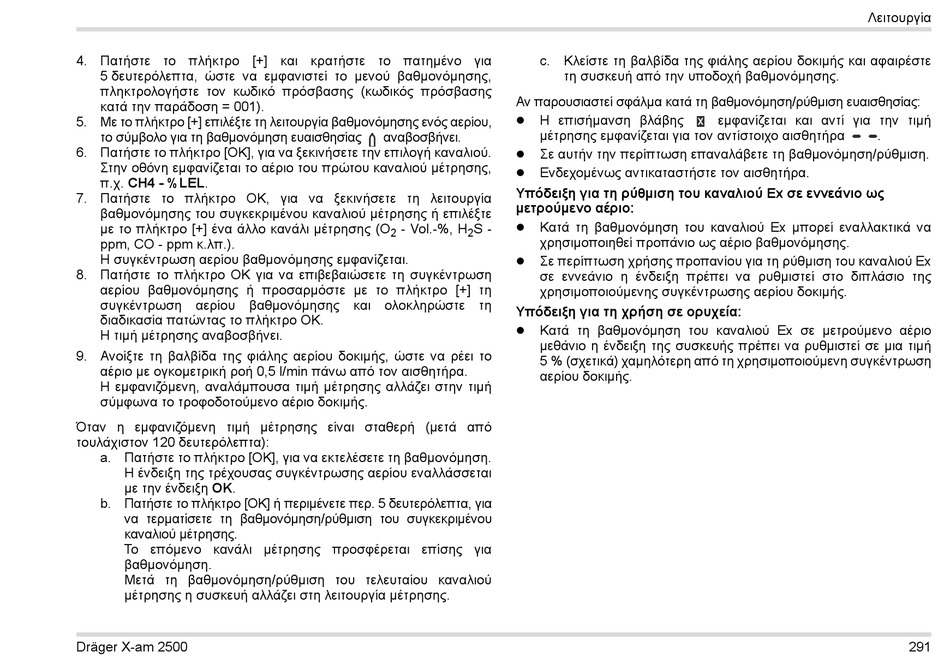

Dräger X-am 2500 Gebrauchsanweisung Seite 291

4. Πατήστε το πλήκτρο [+] και κρατήστε το πατημένο για
5 δευτερόλεπτα, ώστε να εμφανιστεί το μενού βαθμονόμησης,
πληκτρολογήστε τον κωδικό πρόσβασης (κωδικός πρόσβασης
κατά την παράδοση = 001).
5. Με το πλήκτρο [+] επιλέξτε τη λειτουργία βαθμονόμησης ενός αερίου,
το σύμβολο για τη βαθμονόμηση ευαισθησίας
6. Πατήστε το πλήκτρο [OK], για να ξεκινήσετε την επιλογή καναλιού.
Στην οθόνη εμφανίζεται το αέριο του πρώτου καναλιού μέτρησης,
π.χ. CH4 - %LEL.
7. Πατήστε το πλήκτρο OK, για να ξεκινήσετε τη λειτουργία
βαθμονόμησης του συγκεκριμένου καναλιού μέτρησης ή επιλέξτε
με το πλήκτρο [+] ένα άλλο κανάλι μέτρησης (O
ppm, CO - ppm κ.λπ.).
Η συγκέντρωση αερίου βαθμονόμησης εμφανίζεται.
8. Πατήστε το πλήκτρο OK για να επιβεβαιώσετε τη συγκέντρωση
αερίου βαθμονόμησης ή προσαρμόστε με το πλήκτρο [+] τη
συγκέντρωση αερίου βαθμονόμησης και ολοκληρώστε τη
διαδικασία πατώντας το πλήκτρο OK.
Η τιμή μέτρησης αναβοσβήνει.
9. Ανοίξτε τη βαλβίδα της φιάλης αερίου δοκιμής, ώστε να ρέει το
αέριο με ογκομετρική ροή 0,5 l/min πάνω από τον αισθητήρα.
Η εμφανιζόμενη, αναλάμπουσα τιμή μέτρησης αλλάζει στην τιμή
σύμφωνα το τροφοδοτούμενο αέριο δοκιμής.
Όταν η εμφανιζόμενη τιμή μέτρησης είναι σταθερή (μετά από
τουλάχιστον 120 δευτερόλεπτα):
a. Πατήστε το πλήκτρο [OK], για να εκτελέσετε τη βαθμονόμηση.
Η ένδειξη της τρέχουσας συγκέντρωσης αερίου εναλλάσσεται
με την ένδειξη OK.
b. Πατήστε το πλήκτρο [OK] ή περιμένετε περ. 5 δευτερόλεπτα, για
να τερματίσετε τη βαθμονόμηση/ρύθμιση του συγκεκριμένου
καναλιού μέτρησης.
Το επόμενο κανάλι μέτρησης προσφέρεται επίσης για
βαθμονόμηση.
Μετά τη βαθμονόμηση/ρύθμιση του τελευταίου καναλιού
μέτρησης η συσκευή αλλάζει στη λειτουργία μέτρησης.
Dräger X-am 2500
c. Κλείστε τη βαλβίδα της φιάλης αερίου δοκιμής και αφαιρέστε
Αν παρουσιαστεί σφάλμα κατά τη βαθμονόμηση/ρύθμιση ευαισθησίας:
Η επισήμανση βλάβης

μέτρησης εμφανίζεται για τον αντίστοιχο αισθητήρα
αναβοσβήνει.
Σε αυτήν την περίπτωση επαναλάβετε τη βαθμονόμηση/ρύθμιση.

Ενδεχομένως αντικαταστήστε τον αισθητήρα.

Υπόδειξη για τη ρύθμιση του καναλιού Ex σε εννεάνιο ως
μετρούμενο αέριο:
Κατά τη βαθμονόμηση του καναλιού Ex μπορεί εναλλακτικά να
- Vol.-%, H S - 
2 2
χρησιμοποιηθεί προπάνιο ως αέριο βαθμονόμησης.
Σε περίπτωση χρήσης προπανίου για τη ρύθμιση του καναλιού Ex

σε εννεάνιο η ένδειξη πρέπει να ρυθμιστεί στο διπλάσιο της
χρησιμοποιούμενης συγκέντρωσης αερίου δοκιμής.
Υπόδειξη για τη χρήση σε ορυχεία:
Κατά τη βαθμονόμηση του καναλιού Ex σε μετρούμενο αέριο

μεθάνιο η ένδειξη της συσκευής πρέπει να ρυθμιστεί σε μια τιμή
5 % (σχετικά) χαμηλότερη από τη χρησιμοποιούμενη συγκέντρωση
αερίου δοκιμής.
τη συσκευή από την υποδοχή βαθμονόμησης.
εμφανίζεται και αντί για την τιμή
