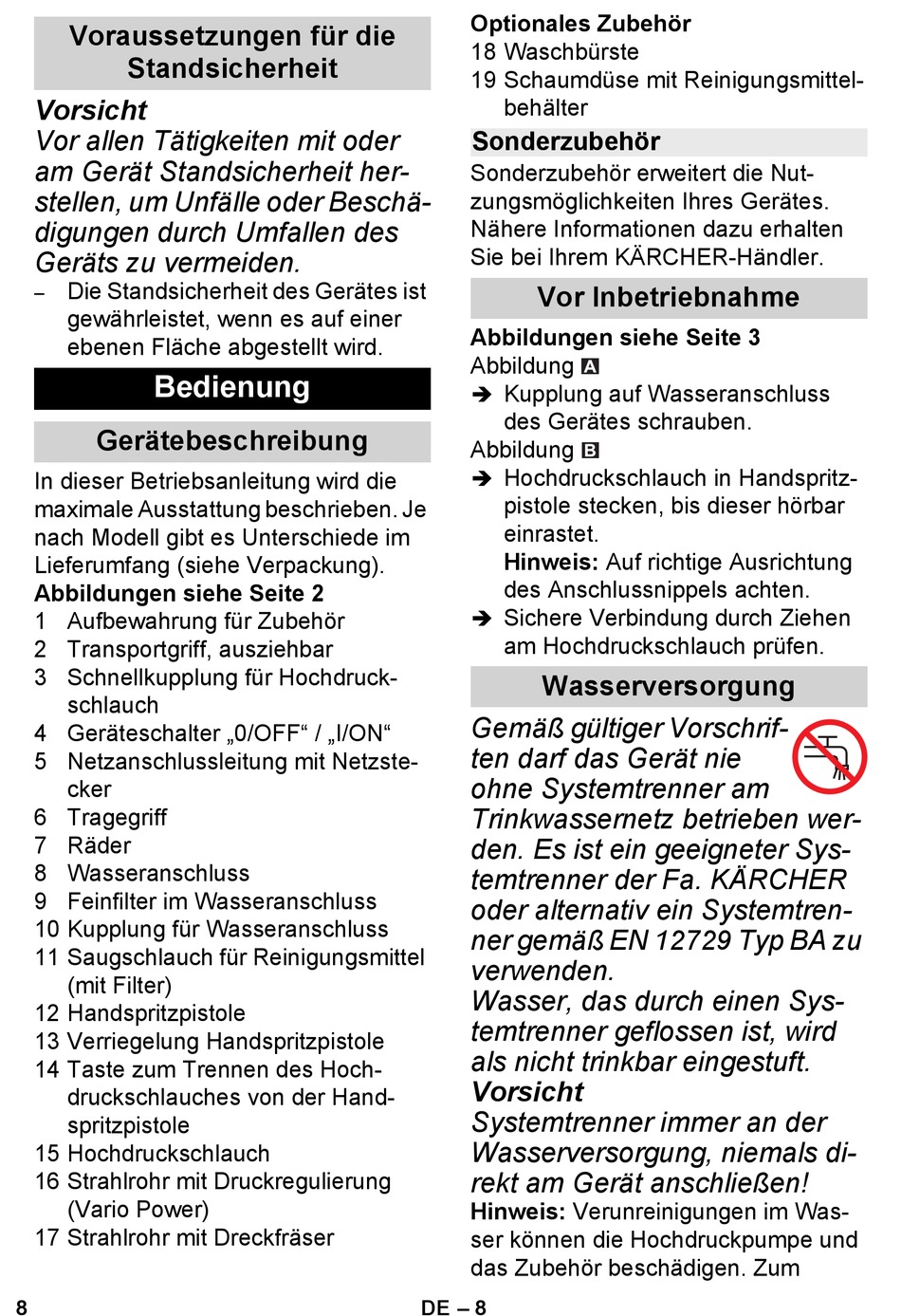

Voraussetzungen für die
Standsicherheit
Vorsicht
Vor allen Tätigkeiten mit oder
am Gerät Standsicherheit her-
stellen, um Unfälle oder Beschä-
digungen durch Umfallen des
Geräts zu vermeiden.
Die Standsicherheit des Gerätes ist
–
gewährleistet, wenn es auf einer
ebenen Fläche abgestellt wird.
Bedienung
Gerätebeschreibung
In dieser Betriebsanleitung wird die
maximale Ausstattung beschrieben. Je
nach Modell gibt es Unterschiede im
Lieferumfang (siehe Verpackung).
Abbildungen siehe Seite 2
1 Aufbewahrung für Zubehör
2 Transportgriff, ausziehbar
3 Schnellkupplung für Hochdruck-
schlauch
4 Geräteschalter „0/OFF" / „I/ON"
5 Netzanschlussleitung mit Netzste-
cker
6 Tragegriff
7 Räder
8 Wasseranschluss
9 Feinfilter im Wasseranschluss
10 Kupplung für Wasseranschluss
11 Saugschlauch für Reinigungsmittel
(mit Filter)
12 Handspritzpistole
13 Verriegelung Handspritzpistole
14 Taste zum Trennen des Hoch-
druckschlauches von der Hand-
spritzpistole
15 Hochdruckschlauch
16 Strahlrohr mit Druckregulierung
(Vario Power)
17 Strahlrohr mit Dreckfräser
8
Optionales Zubehör
18 Waschbürste
19 Schaumdüse mit Reinigungsmittel-
behälter
Sonderzubehör
Sonderzubehör erweitert die Nut-
zungsmöglichkeiten Ihres Gerätes.
Nähere Informationen dazu erhalten
Sie bei Ihrem KÄRCHER-Händler.
Vor Inbetriebnahme
Abbildungen siehe Seite 3
Abbildung
Kupplung auf Wasseranschluss
des Gerätes schrauben.
Abbildung
Hochdruckschlauch in Handspritz-
pistole stecken, bis dieser hörbar
einrastet.
Hinweis: Auf richtige Ausrichtung
des Anschlussnippels achten.
Sichere Verbindung durch Ziehen
am Hochdruckschlauch prüfen.
Wasserversorgung
Gemäß gültiger Vorschrif-
ten darf das Gerät nie
ohne Systemtrenner am
Trinkwassernetz betrieben wer-
den. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER
oder alternativ ein Systemtren-
ner gemäß EN 12729 Typ BA zu
verwenden.
Wasser, das durch einen Sys-
temtrenner geflossen ist, wird
als nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der
Wasserversorgung, niemals di-
rekt am Gerät anschließen!
Hinweis: Verunreinigungen im Was-
ser können die Hochdruckpumpe und
das Zubehör beschädigen. Zum
– 8
