Einsatzwerkzeug Montieren Und Demontieren; Zusatzhandgriff Einstellen; Tiefenanschlag Einstellen; Ladezustand Des Akkus Prüfen - Parkside Performance Psbsap 20-Li C3 Originalbetriebsanleitung

HINWEIS! Beschädigungsgefahr! Betäti-
gen Sie den Funktionswahlschalter nur,
wenn das Gerät still steht.

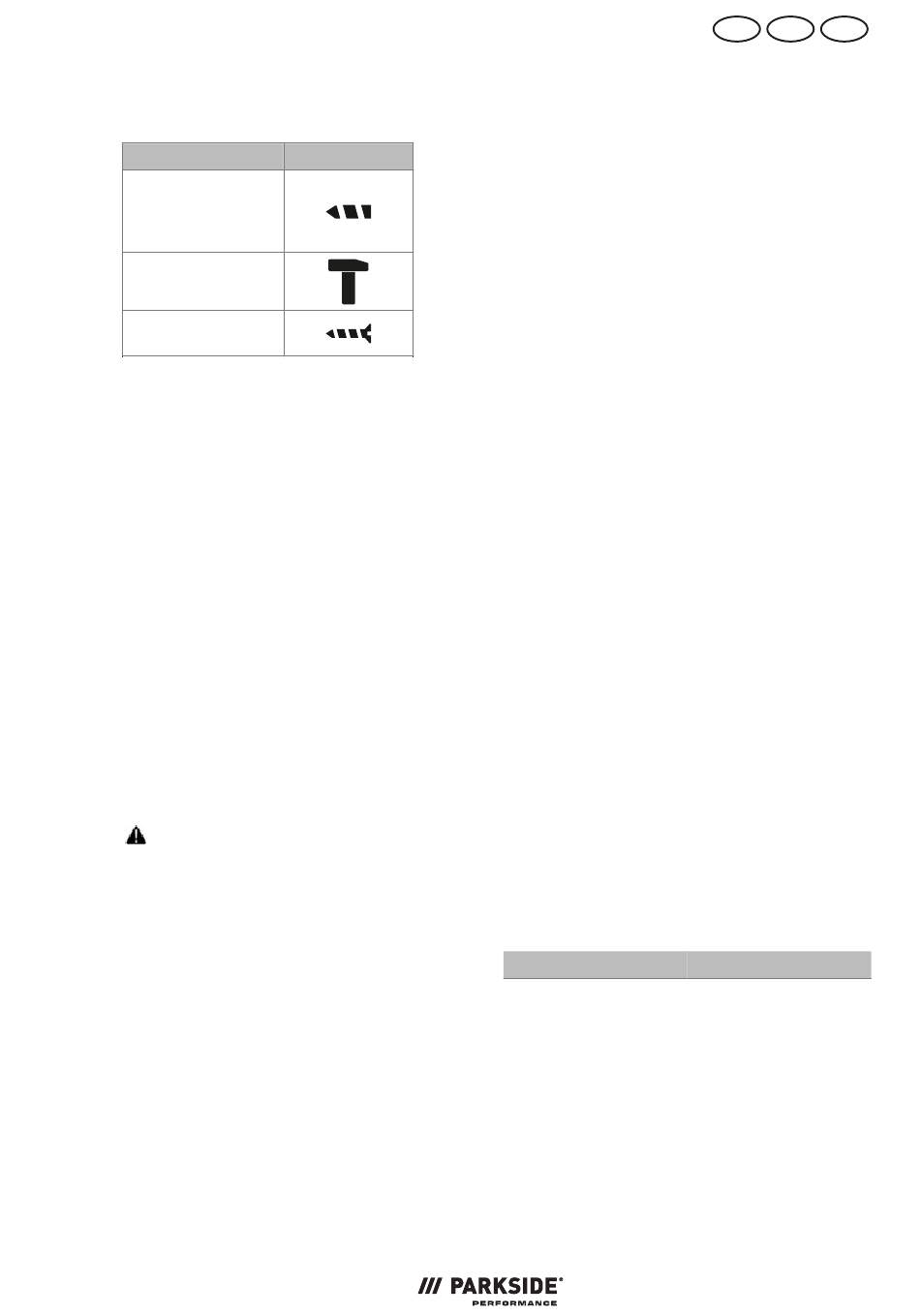

Funktion
Bohren (Schlag-
werk AUS/ohne
Drehzahlbegren-
zung)
Hammerbohren
(Schlagwerk EIN)
Schrauben (Schlag-
werk AUS)
Einsatzwerkzeug montieren und
demontieren
Hinweise
• Bohrfutter-Spannweite: 1,5-13 mm
• Hinten unter dem Handgriff befindet sich
eine magnetische Aussparung (9), um
häufig verwendete Schraub-Bits festzu-
halten.
• Richtungsangaben von hinten gesehen.
Einsatzwerkzeug montieren (Abb. B)
1. Bohrfutter öffnen: Drehen Sie das
Schnellspannbohrfutter (2) ⭮ .
2. Schieben Sie das Einsatzwerkzeug so
weit wie möglich in die Bohrfutteröffnung
(1).
3. Einsatzwerkzeug festklemmen: Drehen
Sie das Schnellspannbohrfutter (2) ⭯ .
Einsatzwerkzeug demontieren (Abb. B)
1. Bohrfutter öffnen: Drehen Sie das
Schnellspannbohrfutter (2) ⭮ .
2. VORSICHT! Verbrennungsgefahr! Ein-
satzwerkzeuge – insbesondere Bohrer –
können sehr heiß werden. Tragen Sie ge-
gebenfalls Schutzhandschuhe.
Entfernen Sie das Einsatzwerkzeug.

Zusatzhandgriff einstellen

Hinweise
• Der Zusatzhandgriff (19) ist am Gerät um
360° drehbar und kann in jede gewünsch-
te Position gebracht werden.
• Richtungsangaben von hinten gesehen.
Zusatzhandgriff montieren (Abb. C)
1. Drehen Sie den Griff (24) des Zusatz-
handgriffs (19) ⭯ .
2. Drücken Sie den Griff (24) in Richtung
Schlaufe (20) und halten Sie diese Posi-
Symbol
tion. Dadurch erweitern Sie die Schlaufe
(20).
3. Schieben Sie die Schlaufe (20) des Zu-
satzhandgriffs (19) hinter das Schnell-
spannbohrfutter(2). Positionieren Sie die
Schlaufe (20) in der Aufnahme für den
Zusatzhandgriff (4).
4. Lassen Sie den gedrückten Griff (24) los.
5. Drehen Sie den Griff (24) des Zusatz-
handgriffs (19) ⭮ fest.
Zusatzhandgriff demontieren (Abb. C)
1. Drehen Sie den Griff (24) des Zusatz-
handgriffs (19) ⭯ .
2. Drücken Sie den Griff (24) in Richtung
Schlaufe (20) und halten Sie diese Posi-
tion. Dadurch erweitern Sie die Schlaufe
(20).
3. Nehmen Sie den Zusatzhandgriff (19)
vom Gerät ab, indem Sie die Schlaufe
(20) des Zusatzhandgriffs (19) über das
Schnellspannbohrfutter (2) ziehen.

Tiefenanschlag einstellen

(Abb. C)
1. Lösen ⭯ Sie die Arretierschraube (25) für
den Tiefenanschlag (21).
2. Schieben Sie den Tiefenschlag (21) in die
kleine Öffnung am Zusatzhandgriff (19).
3. Positionieren Sie den Tiefenschlag (21)
so, dass der Abstand zwischen der Spit-
ze des Bohrers und der Spitze des Tie-
fenanschlags der gewünschten Bohrtiefe
entspricht.
4. Befestigen Sie den Tiefenanschlag (21),
indem Sie die Arretierschraube (25) ⭮
festziehen.
5. Lösen ⭯ Sie die Arretierschraube (25) er-
neut, um den Tiefenanschlag (21) zu be-
wegen.
Ladezustand des Akkus prüfen
LEDs
rot, orange, grün
rot, orange
rot
1. Drücken Sie die Taste (13) neben der La-
dezustandsanzeige (14) am Akku (12).
Die LEDs der Ladezustandsanzeige zei-
gen den Ladezustand des Akkus.
CH
DE AT
Bedeutung
Akku geladen
Akku teilweise gela-
den
Akku muss geladen
werden
51
