Rotex GSU 25 Bedienungsanleutung Seite 7

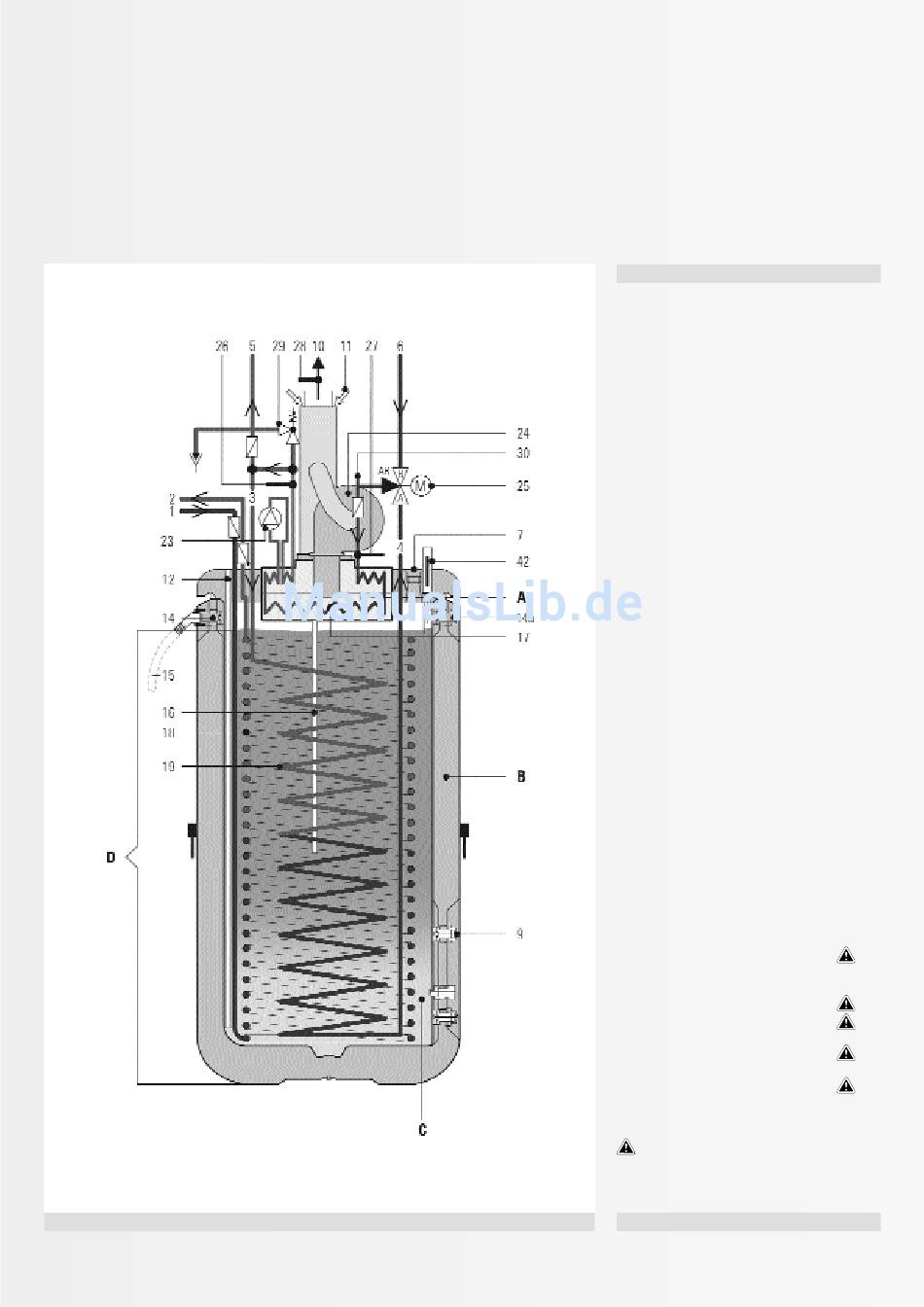

Bild 2.1.2: Schematischer Aufbau der GasCompactUnit (GCU)
Pos./Bezeichnung
A Gas-Brennwertkessel
B Warmwasser-Schichtspeicher
C Druckloses Speicherwasser
D Brauchwasserzone
E Solarzone
F Heizungsunterstützungszone
G Regelungs- und Pumpeneinheit RPS (Solaris-
Zubehör)
1)
1 Kaltwasseranschluss (1" AG)
1)
2 Warmwasseranschluss (1" AG)
3 Warmwasser-Ladetauscher Vorlaufanschluss
4 Warmwasser-Ladetauscher Rücklaufanschluss
1)
5 Heizung Vorlaufanschluss (1" IG)
6 Heizung Rücklaufanschluss (1" IG)
7 Solaris Vorlaufanschluss (1" ÜM) bei GSU,
Speicher-Füllanschluss bei GCU
8 Solaris Rücklaufanschluss (Tr 32x3 AG) mit Ventil-
einsatz
9 Anschluss für Ausgleichsleitung (Tr 32x3 AG) mit
Ventileinsatz
10 Abgasanschluss (DN 80)
11 Zuluftanschluss (DN 125)
12 Tauchhülse für Speicherfühler
13 Tauchhülse für Solaris-Rücklauftemperaturfühler
14 Sicherheits- Kondensat-Überlaufanschluss
(Tr 32x3 AG)
14 a Oberer Füllanschluss (alternativ: Sicherheits-
kondensat-Überlaufanschluss nach vorne -
Tr 32x3 AG)
15 Kondensat-Ablaufschlauch (bauseits)
16 Kondensatrohr
17 Heizungs-Wärmetauscher (Kesselkörper)
18 Trinkwasser-Wärmetauscher (TW-WT)
19 Wärmetauscher zur Speicherladung (SL-WT)
20 Wärmetauscher für solare Heizungsunterstützung
(HU-WT)
21 Wärmedämmhülle für HU-WT
22 Solaris-Vorlauf - Schichtungsrohr
23 Heizungs-Umwälzpumpe
24 Modulierender Gas-Gebläsebrenner
(s. Kapitel 5)
25 Drei-Wege-Umschaltventil
26 Vorlauftemperaturfühler
27 Rücklauftemperaturfühler
28 Abgastemperaturfühler
29 Sicherheitsventil
Anschluss für Abblaseleitung (3/4" IG)
30 Anschlussmöglichkeit für Membranaus-
dehnungsgefäß (3/4" AG)
42 Elektronische Füllstandsonde
Sicherheitseinrichtungen
1)
Die Anschlüsse sind mit Schwerkraftbremsen
aus Kunststoff ausgestattet.
Tab. 2.1.1: Bestandteile der GSU/GCU
1)
