AX
DeltaSol
®

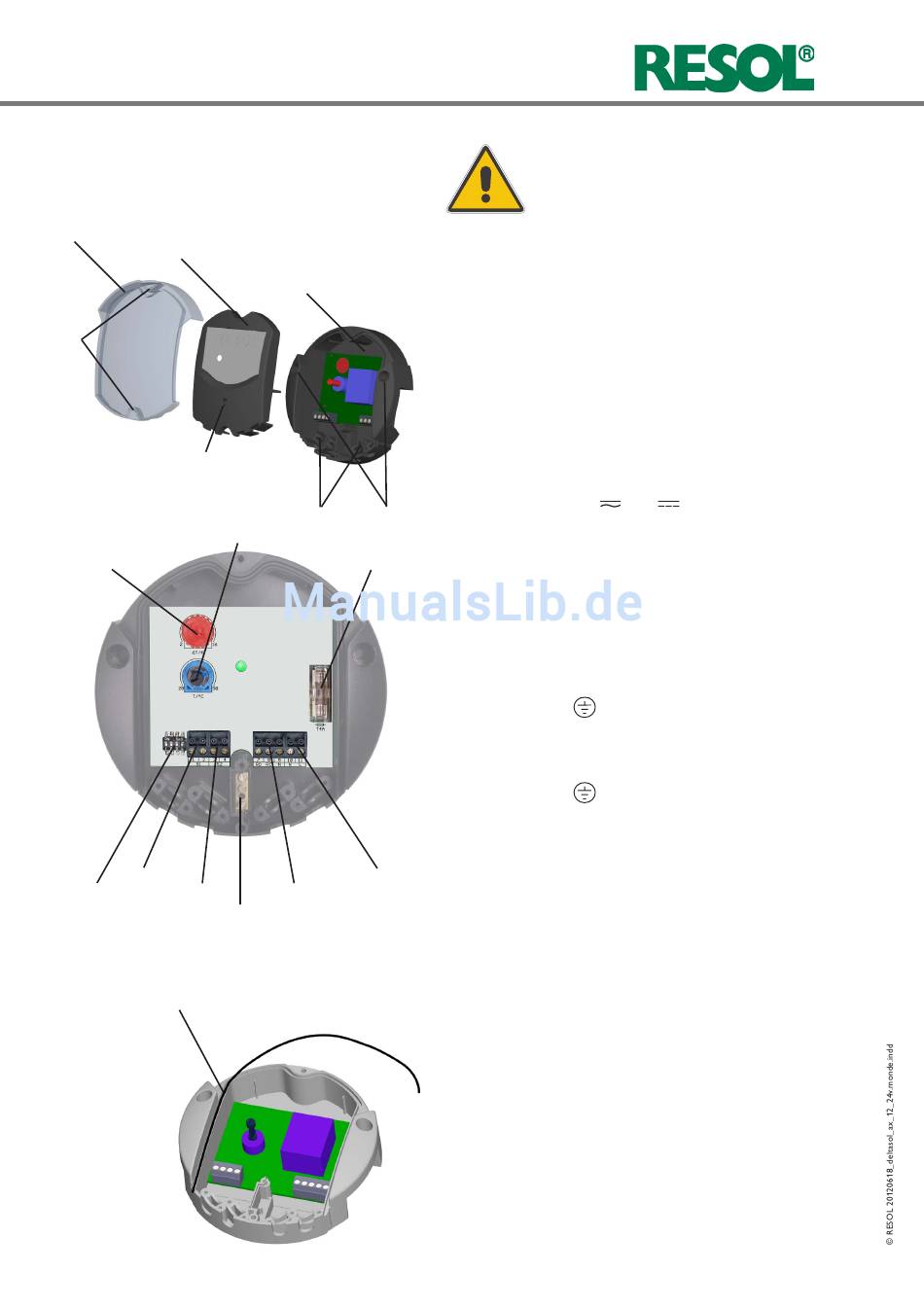

1. Installation
Gehäusedeckel
Abdeckung
4
3
Potenziometer
Temperaturbegrenzung
Potenziometer
Temperaturdifferenz
Sensor 1
Mini-Schalter
Sensor 2
Erdungsklemme
(Sammelklemmenblock)
Dichtschnur ohne Zug in Nut einlegen
4
|
Gehäusesockel
2
1
Sicherung T4A
Netzanschluss
Relais (Verbraucher)
Achtung!
Vor jedem Öffnen des Gehäuses all-
polige Trennung von der Netzspannung
sicherstellen.
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie
Funktion an dem ausgewählten Ort keinen starken elektro-
magnetischen Feldern ausgesetzt sein darf. Bei der Installa-
tion der Netz anschlussleitung und der Sensorleitungen auf
getrennte Verlegung achten.
•
Position für die Montage auswählen,zwei Löcher Ø 6 mm
neben einander im Abstand von 113 mm bohren und
beiliegende Dübel einsetzen.
•
Regler mit Hilfe der im Lieferumfang enthaltenen Schrau-
ben (4 x 40) mm befestigen (Pos. 1)
•
Elektrischen Anschluss durchführen. Die Stromversor-
gung des Reglers (12
Netzschalter erfolgen.
Anschluss der Sensoren an den Klemmen:
1 / 2 = Sensor 1 (z. B. Kollektorfühler)
3 / 4 = Sensor 2 (z. B. Speicherfühler)
Anschluss des Verbrauchers an den Klemmen:
7
= Arbeitskontakt Relais (RO)/(+)
8
= Ruhekontakt Relais (RC)/(+)
9
= Nullleiter (N)/(-)
Erdungsklemme
(Sammelklemmenblock)
Netzanschluss an den Klemmen (je nach Ausführung):
10
= Nullleiter (N)/Masse
11
= Leiter (L)/+12V/+24V
Erdungsklemme
(Sammelklemmenblock)
•
Die Zungen der benötigten Einführungskanäle an der
Unterseite der Abdeckung abbrechen. Die Leitungen
mit den beiliegenden Zugentlastungsbügeln und den
zugehörigen Schrauben am Gehäuse fixieren (Pos. 2).
•
Gewünschte Einstellungen für Mini-Schalter (Handbe-
triebsmodus, Maximaltemperatur-, Minimaltemperatur-
be grenzung und Frostschutz) vornehmen.
•
Gegebenenfalls Einstellung am Potenziometer für Tem-
peraturdifferenz vornehmen.
•
Gegebenenfalls beiliegende Silikondichtung in Sockelnut
(ohne Zug) einlegen, wenn Tropfwasserschutz erforderlich.
•
Abdeckung aufsetzen und verschrauben (Pos. 3)
•
GegebenenfallsTemperaturbegrenzung (Minimal- oder
Maxi maltemperaturbegrenzung, je nach Mini-Schalterstel-
lung) einstellen
•
Gehäusedeckel aufsetzen und verschrauben (Pos. 4)
/ 24 V
) muss über externen
