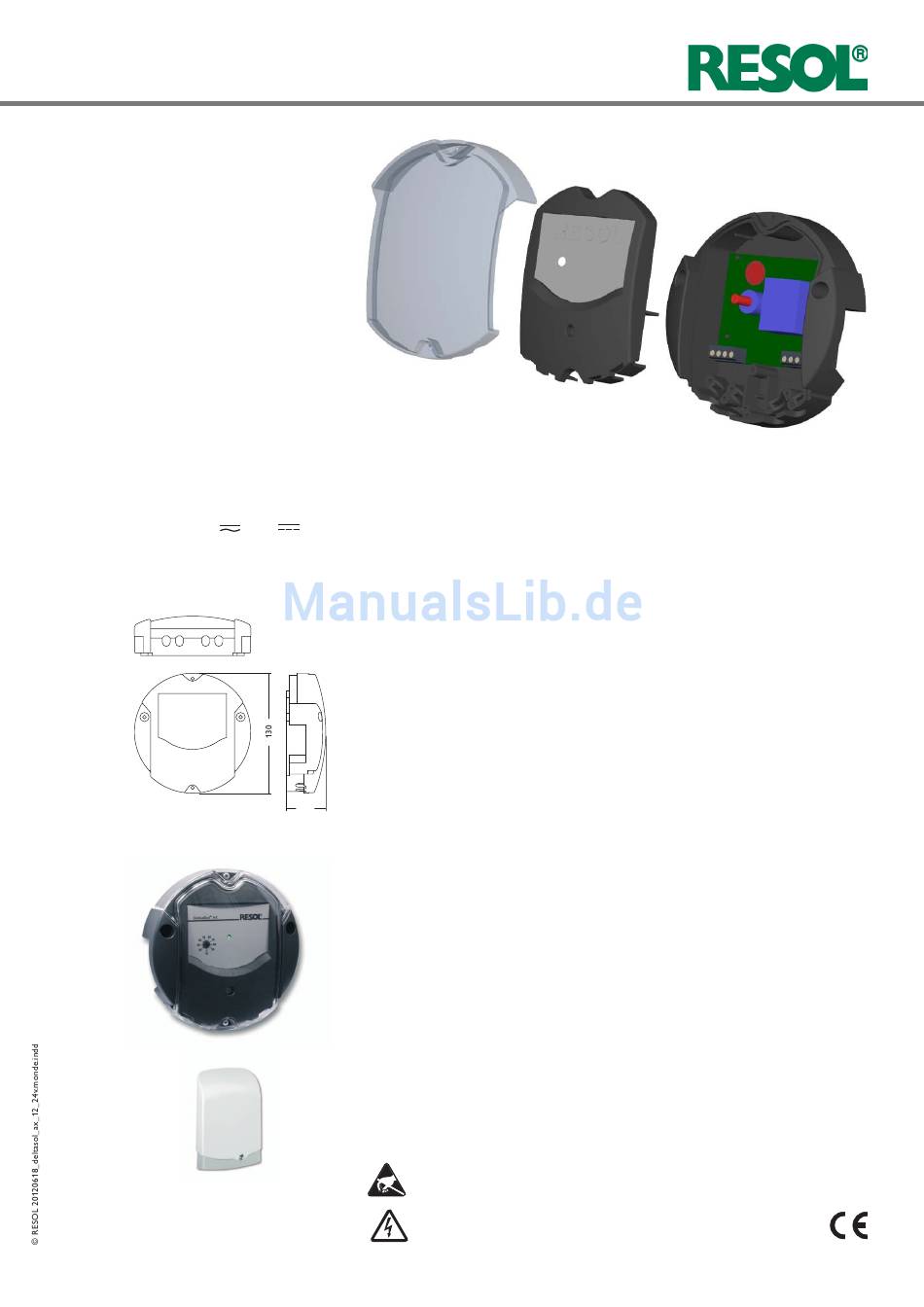

AX
DeltaSol
®
Technische Daten
Gehäuse: Kunststoff, PC-ABS
Schutzart: IP 20,
mit Dichtung IP 22 (DIN 40050)
Umgebungstemperatur: 0 ... 40 °C
Abmessungen: Ø 130 mm, T 45 mm
Einbau: Wandmontage
Anzeige: 1 Funktionskontrolllampe
Einschaltdifferenz: ∆T 2 ... 16 K
Hysterese: 1,6 K
Regelbereich: -20 ... +150 °C
Sonderfunktionen: Frostschutz, Hand-
betriebsmodus, Maximal- bzw. Minimal-
temperaturbegrenzung
Eingänge: 2 Temp.-sensoren Pt1000
Ausgang: 1 Standardrelais (Wechsler)
Gesamtschaltstrom: max. 4 A
Versorgung: 12
/ 24 V
DeltaSol AX
®
Das robuste und bewusst einfach gestaltete Konzept für den Regler DeltaSol
macht ihn zu einem preisgünstigen und universell einsetzbaren Schaltgerät für Solar-,
Heizungs- und Lüftungssysteme. Der große Regelbereich, die einstellbare Tempe-
raturdifferenz und eine Maximal- oder Minimaltemperaturbegrenzung erlauben eine
Verwendung für nahezu alle Fälle.
Durch einlegen der beiliegenden Silikon-Dichtschnur wird Schutz gegen Tropf-
wasser (IP22) ermöglicht .
Der Regler verfügt über zwei Potenziometer zur präzisen Einstellung der Einschalt-
Temperaturdifferenz (Bereich 2 ... 16 K) und Maximal- bzw. Minimaltemperatur-
begrenzung (Bereich 20 ... 90 °C). Mittels Mini-Schalter sind Handbetriebsmodus,
Frostschutzfunktion sowie die Funktion Maximal- bzw. Minimaltemperaturbegren-
zung getrennt ein- und ausschaltbar. Die Steuerung der Anlage erfolgt über ein
Standard-Relais als Wechsler, an das mehrere Motoren oder elektrische Ventile
45
angeschlossen werden können.
Bestellhinweise
RESOL DeltaSol
RESOL DeltaSol
inkl. 2 Temperatursensoren Pt1000 (1 x FKP6, 1 x FRP6)
Zubehör
Überspannungsschutz
Der RESOL Überspannungsschutz SP10 sollte grundsätzlich zum Schutz der
empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte
Überspannungen (ortsnahe Blitzeinschläge etc.) eingesetzt werden.
RESOL SP10
Elektrostatische Entladung kann zur Schädigung
elektronischer Bauteile führen!
Berührungsgefährliche Spannungen!
AX
®
AX Komplettpaket
®
AX
®
115 211 70
115 211 80
180 110 70
