Digitus DS-12863 Handbuch
Kvm-switch, 2 anschlüsse dreifach-display, 4k
Quicklinks
Verwandte Anleitungen für Digitus DS-12863
Inhaltszusammenfassung für Digitus DS-12863

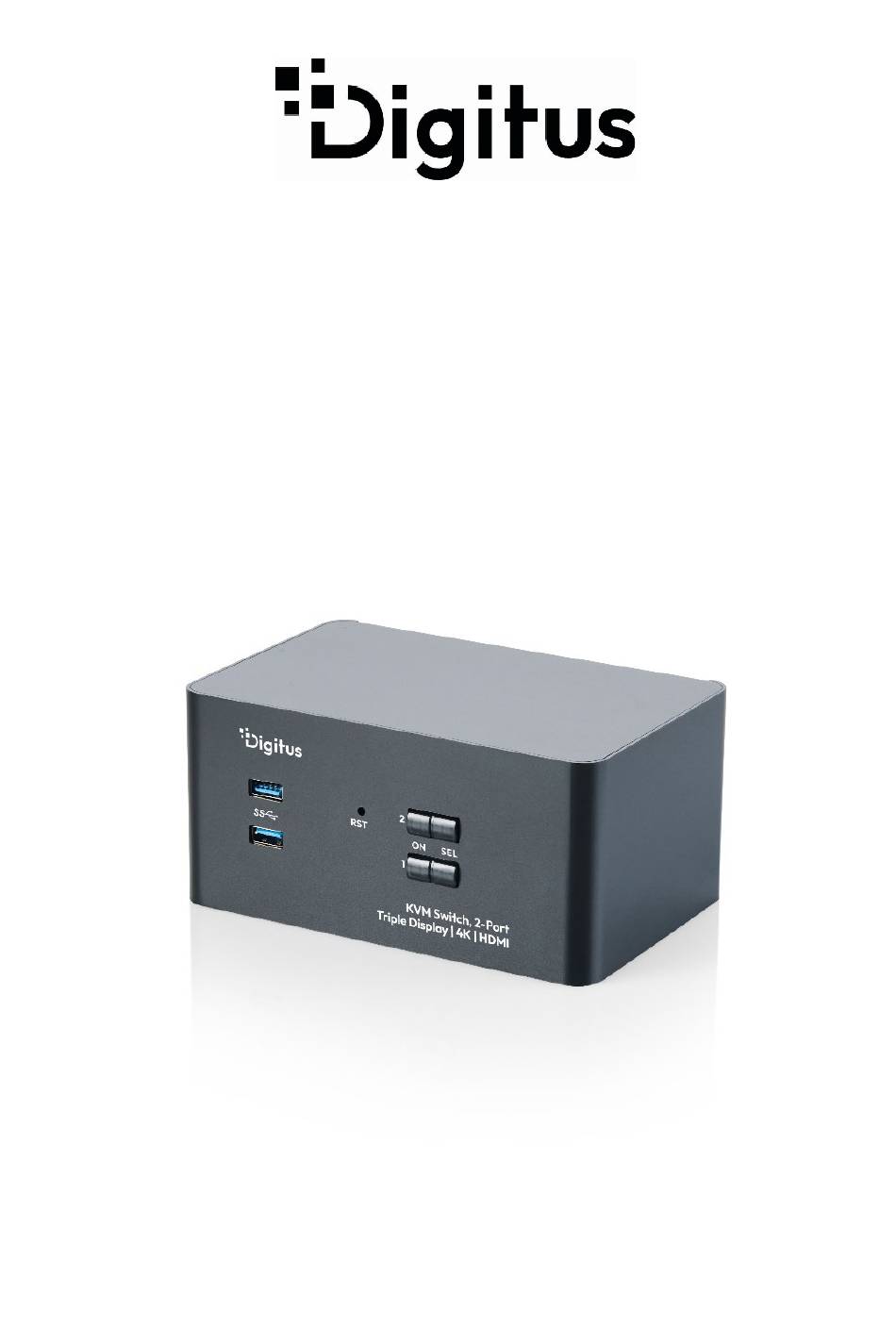

- Seite 1 KVM-Switch, 2 Anschlüsse Dreifach-Display, 4K Handbuch DS-12863 / DS-12864...
- Seite 2 Hinweise für den Benutzer Der Hersteller behält sich das Recht vor, die in diesem Handbuch enthaltenen Informationen, Dokumente und Spezifikationen ohne vorherige Ank ü ndigung zu ändern. Der Hersteller ü bernimmt keine ausdr ü ckliche, stillschweigende oder gesetzliche Gewährleistung für den Inhalt und lehnt insbesondere jegliche Gewährleistung der Marktgängigkeit und Eignung für einen bestimmten Zweck ab.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............4 Hauptmerkmale ............4 Lieferumfang ............5 Technische Daten ............ 6 Betriebssystem ............7 KVM-Vorderansicht und Rückansicht ......8 Vorderansicht ................8 Rückansicht ................9 Anschlussdiagramm ..........11 Hardware-Installation ..........12 Grundlegende Bedienung........13 9.1 Manuelle Umschaltmethode ..........13 9.2 Umschalten über Hotkeys .......... -
Seite 4: Einführung
Einführung Mit dem DIGITUS 2-Port-KVM-Switch für drei Bildschirme haben Sie die Möglichkeit, zwei 4K-fähige PCs über eine einzige USB-Tastatur- und Mauskombination zu bedienen. Sie können bequem per Knopfdruck oder Hotkey zwischen den beiden PCs umschalten und ersparen sich so das mü... -
Seite 5: Lieferumfang
Integrierter USB 3.0-Hub, kompatibel mit der USB- Protokollspezifikation Maximale unterstützte Videoauflösung: 4K bei 60 fps Bietet zwei Umschaltmöglichkeiten: über Tastatur- Hotkey und Drucktaste 2 USB 3.0-Anschlüsse an der Vorderseite 4 Auswahlmöglichkeiten für Hotkeys und Einstellungsfunktionen Unterstützung für externe 3,5-mm-Audioanschlüsse f ... -
Seite 6: Technische Daten
4. Technische Daten Merkmale 12863 12864 Computeranschlüsse Tasten an der Anschlussauswahl Vorderseite / Hotkey HDMI DisplayP Monitor Typ A ort Typ A Buchse (Buchse) Tastatur 1 x USB Typ A Buchse Maus 1 x USB Typ A Buchse Steueranschluss 1 x Mini-Stereo- Lautsprecher Buchse (grün) 1 x Mini-Stereo-... -
Seite 7: Betriebssystem
4K bei 60 Hz Maximale Videoauflösung (3840 x 2160 bei 60 Standard-Hotkey Strg+Strg Betriebstemperatur 0–50 °C Lagertemperatur -20–60 °C Betriebsumgebung 0–80 % r. F., nicht Luftfeuchtigkeit kondensierend Aluminiumlegierung, Gehäuse silberfarben Gehäuse Abmessungen 161 x 105 x 78 mm Gewicht 0,64 kg MTBF 204.088 Stunden 5. -
Seite 8: Kvm-Vorderansicht Und Rückansicht
Sun Solaris Mac OS (alle Versionen) Novell NetWare 6. KVM-Vorderansicht und Rückansicht Vorderansicht DS-12863 DS-12864... -
Seite 9: Rückansicht
USB 3.0-Anschluss an der Vorderseite, an den Sie Maus und Tastatur, USB- Speichergeräte und Drucker anschließen können. KVM-Umschalt-LED-Taste PC1 oder PC 2 PC online: ROT PC ausgewählt: Grün KVM-Reset-Taste. 5 Sekunden lang drü cken. Rückansicht DS-12863 DS-12864... - Seite 10 Für den Stromanschluss sind 5 V Gleichstrom erforderlich Lokale USB-Schnittstelle für Tastatur und Maus Für das KVM-Kabel. USB-B-Anschluss Für das KVM-Kabel. Integrierte Audio- und Mikrofon-Schnittstelle Audio-Eingangsbuchse für lokales Mikrofon Audio-Ausgang für lokalen Lautsprecher oder Headset HDMI-Videoanschluss DisplayPort-Videoanschluss...
-
Seite 11: Anschlussdiagramm
7. Anschlussdiagramm 3x Monitor Mikrofon Netzteil (optional) Kopfhörer Maus/Tastatur 3x PC-Eingang... -
Seite 12: Hardware-Installation
8. Hardware-Installation Kabelanschluss und Installation KVM-Switches können auf jeder geeigneten Oberfläche aufgestellt werden, die das Gewicht des Geräts und der zusätzlichen Kabel sicher tragen kann; reinigen Sie die Oberfläche und stellen Sie sicher, dass keine Fremdkörper die Belüftung und den normalen Betrieb des Switches beeinträchtigen. -
Seite 13: Grundlegende Bedienung
Der KVM wird über den USB-Bus mit Strom versorgt. Die rote LED leuchtet auf. Hinweis: Ein externes 5-V-Gleichstromnetzteil ist optional. Nicht im Lieferumfang enthalten. 9. Grundlegende Bedienung Es gibt zwei Möglichkeiten, wie der KVM-Switch auf den angeschlossenen Computer zugreifen kann: die Hotkey- Kombination auf der USB-Tastatur zum Umschalten oder die manuelle Umschaltung an der Vorderseite des KVM- Geräts. -
Seite 14: Tastatur-Hotkey-Bedienung
empfehlen wir vor dem erneuten Einschalten Folgendes: Ziehen Sie das Datenkabel von allen an den Switch angeschlossenen Computern ab. 2. Ziehen Sie das Netzkabel vom Switch ab. 3. Warten Sie 10 Sekunden; wenn die Stromversorgung vorhanden ist, stecken Sie das Netzkabel wieder in den Switch. - Seite 15 1. Modus 【 CTL 】 + 【 SHIFT 】 Hotkey-Kombination Beschreibung Zum nächsten online verfügbaren 【 Strg 】 + 【 Strg 】 Gerät wechseln Wechseln Sie zu dem Computer, der 【 STRG 】+【 UMSCHALT 】 dem Anschluss 【 1 】 【 2 】 + 【...
- Seite 16 【R】 【 STRG 】+【UMSCHALT 】+ Werkseinstellungen wiederherstellen 【ESC】 Automatische Erkennung aktivieren 【 STRG 】+【UMSCHALT 】+ oder deaktivieren. (Standardmäßig 【T】 deaktiviert) 【STRG】+【UMSCHALT】+ Zum Hotkey-Modus [Scroll]+[Scroll] wechseln 【Scroll】 【 STRG 】+【UMSCHALT 】+ Wechseln Sie in den [Caps]+[Caps]- Hotkey-Modus 【FESTSTELLTASTEN】 【 Strg 】+【Umsch 】+ Wechseln in den [Num]+[Num]-Hotkey- Modus 【Num 】...
- Seite 17 automatischen Umschaltmodus ein. +【 S 】 + 【N 】 Drücken Sie 【 ESC 】, um den Modus zu verlassen. Gültiger Bereich: 5–999 s Wechseln Sie in den Hotkey- 【SCROLL 】 + 【SCROLL 】 Kombinationsmodus 【 CTL 】 + +【CTL】 【 CTL 】 Wechseln Sie in den 【SCROLL】+ 【SCROLL 】...
- Seite 18 3. 【 NUM 】 + 【 NUM 】-Modus Tastenkombination Beschreibung Wechseln Sie zu dem Computer, der 【 NUM 】 + 【 NUM 】 + dem Anschluss 【 1 】 oder 【 1 】 oder 【 2 】 【 2 】 entspricht 【...
- Seite 19 USB-Anschluss separat um An den angegebenen PC Schalten Sie die Geräte (USB-Stick, Drucker usw.) am Pass-Through- 【NUM 】 + 【NUM 】 +【U】 USB-Anschluss einzeln um Zum nächsten PC Aktivieren oder deaktivieren Sie die 【NUM 】 + 【NUM 】 +【K】 Hotkey-Funktion. (Standardmäßig aktiviert) 【NUM 】...
- Seite 20 Gültiger Bereich: 5–999 s Wechseln Sie in den Modus für die 【 CAPS 】+【 CAPS 】+ Tastenkombination 【 SCROLL 】 【 SCROLL 】 + 【 SCROLL 】 Wechseln Sie in den Hotkey- 【 CAPS 】 + 【 CAPS 】 + Kombinationsmodus 【...
- Seite 21 5. Mausmodus [Mittlere Maustaste + rechte Zum nächsten PC wechseln Maustaste] [Mittlere Maustaste + linke Zum letzten PC wechseln Maustaste] Hinweis: Der Mausmodus kann nicht deaktiviert werden. Hinweis: Die Erkennungszeit für jeden Hotkey beträgt 5 Sekunden. Wenn Sie nach dem ersten Drücken von 【...
-
Seite 22: Sicherheitshinweise
Nachdem der Bildschirmmodus aktiviert wurde, wird das gesteuerte USB-Gerät erneut erkannt, und Sie m üssen möglicherweise eine Weile warten, bevor Sie Tastatur und Maus verwenden können. Wenn Sie den geänderten Hotkey vergessen haben oder die Einstellungen falsch sind, verwenden Sie den Hotkey zur Wiederherstellung der Werkseinstellungen, um den Standardmodus [Strg+Umschalt] wiederherzustellen. - Seite 23 Dieses Gerät sollte nicht auf einer weichen Oberfläche (z. B. einem Bett, Sofa, einer Decke usw.) aufgestellt werden, da dies die Lüfteröffnung blockieren würde, und es sollte nicht in einer geschlossenen Umgebung aufgestellt werden, es sei denn, es ist für eine ausreichende Belüftung gesorgt. Verschütten Sie keine Flüssigkeiten auf das Gerät.
- Seite 24 Strombelastbarkeit des Kabels nicht überschreitet. Stellen Sie sicher, dass die Gesamtlast aller an die Steckdose angeschlossenen Geräte 15 A nicht ü berschreitet. Verwenden Sie einen Überspannungsschutz, einen Spannungsregler oder eine unterbrechungsfreie Stromversorgung (USV), um Ihr System vor plötzlichen, vorübergehenden Spannungsanstiegen und -abfällen zu schützen.
- Seite 25 Erhebliche Veränderungen in der Funktionsweise • dieses Geräts Das Gerät funktioniert nach Befolgung der • Bedienungsanleitung nicht normal. Einstellungen dürfen nur an den in der Bedienungsanleitung beschriebenen Steuerungsfunktionen vorgenommen werden; andere unsachgemäße Bedienungen können zu Schäden fü hren, sodass für die Reparatur ein größerer Arbeitsaufwand durch qualifiziertes Personal erforderlich ist.
