- Seite 1 DESKTOP 8/ 16 PORT HDMI KVM SWITCH SINGLE VIEW Bedienungsanleitung DS-12910 / DS-12911...
-
Seite 2: Inhaltsverzeichnis
11. Technische Daten ............... 15 12. Sichheitsleitfaden ..............16 Produktmodellliste Modell Spezifikation DS-12910 Desktop 8 Port HDMI KVM Switch Single View DS-12911 Desktop 16 Port HDMI KVM Switch Single View Es ist zu prüfen, dass alle Komponenten vorhanden sind und beim Versand •... -
Seite 3: Überblick

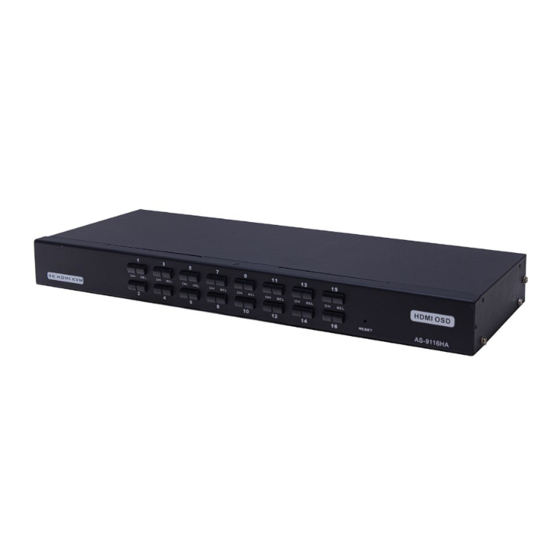

1. Überblick Schalter für 8 Anschlüsse/16 Anschlüsse HDMI USB KVM (Tastatur, Video, Maus) sind Steuereinheiten, die den Zugriff und die Steuerung von bis zu 8 ((DS-12910) oder 16 ((DS-12911) Computern über eine einzige USB/Tastatur, USB/Maus und Monitorkonsole ermöglichen. Über eine von zwei bequemen Methoden kann auf jeden an die Installation angeschlossenen Computer zugegriffen werden: (1) über die Drucktasten an der... -
Seite 4: Eigenschaften
3. Eigenschaften • Eine Konsole steuert 8 oder 16 Computer Kompatibel mit USB-Tastatur und -Maus in der Konsole und USB-Tastatur • und -Maus im Computer Computerauswahl über Frontplattenschalter und OSD • • LED-Anzeige zur einfachen Statusüberwachung Auto-Scan-Modus zur Überwachung aller Computer •... -
Seite 5: Einführung
OS 9.0~12 oder höher Novell Netware 6.0 oder höher Wenn Sie wissen wollen, ob das System für weitere Betriebssysteme geeignet ist, achten Sie auf die aktuelle Version der jeweiligen Produktkompatibilität. 6. Einführung Frontansicht 8 Anschlussauswahlschalter 16 Anschlussauswahlschalter Nr. Abschnitt Funktion Durch Drücken einer Taste wird auf den am entsprechenden Anschluss angekoppelten Anschlussauswahl-... -
Seite 6: Rückansicht
Falls das KVM nicht reagiert, stecken Sie eine Nadel Rücksetztaste oder einen Kugelschreiber in das Loch, um es zurückzusetzen. Rückansicht 8 Anschlüsse KVM Rückseite 16 Anschlüsse KVM Rückseite Nr. Abschnitt Funktion Anschluss für Computer. Ein Ende des HDMI - Steckers des entsprechenden KVM-Kabels hier anschließen, das andere Ende des KVM-Anschluss Tastaturanschlusses an den Port, der dem PC... -
Seite 7: Einbau
(alle an Anschluss 1 oder an Anschluss 2). 8. Inbetriebnahme Hot swap: Der DS-12910/DS-12911 unterstützt Hot-Plugging. Bauteile können durch Trennen bzw. Verbinden der Abschlusskabel entfernt und wieder in die Anlage eingefügt werden, ohne dass der Schalter abgeschaltet werden muss. Damit das Hot-Plugging richtig funktioniert, ist folgendes Vorgehen zu beachten: Hot-Swap-CPU-Anschlüsse: Wird das Kabel vom Anschluss gesteckt oder... -
Seite 8: Auswahl Der Anschlüsse
Nach 10 Sekunden Netzteil wieder einstecken und alle Computer einschalten. Auswahl Der Anschlüsse: Der DS-12910/DS-12911 bietet zwei Methoden, um sofortigen Zugriff auf jeden Computer in der Installation zu erhalten: manuell und OSD. Bedienungsanleitung: Hierzu wird einfach der entsprechende Schalter an der Vorderseite des DS- 12910/DS-12911 gedrückt. -
Seite 9: Osd-Navigation
Hinweis: Es gibt zwei Passwörter im OSD. Eines davon ist das Benutzerpasswort, das zunächst leer ist. Und das andere ist das Werkspasswort „admin“. Die OSD-Menü-Oberfläche wird wie folgt dargestellt: OSD-Navigation: Zum Beenden von OSD die Taste [Esc] drücken. • • Mit den Pfeiltasten nach oben und unten bewegt man sich zeilenweise durch die Liste. - Seite 10 OSD-Funktionen: OSD-Funktionen werden zur Konfiguration und Steuerung des OSD verwendet. Beispielsweise können Sie schnell zu einem beliebigen Port wechseln, nur ausgewählte Ports scannen, die Liste, die Sie anzeigen möchten, einschränken, einen Port als Schnellansicht festlegen, einen Portnamen erstellen oder bearbeiten oder OSD-Einstellungen vornehmen. F1 GOTO: Drücken Sie die Taste [F1], um die Funktion GOTO zu starten.
- Seite 11 werden. Wenn andere Zeichen eingegeben werden, werden sie als ungültige Eingaben betrachtet, und der vom Gerät ausgegebene Warnton ist zu hören. Um zum Hauptmenü zurückzukehren, ohne eine Auswahl zu treffen, drücken Sie die Taste [ESC]. F2 SCAN: Die SCAN-Funktion kann automatisch vom aktuell gewählten Port aus scannen, das Scanintervall kann vom Benutzer eingestellt werden.
- Seite 12 F4 QV: Die QV-Funktion kann den Port als Schnellansicht auswählen. Markieren Sie einen Port und drücken Sie [F4], damit wird ein Dreieck angezeigt. Drücken Sie erneut [F4], um das Symbol zu löschen. F5 EDIT: Die EDIT-Funktion erstellt oder bearbeitet den Namen eines Ports. Drücken Sie [F5], damit erscheint ein rosa Eingabefeld auf dem Bildschirm.
- Seite 13 Einstellungen Funktion OSD-Menü aktiviert und Hotkey- OSD ACTIVATING HOTKEY Kombination einstellen. Standardmäßig [Alt]+[Alt] Hotkey-Kombination für den KVM-Port- SWITCH HOTKEY Switch einstellen. Standardmäßig [SHIFT] [SHIFT] [NUM] CHANNEL DISPLAY MODE Auswahl des Anschlussanzeigemodus CHANNEL DISPLAY Das Anschlussformular auswählen, um die DURATION Einstellung für die Wartezeit anzuzeigen. CHANNEL DISPLAY Einstellungen für den Speicherort der POSITION...
-
Seite 14: Dauer Für Das Scannen Eines Ports
[ALT] [ALT] [NUM] Verwenden Sie die Pfeiltasten [↑] [↓], um den Cursor zur Auswahl zu bewegen, dann drücken Sie [Enter] zum Speichern. Die Standardeinstellung ist die Verwendung von [SHIFT] [SHIFT] [NUM] als Schalter-Hotkey. [NUM] ist der Zahlenblock der Tastatur. Der gültige Zahlenbereich ist [01] - [16]. DAUER FÜR DAS SCANNEN EINES PORTS: Optionen sind 3, 5, 10, 15, 20, 30, 40 und 60 Sekunden. -
Seite 15: Störungsbeseitigung
Reset-Taste auf der Rückseite zurückgesetzt werden. drücken. OSD-Menü wird Netzteil einstecken, um Stromversorgungsproblem. nicht angezeigt. genügend Strom zu liefern. 11. Technische Daten Funktion DS-12910 DS-12911 Computer- Direkt anschluss OSD-Menü, Hotkey vorne, Auswahl des CPU-Anschlusses Hot-Key, Tastatur Hot-key Video 1x HDMI Buchse... -
Seite 16: Sichheitsleitfaden
Online 8x Rot 16x Rot Analogmodus Tastatur, Maus Videoauflösung (Max) 4K@30Hz 5, 10, 15, 20, 30, 40s Scanintervall (10s by default) Betriebstemperatur 0 ˚C bis 50 ˚C Lagertemperatur -20 ˚C bis 60 ˚C Betriebsumfeld 0 - 80 % relative Luftfeuchtigkeit Luftfeuchtigkeit, keine Kondensation Gehäuse... -
Seite 17: Hiermit Erklärt Die Assmann Electronic Gmbh, Dass Die Gedruckte
Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
