Digitus DS-55345 Bedienungsanleitung

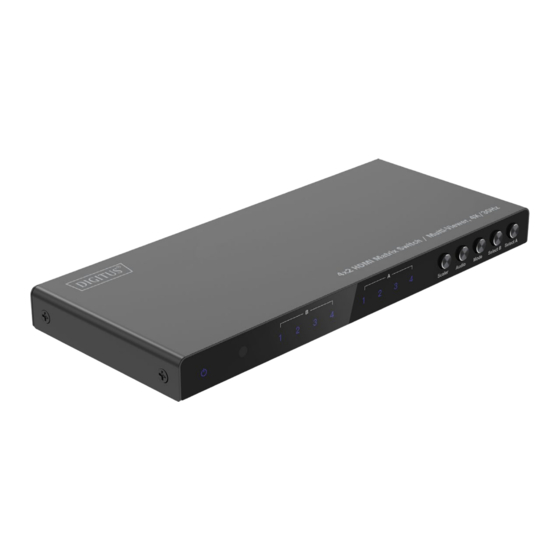

4x2 hdmi matrix switch / multi-viewer, 4k/30hz
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
4x2 HDMI MATRIX
SWITCH / MULTI-VIEWER,
4K/30Hz
Bedienungsanleitung
DS-55345
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DS-55345

Inhaltszusammenfassung für Digitus DS-55345

  • Seite 1 4x2 HDMI MATRIX SWITCH / MULTI-VIEWER, 4K/30Hz Bedienungsanleitung DS-55345...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsübersicht 1. Einleitung ............... 3 2. Funktionen ..............3 3. Verpackungsinhalt ............4 4. Technische daten ............4 5. Ports und schnittstellen ..........5 6. Beschreibung der sonderfunktion ........8 7. Anschlussschema – beispiel ...........19 8. Rs-232-verbindungsprotokoll .........20 9. Befehle ................22 Hilfe-befehl (h).

  • Seite 3: Einleitung

    1. Einleitung Der DIGITUS® 4x2 HDMI Matrix Switch / Quad Multi-Viewer ermöglicht bequemes Wechseln zwischen bis zu 4 HDMI-Quellen und 2 Wiedergabegeräten - verteilen Sie Ihre Medien-Inhalte unabhängig voneinander. Wechseln Sie bequem zwischen den Signalquellen via Fernbedienung, am Gerät selbst oder via RS232-Steuerung.

  • Seite 4: Verpackungsinhalt

    • Separater Ein-/Ausschalter Video-Bandbreite: 10,2 Gbps • • HDCP 1.4 HDMI 1.4 • 3. Verpackungsinhalt 1x 4x2 Matrix Switch / Multi-Viewer • 1x Fernbedienung • 1x Netzteil (5V/1A, 1,2 m) mit Schraubanschluss • 1x QIG • 4. Technische Daten 2x HDMI Eingang (4K/30Hz) 4x HDMI Ausgang (4K/30Hz) 1x Toslink 1x 3,5 mm Audio...

  • Seite 5: Ports Und Schnittstellen

    1x Ein-/Ausschalter Betriebstemperatur 0-70°C Stromverbrauch ca. 5W Gehäuse Metall Abmessungen L 21.4 x B 9.1 x H 1.85 cm (Gehäuse) Gewicht 450 g Farbe Schwarz 5. Ports und Schnittstellen Fernsteuerung Größe der Fernbedienung：51,5 x 124 x 9,5 mm...
  • Seite 6 1. POWER: Standby/Einschalten 2. MUTE: Stummschaltung des Audioausgangs/ 2.0 CH-Modus/5.1 CH-Modus 3. OUTPUT A: Durch Drücken der Tasten IN1 ~ IN4 wird der entsprechende Kanal zum Ausgang A als Umschalter gewählt. 4. OUTPUT B: Drücken Sie die Tasten IN1 ~ IN4, um den entsprechenden Kanal für den Ausgang B als Umschalter auszuwählen.
  • Seite 7 möchten. Sie müssen nur die Taste bei dem Modus drücken, die Sie ändern möchten, und dann die Zifferntaste für den Vollbildmodus 1-4 innerhalb von 5 Sekunden drücken. • VOLLBILDSCHIRM: Drücken Sie diese Taste, um den Vollbildmodus auszuwählen oder das ursprüngliche Verhältnis beizubehalten.

  • Seite 8: Beschreibung Der Sonderfunktion

    12. ON/OFF: Ein-/Ausschalttaste 13. Strom: Power-LED-Anzeige 14. IR: IR-Empfänger 15. B 1-4: Input1-4 LED-Anzeige für OUTPUT B 16. A 1-4: Input1-4 LED-Anzeige für OUTPUT A 17. Skalierer: Umschalttaste HDMI-Ausgangsauflösung 1080p/1600P/4K@30Hz 18. Audio: Taste zur Auswahl des Audiokanalausgangs 19. MODUS: Drücken Sie die Taste, um den Anzeigemodus zu ändern: 2x2 vier gleiche Bilder –...
  • Seite 9 Drücken Sie (Modifizierungstaste) + Zifferntaste N (N=1, 2, 3, 4), diese verschiedenen Zahlen bedeuten verschiedene Modi (Der Benutzer kann den gewünschten Modus innerhalb von 5 Sekunden nach dem Drücken der Modifizierungstaste wählen, wenn nach 5 Sekunden kein Vorgang erfolgt ist, wird das Programm auf die Standardeinstellungen zurückgesetzt).
  • Seite 10 Drücken Sie (Modifizierungstaste) + Zifferntaste 3, dann werden die Bilder wie folgt ausgegeben: Drücken Sie (Modifizierungstaste) + Zifferntaste 4, dann werden die Bilder wie folgt ausgegeben: Für den Bildmodus „Links/Rechts“ drücken Sie die Modus-Taste zweimal und es wird standardmäßig das folgende Bild angezeigt: Drücken Sie (Modifizierungstaste) + Zifferntaste N (N=1, 2,...
  • Seite 11 wechseln, und dann die nachstehenden Tastenkombinationen drücken. Drücken Sie (Modifizierungstaste) + Zifferntaste 1 + Zifferntaste 2/3/4, dann werden die Bilder ausgegeben: Drücken Sie (Modifizierungstaste) + Zifferntaste 2 + Zifferntaste 1/3/4, dann werden die Bilder ausgegeben: Drücken Sie (Modifizierungstaste) + Zifferntaste 3 + Zifferntaste 1/2/4, dann werden die Bilder ausgegeben: Drücken Sie (Modifizierungstaste) + Zifferntaste 4 +...
  • Seite 12 Für den Aufwärts-/Abwärts-Bildmodus drücken Sie die Modus-Taste dreimal und es wird standardmäßig das folgende Bild angezeigt: Drücken Sie (Modifizierungstaste) + Zifferntaste N + Zifferntaste M (N, M=1, 2, 3, 4, N≠M), diese verschiedenen Zahlen bedeuten verschiedene Eingangsquellen, N bedeutet, dass Sie die Eingangsquelle für das Ausgangsbild nach oben wählen, M bedeutet, dass Sie die Eingangsquelle für das Ausgangsbild nach unten wählen (Der Benutzer kann den gewünschten Modus innerhalb von 5 Sekunden nach dem...
  • Seite 13 befindet, müssen die Kunden zuerst die Modustaste drücken, um in den Aufwärts-/Abwärts-Bildmodus zu wechseln, und dann die nachstehenden Tastenkombinationen drücken. Drücken Sie (Modifizierungstaste) + Zifferntaste 1 und Zifferntaste 2/3/4, dann werden die Bilder ausgegeben: Drücken Sie (Modifizierungstaste) + Zifferntaste 2 und Zifferntaste 1/3/4, dann werden die Bilder ausgegeben: Drücken Sie (Modifizierungstaste) + Zifferntaste 3 und...
  • Seite 14 Für einen großen, drei kleine Aufwärts-/Abwärts-Bildmodus drücken Sie die Modustaste viermal und es wird standardmäßig das folgende Bild angezeigt: Drücken Sie (Modifizierungstaste) + Zifferntaste N (N=1, 2, 3, 4), diese verschiedenen Zahlen bedeuten verschiedene Modi, N bedeutet die Auswahl des Bildes für die Aufwärtsausgabe, M bedeutet die Auswahl des Bildes für die Abwärtsausgabe (Der Benutzer kann den gewünschten Modus innerhalb von 5 Sekunden nach dem Drücken der Modifizierungstaste...
  • Seite 15 drei kleine Auf-/Ab-Bildmodus zu wechseln, und dann die nachstehenden Tastenkombinationen drücken: Drücken Sie (Modifizierungstaste) + Zifferntaste 1, das Bild wird wie folgt ausgegeben: Drücken Sie (Modifizierungstaste) + Zifferntaste 2, das Bild wird wie folgt ausgegeben: Drücken Sie (Modifizierungstaste) + Zifferntaste 3, das Bild wird wie folgt ausgegeben: Drücken Sie (Taste „Ändern“) +...
  • Seite 16 dass Sie die Eingangsquelle für das Hauptausgangsbild wählen, M bedeutet, dass Sie die Eingangsquelle für das kleine Ausgangsbild wählen (Der Benutzer kann den gewünschten Modus innerhalb von 5s nach dem Drücken der Modifizierungstaste wählen, wenn nach 5s keine Operation durchgeführt wurde, wird das Programm auf die Standardeinstellungen zurückgesetzt).
  • Seite 17 Drücken Sie PIP + (Modifizierungstaste) + Zifferntaste 3 + Nummer 1/2/4, Ausgangsbild wird angezeigt: Drücken Sie PIP + (Modifizierungstaste) + Zifferntaste 4 + Nummer 1/2/3, das Ausgangsbild wird angezeigt: Hinweis: Drücken Sie die Taste PIP, um die Position der kleinen PIP-Fenster (siehe unten) einzustellen:...
  • Seite 18 》》 》》 》》 Wenn die Position des PIP-Kleinbilds geändert wird, funktioniert die Funktion „Eingabe ändern“ weiterhin wie bei der Tastenkombination.

  • Seite 19: Anschlussschema - Beispiel

    7. Anschlussschema – Beispiel HDMI Quelle Verstärker HDMI Quelle HDMI Quelle Kopfhörer HDMI Quelle Netzteil...

  • Seite 20: Rs-232-Verbindungsprotokoll

    8. RS-232-Verbindungsprotokoll Baudrate = 57.600 Bits pro Sekunde als Standard Datenbits = 8 Stoppbits = 1 Parität = Keine Flusskontrolle = Keine Anmerkungen: 1. Carriage Return ist am Ende jeder Zeichenfolge erforderlich. 2. Bei den Befehlen wird nicht zwischen Groß- und Kleinschreibung unterschieden.
  • Seite 21 8. Unterstützt USB-Treiber für Windows 8.1/10/11, Mac OS 10.10 und höher. Wird als CDC Config Series Port im Geräte-Manager registriert. Wenn das Betriebssystem des PCs zu alt ist, müssen die Kunden den Treiber für CDC manuell installieren. 9. Kann als RS-232-Steueranschluss verwendet werden. 10.

  • Seite 22: Befehle

    9. Befehle Hilfe-Befehl (H). Gibt die gesamte API in lesbarem Format zurück: 4PET0402QMS F/W Version: 1.00 H: Hilfe PF: Ausschalten PN: Einschalten STA: Globalen Systemstatus anzeigen Befehle zur Einrichtung des Videoausgangs: • yy = [01-04, U, D], x = [A, B] SPO x SI yy: •...
  • Seite 23 Setzen Sie den Modus Zwei Bilder links/rechts auf x für das • linke Bild und y für das rechte Bild: x= [1,2,3,4], y= [1,2,3,4] SPOA 2PLR x y: • Stellen Sie den Ausgang A auf den Modus Zwei Videoeingänge links x/ rechts y ein. Stellen Sie den Modus Zwei Bilder oben/ unten auf x für •...
  • Seite 24 SPOA SCALER ROTATE: • Stellen Sie die Ausgabeauflösung A von 4K30/ 2560x1600p/ 1080p kreisförmig ein. SPOA RATIO ROTATE: • Stellen Sie das Ausgabe-A-Verhältnis zwischen Vollbild und Beibehaltung des Originals ein. SPOB COPY OUTA ON/OFF: • Stellen Sie den Modus Output B COPY the Output A ON/Off ein.

  • Seite 25: Systemsteuerung Setup-Befehle

    Systemsteuerung Setup-Befehle: • SHOW OSD: Zeigt die OSD-Informationen an und wird nach 5 Sekunden wieder ausgeblendet. • SPC FB E/D: Aktivieren/Deaktivieren der Tasten auf der Vorderseite SPC RSB z: • RS232-Baudrate auf z bps einstellen, z= [0-4] [0:57600, 1:38400, 2:19200, 3:9600, 4:4800] SPC DF: Zurücksetzen auf Werkseinstellungen •...

  • Seite 26: Fehlersuche

    Sie den Ein- funktioniert /Ausschalttaste /Ausschalter ein. Bitte nicht; die eingeschaltet? schließen Sie die Signalanzeige ist Vielleicht sind Quelle, das DS-55345 aus und es wird der Eingang und und die Anzeigegeräte kein Bild der Ausgang gemäß den ausgegeben, der falsch Anweisungen an.
  • Seite 27 das Gerät oder den Bildschirm übertragen werden kann. Bildschirm Die Qualität des Bitte verwenden Sie unscharf oder HDMI-Kabels ist das Standard-HDMI- rosa Bildschirm. möglicherweise Kabel, welches die nicht gut oder Länge des Eingangs- das Kabel ist zu /Ausgangskabels bei lang. 1080p darf 10M bis 10M nicht überschreiten,...
