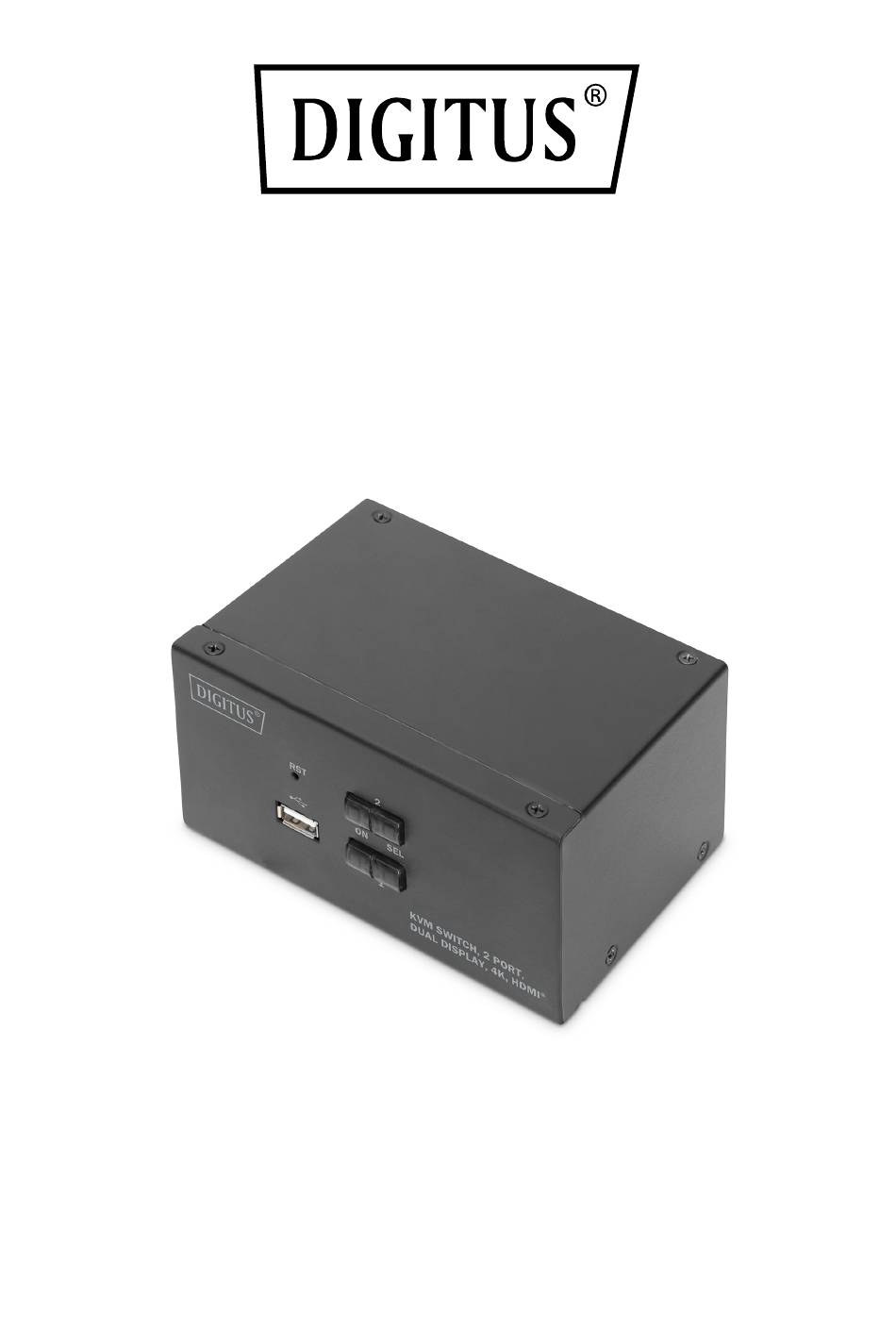

- Seite 1 KVM-SWITCH DUAL DISPLAY, 4K Kurzanleitung DS-12860, DS-12883 DS-12862, DS-12882...
-
Seite 2: Wichtige Hinweise
Stromversorgung 5,5 mm * 2,1 mm) und den Angaben zur Spannung der Steckdose einrichten. Verpackungsinhalt Die Verpackung des Multi-Computer-KVM-Switches enthält Folgendes: DS-12860 1 x KVM-Switch, 2 Ports, Dual Display, 4K, HDMI® 2 x HDMI®-Kabel 2 x KVM-Kabel (HDMI®, USB, Audio) ... - Seite 3 DS-12862 1 x KVM-Switch, 2 Ports, Dual Display, 4K, DisplayPort® 2 x DisplayPort®-Kabel 2 x KVM-Kabel (DisplayPort®, USB, Audio) 1x Kurzanleitung DS-12882 1 x KVM-Switch, 4 Ports, Dual Display, 4K, DisplayPort® 4 x DisplayPort®-Kabel ...
- Seite 4 Kapitel 1 ........................6 Einleitung ........................6 .................. 6 Produktbeschreibung ................. 6 Produkteigenschaften ..................7 Betriebssystem ................8 Komponenten DS-12860 ................9 Komponenten DS-12862 ................10 Komponenten DS-12882 ................11 Komponenten DS-12883 Kapitel 2 ........................12 Hardware-Inbetriebnahme ..................12 ........... 12 Anschluss der Kabel und Inbetriebnahme Kapitel 3 ........................
- Seite 5 ÜBER DIESE KURZANLEITUNG Diese Kurzanleitung unterstützt Sie beim effektiven Gebrauch der Produktfunktionen sowie bei der Inbetriebnahme, Einrichtung und beim Betrieb des Zubehörs. Im Folgenden sind die Inhalte beschrieben: Kapitel 1: Einleitung – Dieses Kapitel beschreibt das KVM-System mit Rackmontage, seine Funktionen und Vorteile sowie die Komponenten auf der Front- und Rückblende.
-
Seite 6: Produktinformationen
Bedienung von 2 bis 4 Computern inkl. USB-Peripheriegeräte über eine USB- Konsole (niedrige Geschwindigkeit) Eingebauter USB 2.0-Hub, kompatibel mit den USB 2.0-Spezifikationen Maximale HDMI®-Auflösung 4K @ 30 FPS (DS-12860, DS-12883) Maximale DisplayPort®-Videoauflösung 4K @ 60 FPS (DS-12862, DS-12882) Unterstützt Dual Monitor Display ... - Seite 7 Benutzer können aus einer Vielzahl von Hotkey-Auswahl- und Einstellungsoptionen wählen und nach Bedarf eigene Hotkeys konfigurieren ω Der angeschlossene Computer wird automatisch erkannt Betriebssystem Unter anderem werden die folgenden Betriebssysteme unterstützt: Windows XP und höhere Versionen Die vom mit dem Switch verbundenen Server unterstützten Betriebssysteme zeigt die folgende Tabelle: Betriebssystem Version...
-
Seite 8: Frontansicht

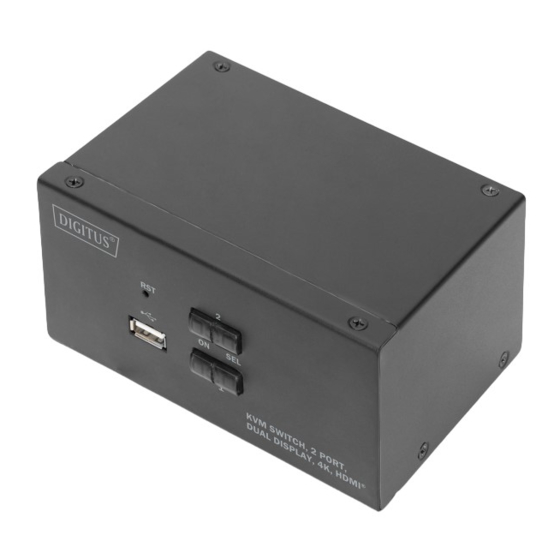

Komponenten DS-12860 Frontansicht Rückansicht 4. Stromanschluss, 9V DC, optional 1. Stromanzeige 2. Ein-/Ausschalter 5. HDMI®-Videoschnittstelle 3. USB-Schnittstelle auf der Vorderseite 6. KVM-Kabelschnittstelle zur Nutzung zum Anschluss von Maus, Keyboard, der integrierten Audio- und Speichergeräten oder Druckern Mikrofonschnittstelle 7. USB-Type-B-Anschluss für den Computer 8. - Seite 9 Komponenten DS-12862 Frontansicht Rückansicht 4. Stromanschluss, 9V DC, optional 1. Resetknopf 2. Ein-/Ausschalter/Stromanzeige 5. DisplayPort®-Videoschnittstelle 6. KVM-Kabelschnittstelle zur Nutzung 3. USB-Schnittstelle (USB 2.0 Type A) auf der Vorderseite zum Anschluss von der integrierten Audio- und Mikrofonschnittstelle Maus, Keyboard, Speichergeräten oder Druckern 7.
- Seite 10 Komponenten DS-12882 Frontansicht Rückansicht 1. Resetknopf 4. Stromanschluss, 9V DC, optional 5. DisplayPort®-Videoschnittstelle 2. Ein-/Ausschalter/Stromanzeige 6. KVM-Kabelschnittstelle zur Nutzung der 3. USB-Schnittstelle (USB 2.0 Type integrierten Audio- und A) auf der Vorderseite zum Mikrofonschnittstelle Anschluss von Maus, Keyboard, 7. USB-Type-B-Anschluss für den Computer Speichergeräten oder Druckern 8.
- Seite 11 Komponenten DS-12883 Frontansicht Rückansicht 4. Stromanschluss, 9V DC, optional 1. Resetknopf 2. Ein-/Ausschalter/Stromanzeige 5. HDMI®-Videoschnittstelle 6. KVM-Kabelschnittstelle zur Nutzung 3. USB-Schnittstelle (USB 2.0 Type A) auf der Vorderseite zum Anschluss von der integrierten Audio- und Mikrofonschnittstelle Maus, Keyboard, Speichergeräten oder Druckern 7.
- Seite 12 KAPITEL 2 Hardware-Inbetriebnahme Anschluss der Kabel und Inbetriebnahme Der KVM-Switch kann auf jeder geeigneten Oberfläche aufgestellt werden, die das Gewicht des Switches und der zusätzlichen Kabel trägt. Halten Sie diese Oberfläche sauber und achten Sie darauf, dass keine Fremdkörper die Ventilation und den regulären Betrieb behindern. Befolgen Sie die folgenden Schritte, um das Gerät mit 2 oder 4 Computern in Betrieb zu nehmen: Schließen Sie Tastatur und Maus über USB an der Rückblende des Geräts an.
-
Seite 13: Grundlegender Betrieb Übersicht
KAPITEL 3 Grundlegender Betrieb Übersicht Der KVM-Switch kann auf zwei Arten gesteuert werden: über Hotkeys auf der USB- Tastatur oder manuell über die Frontseite des Geräts. Manuelle Umschaltung Hierfür müssen Sie lediglich den entsprechenden Knopf auf der Vorderseite des Geräts drücken. Ein Ton signalisiert die erfolgreiche Umschaltung. Die USB-, Audio- und Videosignale des Ports werden auf den anderen Port umgeleitet. -
Seite 14: Hotkey-Einstellung
KAPITEL 4 Tastaturbetrieb Übersicht Der KVM-Switch der Desktop-Serie bietet eine Vielzahl einfacher Hotkey-Optionen, die es Ihnen vereinfachen, den KVM-Switch über die Tastatur zu bedienen oder zwischen den Ports zu wechseln. Hotkey-Einstellung: Die Produktserie bietet 4 Hotkey-Kombinationen. Der standardmäßige Hotkey zum Wechseln zum nächsten Online-Port ist „LINKS“... - Seite 15 2. Modus mit [ Scroll ] + [ Scroll ] Beschreibung Hotkey-Kombination Wechseln Sie zum Computer mit dem Port [ Scroll ] [ Scroll ] [ 1 ] oder [ 2 ] [ 1 ] [ 2 ] [ Scroll ] [ Scroll ] [ → ] oder [ ↓ ] Wechsel zum nächsten Computer Wechsel zum vorherigen Computer [ Scroll ] [ Scroll ] [ ←...
- Seite 16 Hotkey-Kombination Beschreibung Wechseln Sie zum Computer mit dem Port [ CapsLock ] [CapsLock ][ 1 ] oder [ 2] [ 1 ] [ 2 ] Wechsel zum nächsten Computer [ Caps ] [ Caps ] [→] oder [ ↓ ] CapsLock ] [ ←] oder [↑] Wechsel zum vorherigen Computer [ CapsLock ] [...
-
Seite 17: Anhang
ANHANG Sicherheitsanweisungen Allgemeines Das Gerät ist nur für den Innengebrauch ausgelegt Lesen Sie alle Anweisungen und bewahren Sie sie für Nachschlagezwecke auf Befolgen Sie alle Warnungen und Anweisungen zum Gebrauch des Geräts Platzieren Sie das Gerät nicht auf unebener Fläche (z.B. Wagen, Regal, Tisch) Durch Herunterfallen können schwere Schäden am Gerät verursacht werden ... - Seite 18 Vergewissern Sie sich, dass alle Kabel störungsfrei verlegt sind und nicht eingeklemmt werden Führen Sie keine Gegenstände in das Gerät ein Sie könnten auf geladene Bestandteile treffen oder Teile kurzschließen und riskieren dadurch Feuer oder elektrischen Schlag Versuchen Sie nicht, das Gerät eigenmächtig zu reparieren. Wenden Sie sich zur Behebung von Störungen an geschultes Fachpersonal ...
-
Seite 19: Produktspezifikationen
Produktspezifikationen HDMI® KVM-Version Modellnummer DS-12860 DS-12883 Verbindungen zum Computer Portauswahl Schalter an der Vorderseite / Hotkeys Steueransch Bildschirm 2 x HDMI® Type A, Buchse luss Tastatur 1 x USB Type A, Buchse Maus 1 x USB Type A, Buchse Anschluss... - Seite 20 DisplayPort KVM-Version Modellnummer DS-12862 DS-12882 Verbindungen zum Computer Portauswahl Schalter an der Vorderseite/Hotkeys Steuerans Bildschirm 2 x DisplayPort Type A, Buchse chluss Tastatur 1 x USB Type A, Buchse Maus 1 x USB Type A, Buchse Anschluss Lautspreche 1 x Mini-Stereoanschluss Buchse (grün) Mikrofon 1 x Mini-Stereoanschluss...
- Seite 21 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
