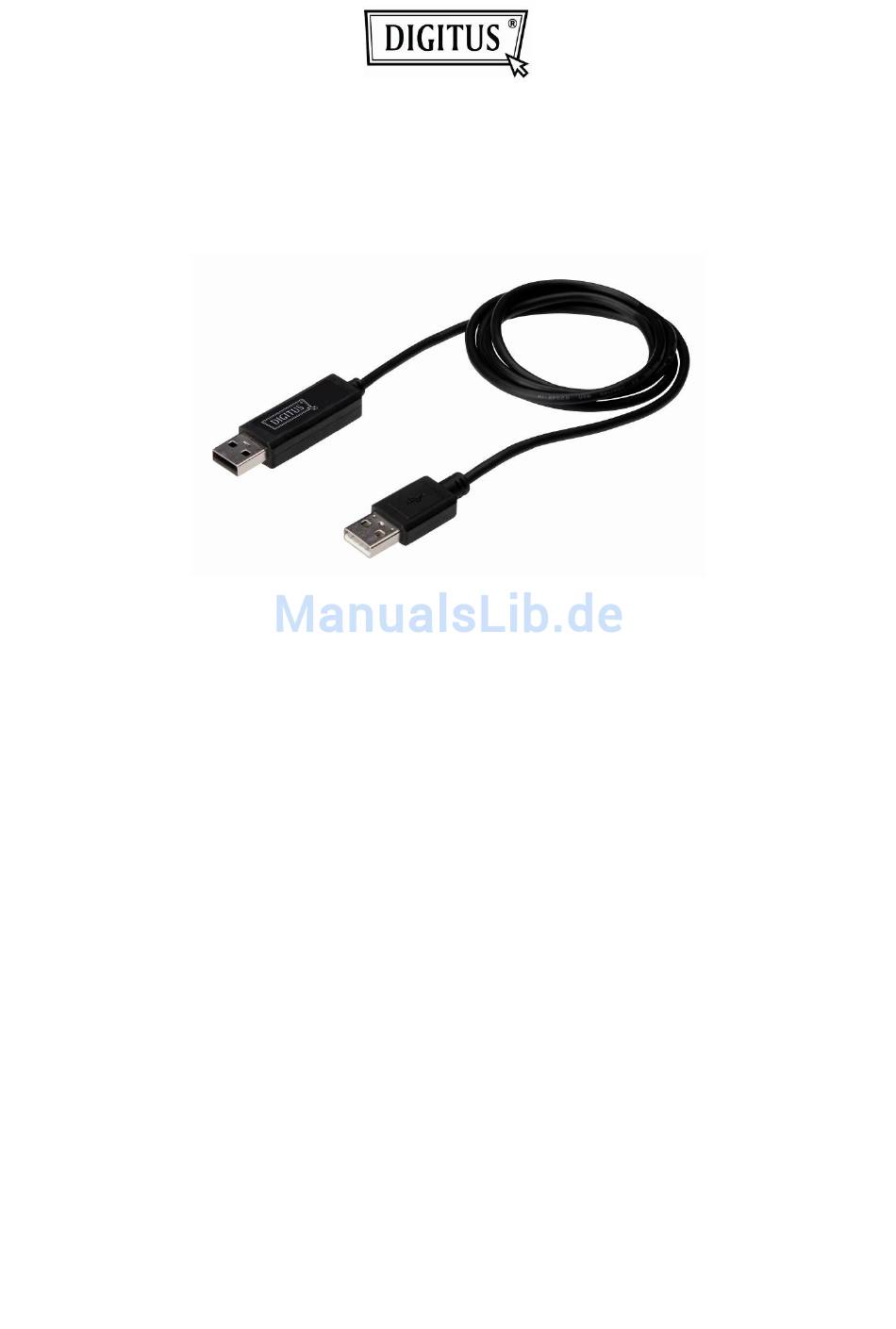

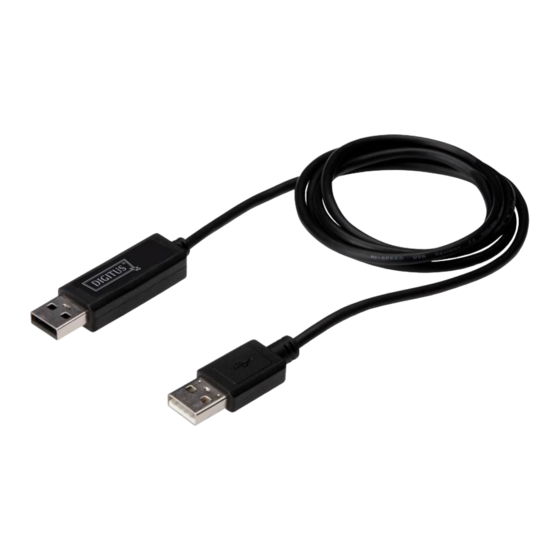

- Seite 1 KM Switch mit Datentransfer-Funktion Benutzerhandbuch (DS-16101)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................3 Spezifikationen ................ 3 Hardware Installation ............. 4 Installation des Anwenderprogrammes ........5 Icon Status ................10 Fernbedienungsfunktionen ..........10 Die Anwendung des USB Kabels KVM mit Data Link ..11 Bemerkung ................12... -
Seite 3: Km Switch Mit Datentransfer-Funktion
◆ Schaltmodus: 1. Mausbewegung. 2. Anwendungs-Icon. ◆ Keine extra Sromzufuhr nötig. ◆ Windows XP, Vista und *7 (Home und Professional Edition) kompatible. Spezifikationen Funktion Spezifikation Item Nummer DS-16101 PC Port Kabellänge 1,5m Betriebsstrom USB Energie (DC 5V) Energieverbrauch 85mA Betriebssystem... -
Seite 4: Hardwareinstallation
Hardwareinstallation PC 1 PC 2 ODER PC 2 PC 1 Geräte LED-Status (falls anwendbar): Blinkend: Mit den Computer verbunden Leuchtend: Datentransfer oder Funktionsaktivität *Bitte verbinden Sie den Geräteanschlussstecker "R" mit PC2, und den “L“ Anschluss mit PC1. -
Seite 5: Installation Des Anwenderprogrammes
Installation des Anwenderprogrammes Windows A. XP 1. AUTO PLAY: Schalten Sie ihren Computer an und verbinden Sie den KM Switch mit beiden Computer (wenn aufgefordert wird ihren Computer neu zu starten, klicken Sie "Ja" um ihren System für die Konfigurationsänderungen neu zu starten). Klicken Sie bitte das KMDS Icon von beiden Computern an, um den Pop-Up-Bildschirm zu aktivieren. - Seite 6 2.1 Wenn der Willkommen Bildschirm erscheint, klicken Sie Next. 2.2 Erstellen Sie ein Desktop Icon. 2.3 Klicken Sie auf Install, um die Installation zu starten.
- Seite 7 2.4 Wenn der folgende Bildschirm erscheint, klicken Sie Finish. 2.5 Wenn das Icon auf dem Desktop, und ein kleines Ikon aus der Taskleiste erscheint, ist die Installation vollständig. 2.6 Doppelklicken Sie bitte auf auf dem Desktop, um KDMS bei Bedarf zu aktivieren.
- Seite 8 B. Vista / Win 7 1. AUTO PLAY: Schalten Sie Ihre PCs ein und verbinden Sie den KM Switch mit Ihren Rechnern (Falls ein Neustart angefordert wird, bestätigen Sie diesen und starten Sie Ihre Rechner neu.) – Bitte klicken Sie auf „Run KMDS.exe“, um den KM Switch auf Ihren Rechnern zu aktivieren.
- Seite 9 2.1 Bitte zweimal anklicken, um KMDS durch den folgende Installationsprozess zu installieren. Wenn das Icon auf dem Desktop angezeigt wird und ein kleines Icon der Taskleiste, ist die Installation fertiggestellt. 2.2 Bitte doppelklicken auf auf dem Desktop, um KMDS zu aktivieren, falls notwendig.
-
Seite 10: Icon Status
C. Icon Status: 1. Die KM Schaltfunktion ausgewählt: 2. Die KVM PIP Funktion ausgewählt: 3. Datenübertragung: und Pop-Up Fenster. 4. Das KMDS auf den Computer ist offline: 5. Das KMDS auf den Computer ist online: 6. Das Funktionsanzeigefenster: (*Klicken Sie auf Exit, um die Funktion zu verlassen.) Fernbedienungsfunktionen Wenn Sie jedes Mal Ihre Computer starten können Sie die Fernbedienungsfunktion benutzen, um das Passwort auf dem Computer zu tippen ohne die Tastatur und Maus... -
Seite 11: Die Anwendung Des Usb Kabels Kvm Mit Data Link
2. Nun können Sie Ihr Passwort eintippen, um den Computer zu starten. Klicken Sie bitte auf KDMS unter ARBEITSPLATZ, um das Programm bei Bedarf zu aktivieren. 3. Danach erscheint das Icon in der Taskleiste, um den Switch/Schalt-Status anzuzeigen. 4. Bitte folgen Sie die AP Installationsprozesse, um ICON ANZEIGE oder AP ANZEIGE auszuwählen, falls nötig. -
Seite 12: Bemerkung
D. Es ist einfach für Sie, Texte innerhalb des KVM PIP oder KM Schalter Modus auszuschneiden und einzufügen. Bemerkung: Die Datenübertragungs- und Copy & Paste - Funktion unterstützen nur gleiche Betriebssystem der PCs. Die Datenübertragungsfunktion unterstützt nur die Desktop Datenübertragung. Der Bild in Bild (PIP) Modus ist nicht für Medienansicht im eingefügten Fenster geeignet.
