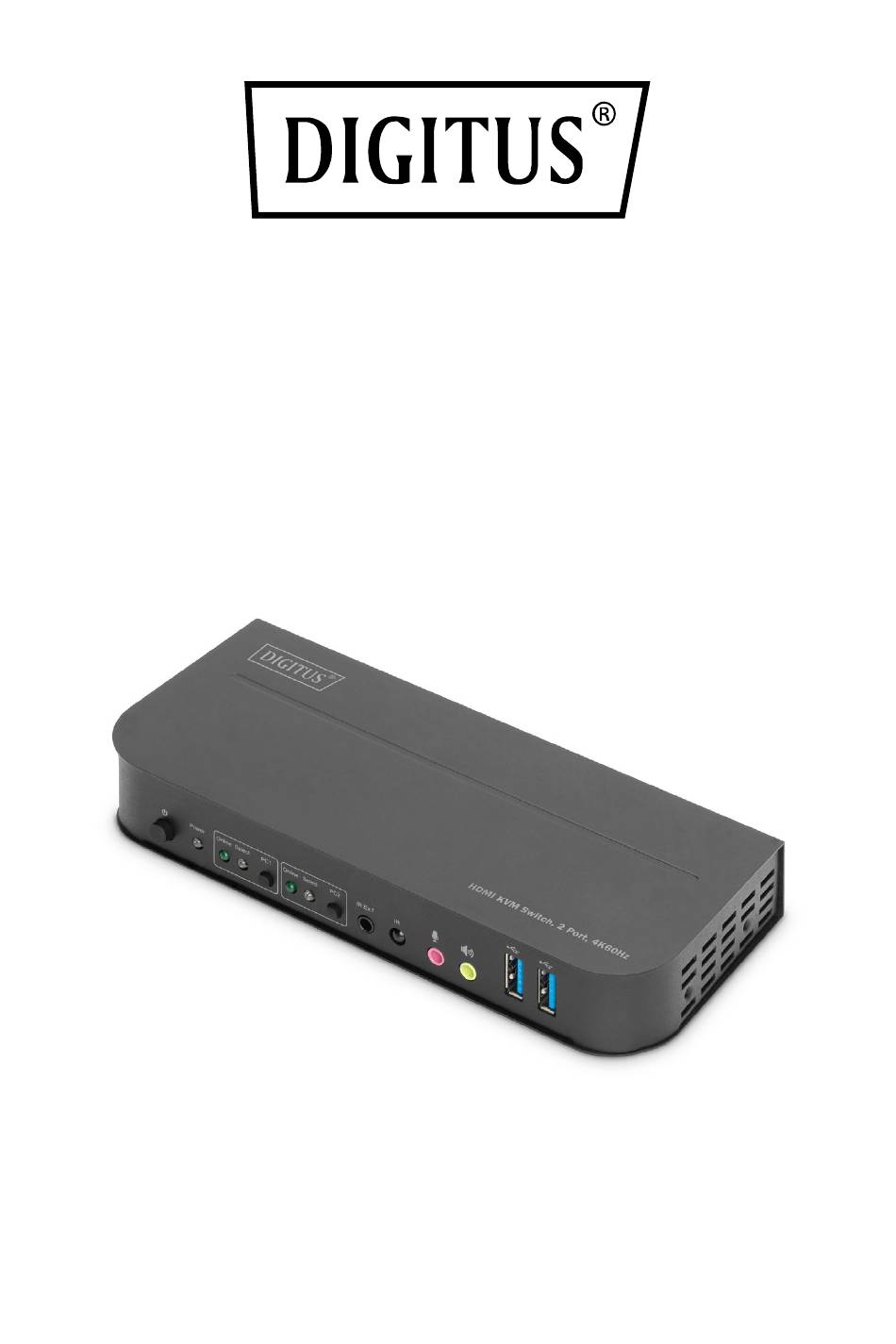

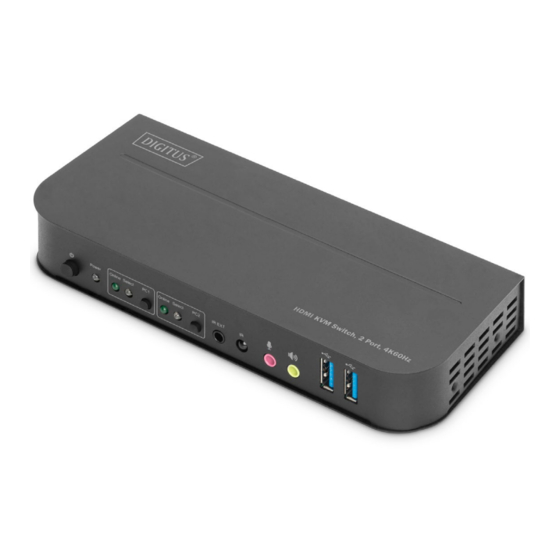

- Seite 1 KVM Switch, 2x1 HDMI, HDMI Out,USB, 4Kx2K@60Hz Benutzerhandbuch DS-12874...
-
Seite 2: Inhaltsverzeichnis
ANSCHLUSS UND BETRIEB ............7 ANSCHLUSSPLAN ............... 10 1. EINLEITUNG Der DIGITUS® 2-Port KVM Switch ist ein hochleistungsfähiger HDMI- KVM Switcher. Er leitet hochauflösendes Video (in mehreren Auflösungen bis zu 4kx2k@60Hz) und Audio von einer der verschiedenen Quellen zu den Anzeigegeräten. Dieser HDMI-KVM- Switcher verfügt nicht nur über eine Umschaltfunktion per... -
Seite 3: Eigenschaften
2. EIGENSCHAFTEN • Verwenden Sie einen Monitor, eine Maus und eine Tastatur, um zwei Computer zu bedienen • USB-Anschlüsse für Maus und Tastatur • Audioanschlüsse für Mikrofon/Lautsprecher • Integrierter USB-Hub mit 2x USB 3.0-Anschlüssen für zusätzliche Peripheriegeräte • Umschalten zwischen den PCs über Schalter am KVM-Switch, Fernbedienung oder Hotkey auf der Tastatur •... -
Seite 4: Spezifikationen
4. SPEZIFIKATIONEN Verbindungen USB 2.0-A x2 (Rückseite) HDMI-Buchse x1 (Rückseite) 3,5-mm-Stereobuchse Konsolen-Verbindungen (grün, 1 vorne, 1 hinten) x2 3,5-mm-Stereobuchse (rosa, 1 Vorderseite, 1 Rückseite) x2 USB 3.0-B x2 (Rückseite) HDMI weiblich x2 (Rückseite) 3,5-mm-Stereobuchse KVM-Verbinder (grün, Rückseite) x2 ... -
Seite 5: Panel-Beschreibung
Leistungsbedarf Externe Stromversorgung DC 5V Leistungsaufnahme (Max) ESD-Schutz Menschliches ±8kV (Luftspaltentladung) & ± 4kV Körpermodell (Kontaktentladung) 5. PANEL-BESCHREIBUNG Vorderseite Ein/Aus-Schalter: Zum Ein-/Ausschalten des Geräts drücken. Leistung-Anzeige: Die LED leuchtet auf, sobald die DC/5V geliefert und das Gerät eingeschaltet wird. Auswahl der Eingabe: Wenn PC1/PC2 ausgewählt ist, leuchtet die entsprechende "Select"-LED auf, um die Eingangsauswahl anzuzeigen ("Select"-LEDs blinken in einer Schleife im automatischen Umschaltmodus). - Seite 6 IR-EXT: Schließen Sie den IR-Extender an diesen Anschluss für den IR-Signalempfang an IR: Für den IR-Signalempfang von der Fernbedienung. : 3,5-mm-MIC-Eingangsanschluss. : 3,5-mm-Stereo-Ausgangsanschluss. : USB 3.0-Anschlüsse, die hauptsächlich für den Anschluss von Druckern, Scannern, U-Festplatten usw. verwendet werden. Rückseite Ausgabe-Anschlüsse: Anschluss an eine Maus oder eine Tastatur.
-
Seite 7: Anschluss Und Betrieb
11) PC2-Eingangsanschlüsse: Werden jeweils mit den HDMI, USB-, MIC- und Stereoanschlüssen von PC2 verbunden. 12) DC 5V: Schließen Sie das 5V DC-Netzteil an das Gerät an. 6. ANSCHLUSS UND BETRIEB Betrieb: Schließen Sie PCs mit USB-Kabeln an die USB-B-Anschlüsse des Geräts an;... - Seite 8 1, 2: Für die Eingangsauswahl. 1 spezifiziert PC1 und 2 spezifiziert PC2. : Für die Schleifenumschaltung. Reihenfolge: PC1→PC2→PC1→..Für externe Funktionen schließen Sie Drucker/Scanner/U- Festplatte an die USB-A-Anschlüsse an der Vorderseite des Geräts an. Spezielle Funktionsweise: Traversierfunktion der Maus: Platzieren Sie die Maus auf der äußersten rechten Seite der Anzeige und schieben Sie die Maus für 2 Sekunden weiter nach rechts, das Gerät schaltet automatisch zum nächsten Anschluss.
- Seite 9 Nummer Hotkey-Kombination Funktion Beschreibung Bildlaufsperre++1 Zum nächsten Hafen wechseln Bildlaufsperre +→or↓ Bildlaufsperre++ Zum vorherigen Port wechseln Bildlaufsperre +←or↑ Bildlaufsperre++ Umschalten auf PC N Bildlaufsperre +[N2 ] Automatische Bildlaufsperre++ Umschaltfunktion, Bildlaufsperre +S3 (Voreinstellung: 15 Sekunden) Bildlaufsperre++ Stellen Sie die automatische Bildlaufsperre Wechselintervall +I+[N ]+[Enter] (5~999 Sekunden)
-
Seite 10: Anschlussplan
"N" gibt hier die Nummer des PCs an. Wenn Sie beispielsweise zu PC2 wechseln möchten, lautet die Tastenkombination "Bildlaufsperre ++ Bildlaufsperre + 2". Schalten Sie diese Funktion ein, dann gehen HDMI, MIC und der Lautsprecher in den automatischen Umschaltmodus ohne USB. Drücken Sie (mit Ausnahme der Leertaste) eine beliebige Taste, um den Anschluss vor der automatischen Umschaltung zu verlassen, drücken Sie die Leertaste, um am aktuell umgeschalteten... - Seite 11 Rückseite Maus Mikrofon ①. ⑤. Tastatur PC 1 ②. ⑥. HDMI-Anzeige PC 2 ③. ⑦. Verstärker Stromversorgung ④. ⑧. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitäts-erklärung Produkt beiliegt. Sollte Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3...
