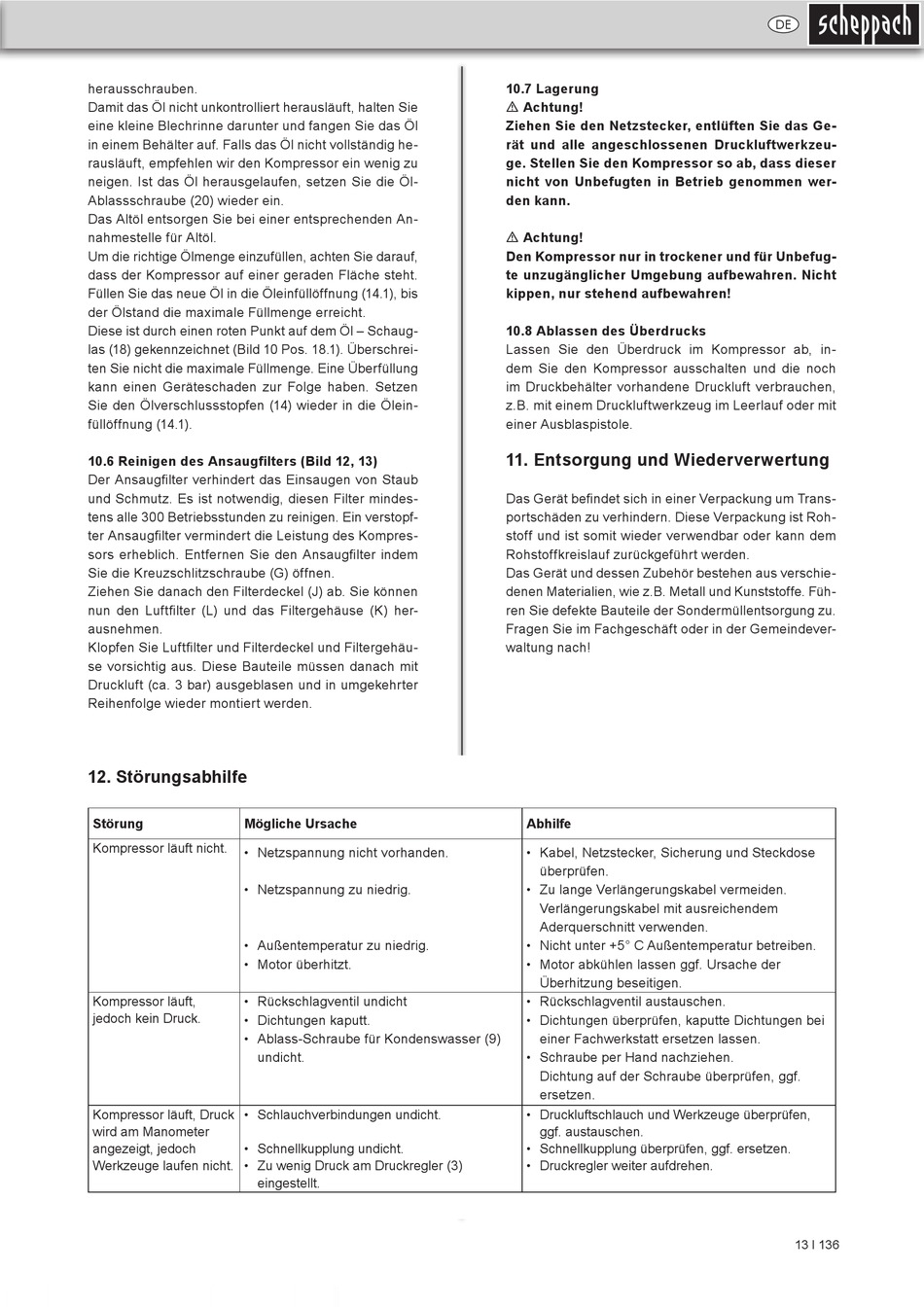

herausschrauben.
Damit das Öl nicht unkontrolliert herausläuft, halten Sie
eine kleine Blechrinne darunter und fangen Sie das Öl
in einem Behälter auf. Falls das Öl nicht vollständig he-
rausläuft, empfehlen wir den Kompressor ein wenig zu
neigen. Ist das Öl herausgelaufen, setzen Sie die Öl-
Ablassschraube (20) wieder ein.
Das Altöl entsorgen Sie bei einer entsprechenden An-
nahmestelle für Altöl.
Um die richtige Ölmenge einzufüllen, achten Sie darauf,
dass der Kompressor auf einer geraden Fläche steht.
Füllen Sie das neue Öl in die Öleinfüllöffnung (14.1), bis
der Ölstand die maximale Füllmenge erreicht.
Diese ist durch einen roten Punkt auf dem Öl – Schaug-
las (18) gekennzeichnet (Bild 10 Pos. 18.1). Überschrei-
ten Sie nicht die maximale Füllmenge. Eine Überfüllung
kann einen Geräteschaden zur Folge haben. Setzen
Sie den Ölverschlussstopfen (14) wieder in die Ölein-
füllöffnung (14.1).
10.6 Reinigen des Ansaugfilters (Bild 12, 13)
Der Ansaugfilter verhindert das Einsaugen von Staub
und Schmutz. Es ist notwendig, diesen Filter mindes-
tens alle 300 Betriebsstunden zu reinigen. Ein verstopf-
ter Ansaugfilter vermindert die Leistung des Kompres-
sors erheblich. Entfernen Sie den Ansaugfilter indem
Sie die Kreuzschlitzschraube (G) öffnen.
Ziehen Sie danach den Filterdeckel (J) ab. Sie können
nun den Luftfilter (L) und das Filtergehäuse (K) her-
ausnehmen.
Klopfen Sie Luftfilter und Filterdeckel und Filtergehäu-
se vorsichtig aus. Diese Bauteile müssen danach mit
Druckluft (ca. 3 bar) ausgeblasen und in umgekehrter
Reihenfolge wieder montiert werden.
12. Störungsabhilfe
Störung
Mögliche Ursache
Kompressor läuft nicht.
• Netzspannung nicht vorhanden.
• Netzspannung zu niedrig.
• Außentemperatur zu niedrig.
• Motor überhitzt.
Kompressor läuft,
• Rückschlagventil undicht
jedoch kein Druck.
• Dichtungen kaputt.
• Ablass-Schraube für Kondenswasser (9)
undicht.
Kompressor läuft, Druck
• Schlauchverbindungen undicht.
wird am Manometer
angezeigt, jedoch
• Schnellkupplung undicht.
Werkzeuge laufen nicht.
• Zu wenig Druck am Druckregler (3)
eingestellt.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
10.7 Lagerung
m Achtung!
Ziehen Sie den Netzstecker, entlüften Sie das Ge-
rät und alle angeschlossenen Druckluftwerkzeu-
ge. Stellen Sie den Kompressor so ab, dass dieser
nicht von Unbefugten in Betrieb genommen wer-
den kann.
m Achtung!
Den Kompressor nur in trockener und für Unbefug-
te unzugänglicher Umgebung aufbewahren. Nicht
kippen, nur stehend aufbewahren!
10.8 Ablassen des Überdrucks
Lassen Sie den Überdruck im Kompressor ab, in-
dem Sie den Kompressor ausschalten und die noch
im Druckbehälter vorhandene Druckluft verbrauchen,
z.B. mit einem Druckluftwerkzeug im Leerlauf oder mit
einer Ausblaspistole.

11. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Trans-
portschäden zu verhindern. Diese Verpackung ist Roh-
stoff und ist somit wieder verwendbar oder kann dem
Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus verschie-
denen Materialien, wie z.B. Metall und Kunststoffe. Füh-
ren Sie defekte Bauteile der Sondermüllentsorgung zu.
Fragen Sie im Fachgeschäft oder in der Gemeindever-
waltung nach!
Abhilfe
• Kabel, Netzstecker, Sicherung und Steckdose
überprüfen.
• Zu lange Verlängerungskabel vermeiden.
Verlängerungskabel mit ausreichendem
Aderquerschnitt verwenden.
• Nicht unter +5° C Außentemperatur betreiben.
• Motor abkühlen lassen ggf. Ursache der
Überhitzung beseitigen.
• Rückschlagventil austauschen.
• Dichtungen überprüfen, kaputte Dichtungen bei
einer Fachwerkstatt ersetzen lassen.
• Schraube per Hand nachziehen.
Dichtung auf der Schraube überprüfen, ggf.
ersetzen.
• Druckluftschlauch und Werkzeuge überprüfen,
ggf. austauschen.
• Schnellkupplung überprüfen, ggf. ersetzen.
• Druckregler weiter aufdrehen.
DE
13 І 136
