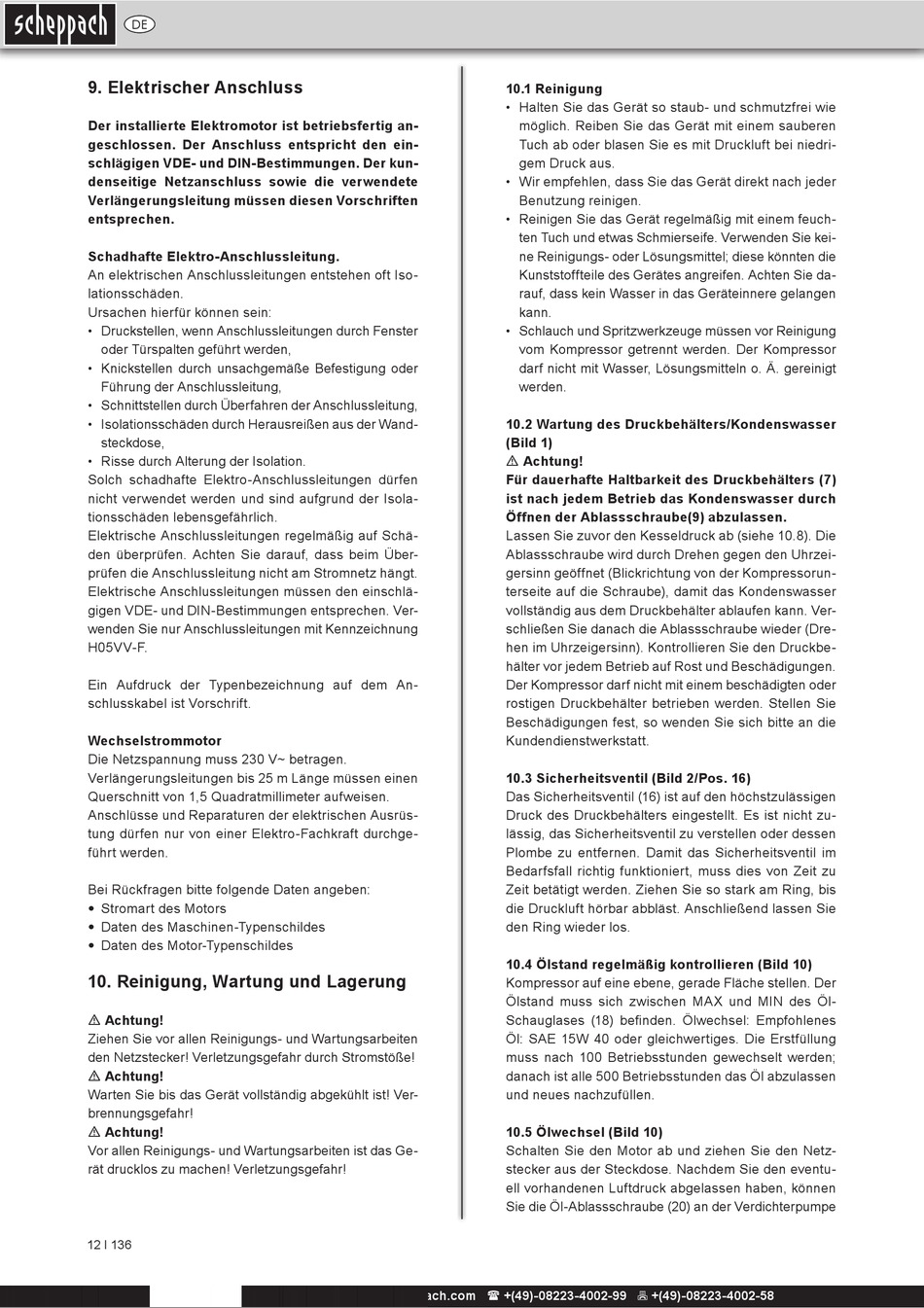

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der kun-
denseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fenster
oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlussleitung,
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose,
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DIN-Bestimmungen entsprechen. Ver-
wenden Sie nur Anschlussleitungen mit Kennzeichnung
H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
Die Netzspannung muss 230 V~ betragen.
Verlängerungsleitungen bis 25 m Länge müssen einen
Querschnitt von 1,5 Quadratmillimeter aufweisen.
Anschlüsse und Reparaturen der elektrischen Ausrüs-
tung dürfen nur von einer Elektro-Fachkraft durchge-
führt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes

10. Reinigung, Wartung und Lagerung

m Achtung!
Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten
den Netzstecker! Verletzungsgefahr durch Stromstöße!
m Achtung!
Warten Sie bis das Gerät vollständig abgekühlt ist! Ver-
brennungsgefahr!
m Achtung!
Vor allen Reinigungs- und Wartungsarbeiten ist das Ge-
rät drucklos zu machen! Verletzungsgefahr!
12 І 136
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
10.1 Reinigung
• Halten Sie das Gerät so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem sauberen
Tuch ab oder blasen Sie es mit Druckluft bei niedri-
gem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuch-
ten Tuch und etwas Schmierseife. Verwenden Sie kei-
ne Reinigungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten Sie da-
rauf, dass kein Wasser in das Geräteinnere gelangen
kann.
• Schlauch und Spritzwerkzeuge müssen vor Reinigung
vom Kompressor getrennt werden. Der Kompressor
darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt
werden.
10.2 Wartung des Druckbehälters/Kondenswasser
(Bild 1)
m Achtung!
Für dauerhafte Haltbarkeit des Druckbehälters (7)
ist nach jedem Betrieb das Kondenswasser durch
Öffnen der Ablassschraube(9) abzulassen.
Lassen Sie zuvor den Kesseldruck ab (siehe 10.8). Die
Ablassschraube wird durch Drehen gegen den Uhrzei-
gersinn geöffnet (Blickrichtung von der Kompressorun-
terseite auf die Schraube), damit das Kondenswasser
vollständig aus dem Druckbehälter ablaufen kann. Ver-
schließen Sie danach die Ablassschraube wieder (Dre-
hen im Uhrzeigersinn). Kontrollieren Sie den Druckbe-
hälter vor jedem Betrieb auf Rost und Beschädigungen.
Der Kompressor darf nicht mit einem beschädigten oder
rostigen Druckbehälter betrieben werden. Stellen Sie
Beschädigungen fest, so wenden Sie sich bitte an die
Kundendienstwerkstatt.
10.3 Sicherheitsventil (Bild 2/Pos. 16)
Das Sicherheitsventil (16) ist auf den höchstzulässigen
Druck des Druckbehälters eingestellt. Es ist nicht zu-
lässig, das Sicherheitsventil zu verstellen oder dessen
Plombe zu entfernen. Damit das Sicherheitsventil im
Bedarfsfall richtig funktioniert, muss dies von Zeit zu
Zeit betätigt werden. Ziehen Sie so stark am Ring, bis
die Druckluft hörbar abbläst. Anschließend lassen Sie
den Ring wieder los.
10.4 Ölstand regelmäßig kontrollieren (Bild 10)
Kompressor auf eine ebene, gerade Fläche stellen. Der
Ölstand muss sich zwischen MAX und MIN des Öl-
Schauglases (18) befinden. Ölwechsel: Empfohlenes
Öl: SAE 15W 40 oder gleichwertiges. Die Erstfüllung
muss nach 100 Betriebsstunden gewechselt werden;
danach ist alle 500 Betriebsstunden das Öl abzulassen
und neues nachzufüllen.
10.5 Ölwechsel (Bild 10)
Schalten Sie den Motor ab und ziehen Sie den Netz-
stecker aus der Steckdose. Nachdem Sie den eventu-
ell vorhandenen Luftdruck abgelassen haben, können
Sie die Öl-Ablassschraube (20) an der Verdichterpumpe
