(Obr. A)
OZNÁMENÍ! Přepínač směru otáčení
stiskněte pouze tehdy, až když je přístroj
v klidovém stavu!
Směr spínače při pohledu zezadu:
• Vlevo Zašroubování šroubu, vrtání
• Uprostřed blokace zapnutí
• Vpravo Vyšroubování šroubu
• nastavovací kroužek krouticího mo-
mentu (3)
Nastavení maximálního krouticího mo-
mentu pro šroubování, při kterém se akti-
vuje kluzná spojka.
OZNÁMENÍ! Kroužek nastavení krouticího
momentu ovládejte pouze tehdy, až když
je přístroj v klidovém stavu!
• 1 Nejmenší krouticí moment
• 21 Největší krouticí moment
Pro jistotu začněte při šroubování ma-
lým krouticím momentem. V případě
potřeby zvyšte krouticí moment.
• přepínač chodu (6)
UPOZORNĚNÍ! Přepínač chodu stisk-
něte pouze tehdy, když je přístroj zasta-
ven.
• 1 Šrouby
• 2 Vrtání
• zapínač/vypínač (18)
• Po vložení akumulátoru: Navažte spo-
jení s aplikací PARKSIDE
• Zapnutí: Stiskněte
• Plynulá regulace počtu otáček: Čím
déle zapínač/vypínač stisknete, tím
vyšší je počet otáček.
• Vypnutí: Pusťte
• ukazatel „Spojení navázáno" (17)
Stav navázání spojení s aplikací
PARKSIDE
Blikání Pokus o navázání spojení
Trvale svítí Spojení navázáno
• přepínač funkcí (5)
Nastavte přepínač funkcí (5) tak, aby
označení šipky ukazovalo na požadovaný
symbol.
OZNÁMENÍ! Nebezpečí poškození! Přepí-
nač funkcí stiskněte pouze tehdy, až když
je přístroj zastaven.

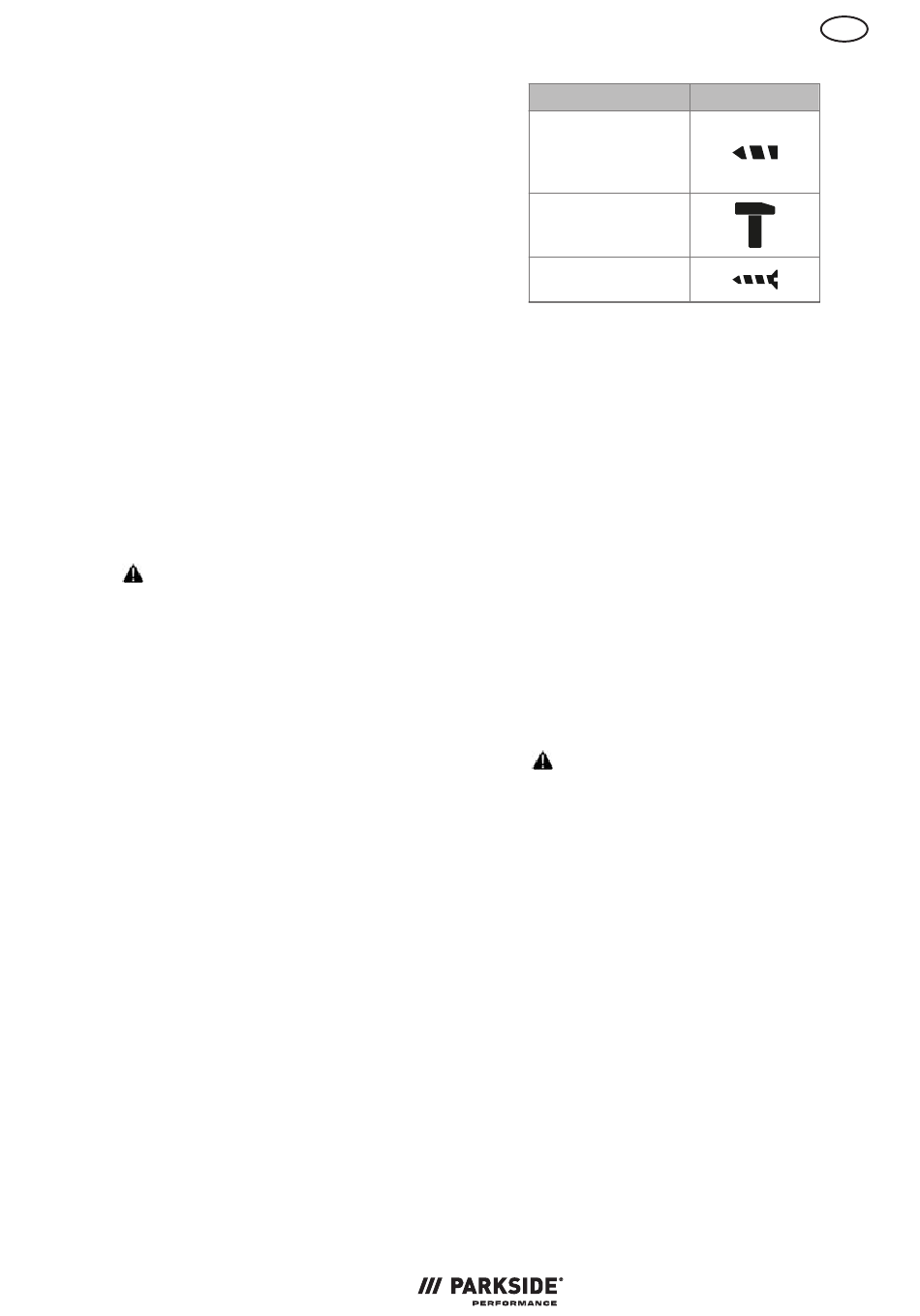

Funkce
Vrtání (příklepo-
vé ústrojí VYP/bez
omezení počtu
otáček)zung)
Vrtání s příklepem
(příklepové ústrojí
ZAP)
Šroubování (příkle-
pové ústrojí VYP)
Montáž a demontáž
vyměnitelného nástroje
Upozornění
• Rozsah upnutí rychloupínacího sklíčidla:
1,5-13 mm
• Vzadu pod rukojetí se nachází magnetic-
ké vyhloubení (9) pro uchycení často pou-
žívaných šroubovacích bitů.
• Zadání směru při pohledu zezadu.
Montáž vyměnitelného nástroje (Obr. B)
1. Otevření sklíčidla pro vrták: Otočte rych-
loupínací sklíčidlo pro vrták (2) ⭮ .
2. Zasuňte vyměnitelný nástroj co nejdále
do otvoru sklíčidla pro vrták (1).
3. Sevření vyměnitelného nástroje: Otočte
rychloupínací sklíčidlo pro vrták (2) ⭯ .
Demontáž vyměnitelného nástroje (Obr. B)
1. Otevření sklíčidla pro vrták: Otočte rych-
loupínací sklíčidlo pro vrták (2) ⭮ .
2. UPOZORNĚNÍ! Nebezpečí popálení!
Vyměnitelné nástroje – zejména vrtáky –
mohou být velmi horké. V případě potře-
by noste ochranné rukavice.
Vyjměte vyměnitelný nástroj.
Nastavení přídavné rukojeti
Upozornění
• Přídavnou rukojeť (19) lze na přístroji otá-
čet o 360° a lze ji nastavit do každé poža-
dované polohy.
• Zadání směru při pohledu zezadu.
Montáž přídavné rukojeti (Obr. C)
1. Otáčejte rukojetí (24) přídavné rukojeti
(19) ⭯ .
2. Zatlačte rukojeť (24) směrem ke smyčce
(20) a udržujte tuto polohu. Tím rozšíříte
smyčku (20).
3. Posuňte smyčku (20) přídavné rukojeti
(19) za rychloupínací sklíčidlo pro vrták
CZ
Symbol
