Gebrauchs- und Installationsanleitung für Wand/Boden-Truhen mit DC-Inverter
3. Installation der Kabel-Fernbedienung
Nummer
Beschreibung
Während der Installation der Kabel-Fernbedienung sind die folgenden Punkte zu beachten:
Die Stromversorgung am Starkstromleiter in der Wand-Montageöffnung vor der Installation
ausschalten. Sämtliche Arbeiten unter Spannung sind verboten.
Die verdrillte 4-Leiter-Doppelleitung durch die Montageöffnung und das quadratische Loch in der
Rückplatte der Fernbedienung durchziehen.
Die Rückplatte der Fernbedienung an der Wand platzieren und mit M4×25 Schrauben an der
Montageöffnung befestigen.
Die verdrillte 4-Leiter-Doppelleitung durch das quadratische Loch in die Nut der Fernbedienung
einführen und die Front- und Rückplatte der Fernbedienung gegenseitig verrasten.
Zum Schluss die Frontplatte der Fernbedienung mit ST2,2×6,5 Schrauben befestigen.
Hinweis:
Die folgenden Punkte beim Anschließen der Leiter besonders beachten, um elektromagnetische
Interferenzen oder sogar Geräteausfall zu verhindern.
Die Kommunikationsleitungen der Kabel-Fernbedienung sind getrennt vom Stromversorgungskabel
und von den Verbindungsleitungen des Innen- und Außengerätes zu installieren, um fehlerfreie
Kommunikation des Gerätes sicherzustellen. Der Abstand sollte mindestens 20 cm betragen.
Wird das Gerät an einer Stelle mit elektromagnetischen Interferenzen installiert, müssen das
Signalkabel und die Kommunikationsleiter der Kabel-Fernbedienung aus einem abgeschirmten verdrillten
Doppeldraht bestehen.

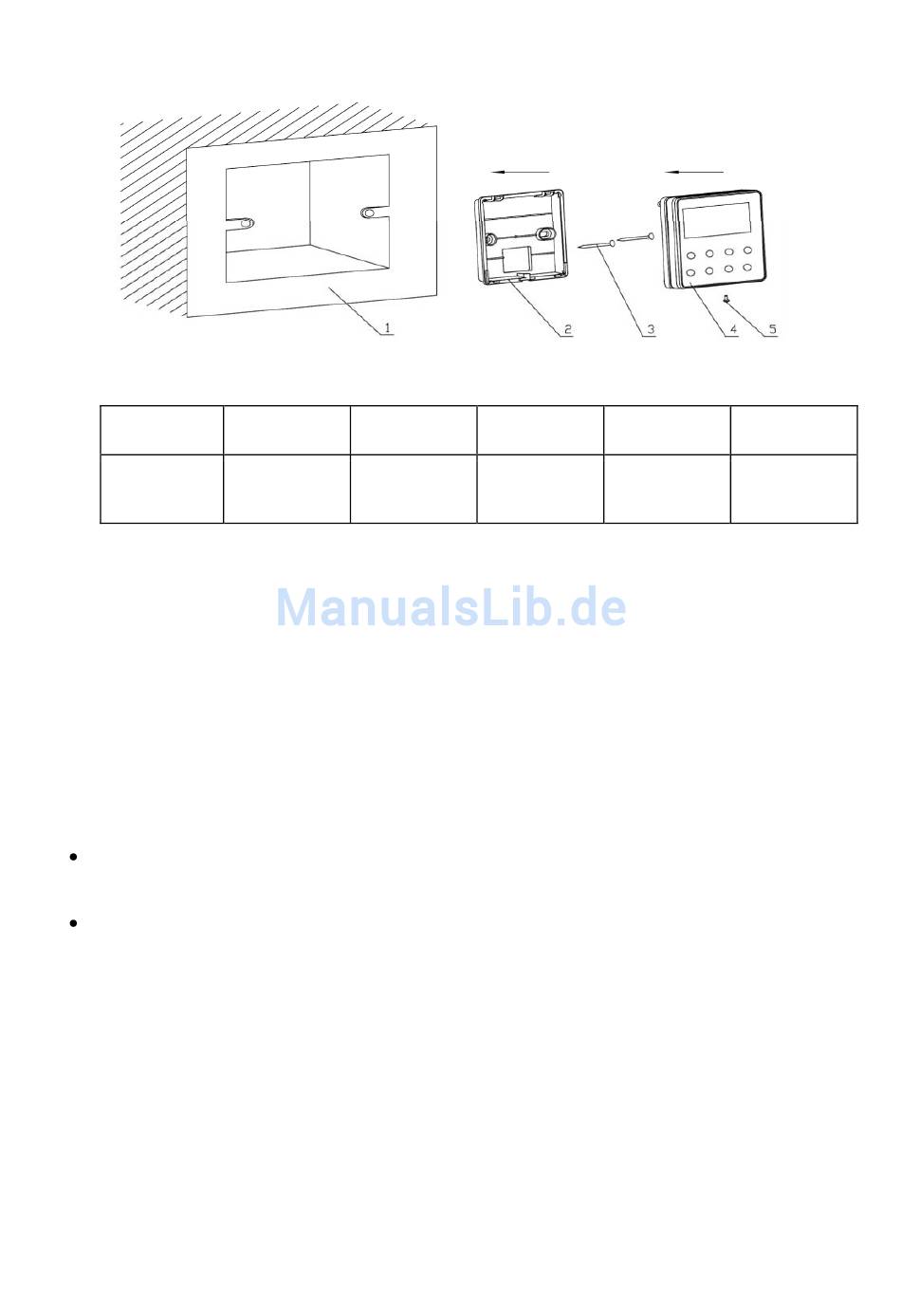

Abb. 4: Installationsschema für die Kabel-Fernbedienung
1
Rückplatte der
Wandeinbaudose
Fernbedienung
2
3
Schraube M4×25
7
4
Frontplatte der
Schraube
Fernbedienung
ST2,2×6,5
5
