Einbau

• Der Einbau muss gewährleisten, dass
– nur kalte Luft zugeführt wird.
– kein (Wärme-) Rückstau entsteht.
– das Gerät nicht vom Heissluftstrahl eines anderen Gerätes angeströmt wird.
• VULCAN SYTEM vor mechanischen Vibrationen und Erschütterungen schützen.
• VULCAN SYTEM vier Schrauben Ø M6 am Montagefuss (15) befestigen.
• Einbaumasse siehe Seite 3 (Size)

Luftversorgung

• Als Luftversorgung dient das integrierte Gebläse (Drehrichtung und Kompressionserwärmung beachten).
• Um Gerät und Heizelement zu schützen, darf die vorgeschriebene minimale Luftmenge keinesfalls unterschrit-
ten und die maximale Temperatur (heissester Punkt 3 mm vor dem Heizelementrohr gemessen) keinesfalls
überschritten werden (siehe technische Daten). Falls die minimale Luftmenge unterschritten wird, muss sofort
die Heizleistung unterbrochen werden.
• Luftmenge bei Bedarf mit Luftschieber (9) reduzieren.
• Luftdurchflussrichtung beachten.
• Bei staubhaltiger Luft Leister Edelstahlfilter verwenden. Aufschiebbar auf Flansch (8). Bei besonders kritischen
Stäuben (z.B. Metall-, elektrisch leitende oder feuchte Stäube) müssen spezielle Filter verwendet werden, um
Kurzschlüsse im Gerät zu vermeiden.

Anschluss

• Der VULCAN SYSTEM muss durch Fachpersonen angeschlossen werden.
• Im Netzanschluss muss eine geeignete Vorrichtung zur allpoligen Trennung vom Netz vorhanden sein !
• Es muss sichergestellt sein, dass die Anschlussleitungen das Heizelementrohr nicht berühren und dem Heiss-
luftstrahl nicht ausgesetzt sind.
• Das Gerät muss gemäss dem Anschlussschema und der Klemmanordnung auf Seite 4 (Wiring Diagram)
und Seite 5 (Interface) der Bedienungsanleitung angeschlossen werden:
– Verdrahtung im Anschlussgehäuse (12) vornehmen.
• ACHTUNG: Die Einstellungen des Kodierschalters prüfen (siehe Kapitel Konfiguration interner Kodierschalter).
• Abdeckung Anschlussgehäuse (12) mit den Schrauben (13) montieren.
• VULCAN SYSTEM an das elektrische Netz anschliessen.
• Nach Bedarf entsprechende Düse oder Reflektor auf Heizelementrohr (14) schieben.
• Es muss darauf geachtet werden, dass die Heissluft frei ausströmen kann, da
ansonsten durch Wärmerückstau das Gerät Schaden erleiden kann (Brandgefahr !).
• Achtung: Minimale Luftmenge gemäss technischen Daten einhalten.
• Netz einschalten.
• Gerät nach dem Heizbetrieb nachkühlen lassen.

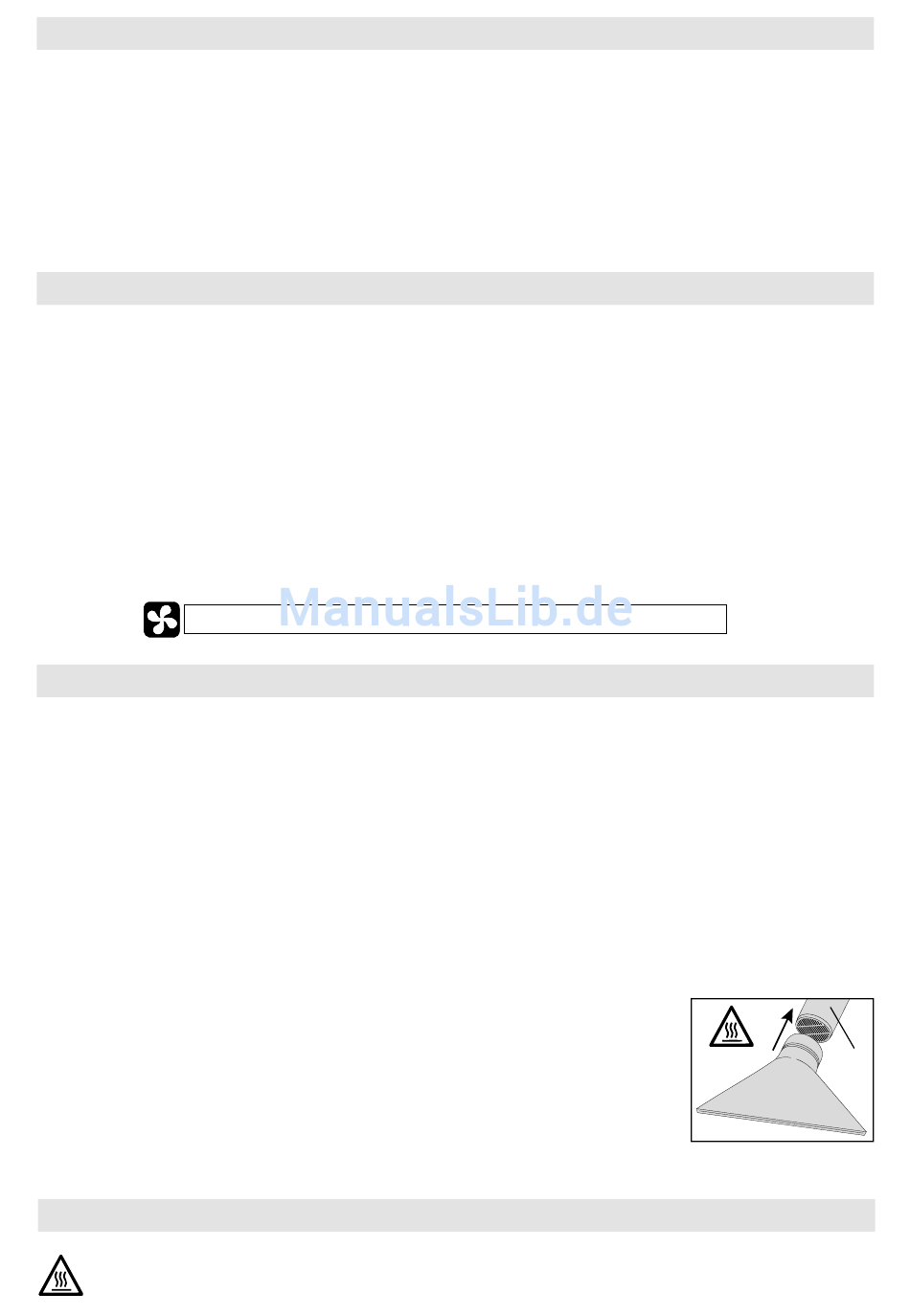

Düsen- / Reflektor-Wechsel
Verbrennungsgefahr! Heizelementrohr und Düse nicht in heissem Zustand berühren.
Beim Wechseln der Düse oder des Reflektors zuvor Gerät abkühlen lassen.
12
Achtung: Gerät immer mit Luftversorgung betreiben !
14
