DE
34
ZULUFT
Zufuhr von Verbrennungsluft
Es ist für eine Zufuhr von Verbrennungsluft zu sorgen. Die Zufuhr
der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder
raumluftabhängig über die Luft des Raums, in dem der Kaminofen steht. Bei
der Verbrennung wird eine Luftmenge von ca. 25 m

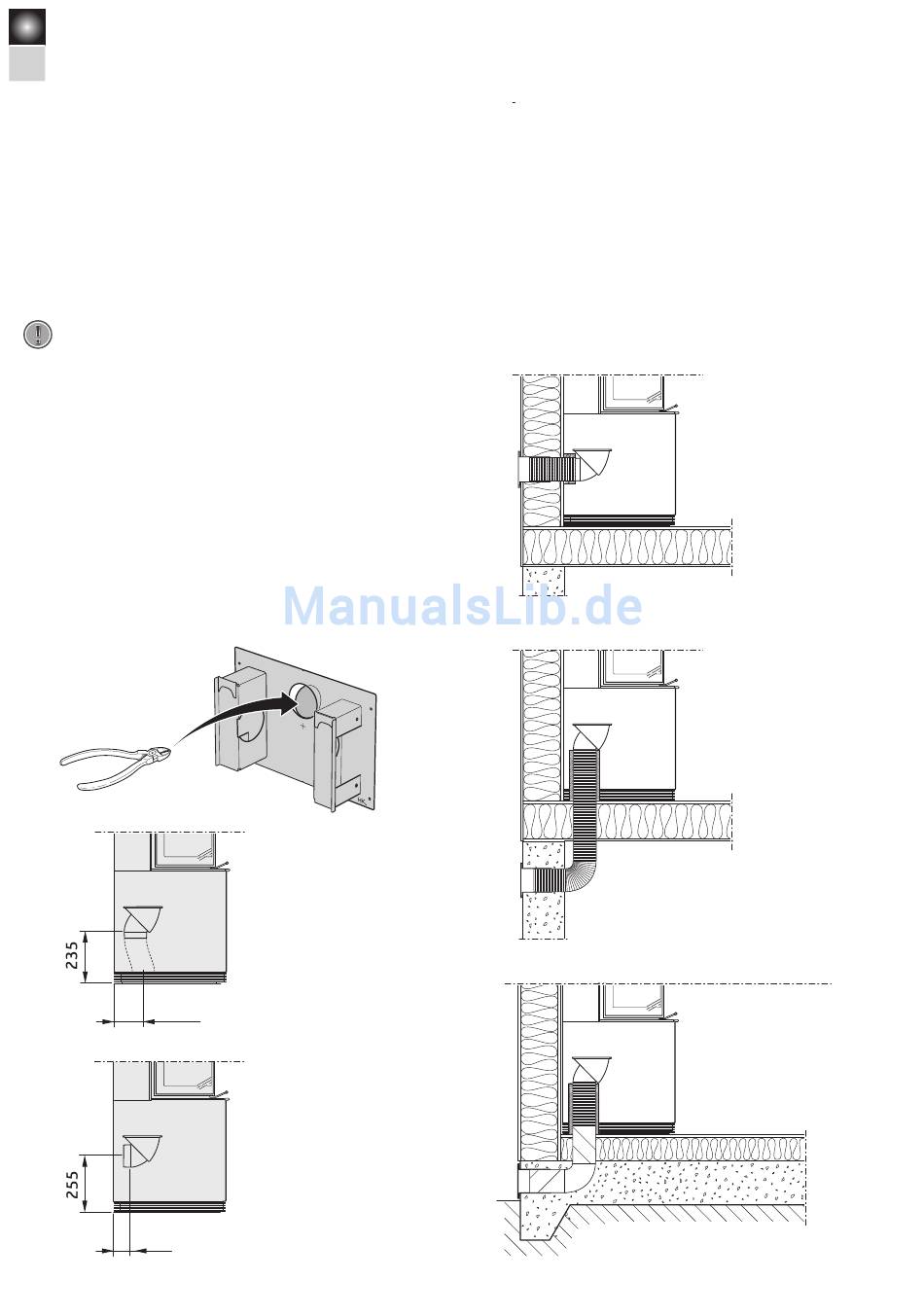

Im Folgenden werden einige Installationsvarianten aufgezeigt. Der
Verbrennungsluftstutzen am Kaminofen besitzt einen Außendurchmesser von
100 mm.
Drehen Sie das Anschlussstück in die gewünschte Position um eine Luftzufuhr
!
zu gewährleisten!
In warmen Bereichen ist der Kanal gegen Kondensation zu isolieren. Dies
geschieht mit dem Contura Frischluftset, das als Zubehör mit bestellt
werden kann oder 30-mm-Mineralwolle, die an der Außenseite mit einer
Feuchtigkeitsbarriere (Aluminiumklebeband) versehen wird. In der
Durchführung muss mithilfe von Dichtungsmasse eine Dichtung zwischen
Rohr und Wand (bzw. Boden) angebracht werden.
Contura Frischluftset mit Verbrennungsluftschlach 1m, Dämmung,
Wandanschlussverkleidung, Außengitter, Mauerwerksdurchführung. Als
Zubehör erhältlich.
Sollbruchstelle
Um den Verbrennungsluftschlauch durch die Bodenplatte zu führen,
wird die Sollbruchstelle entfernt.
130
75
3
/h verbraucht.
Zuluft nach unten
Zuluft nach hinten
HK
HK
HK
HK
