Bedienung
4.3.2 Detailansicht Warmwasser
1 2
9
8
Werte

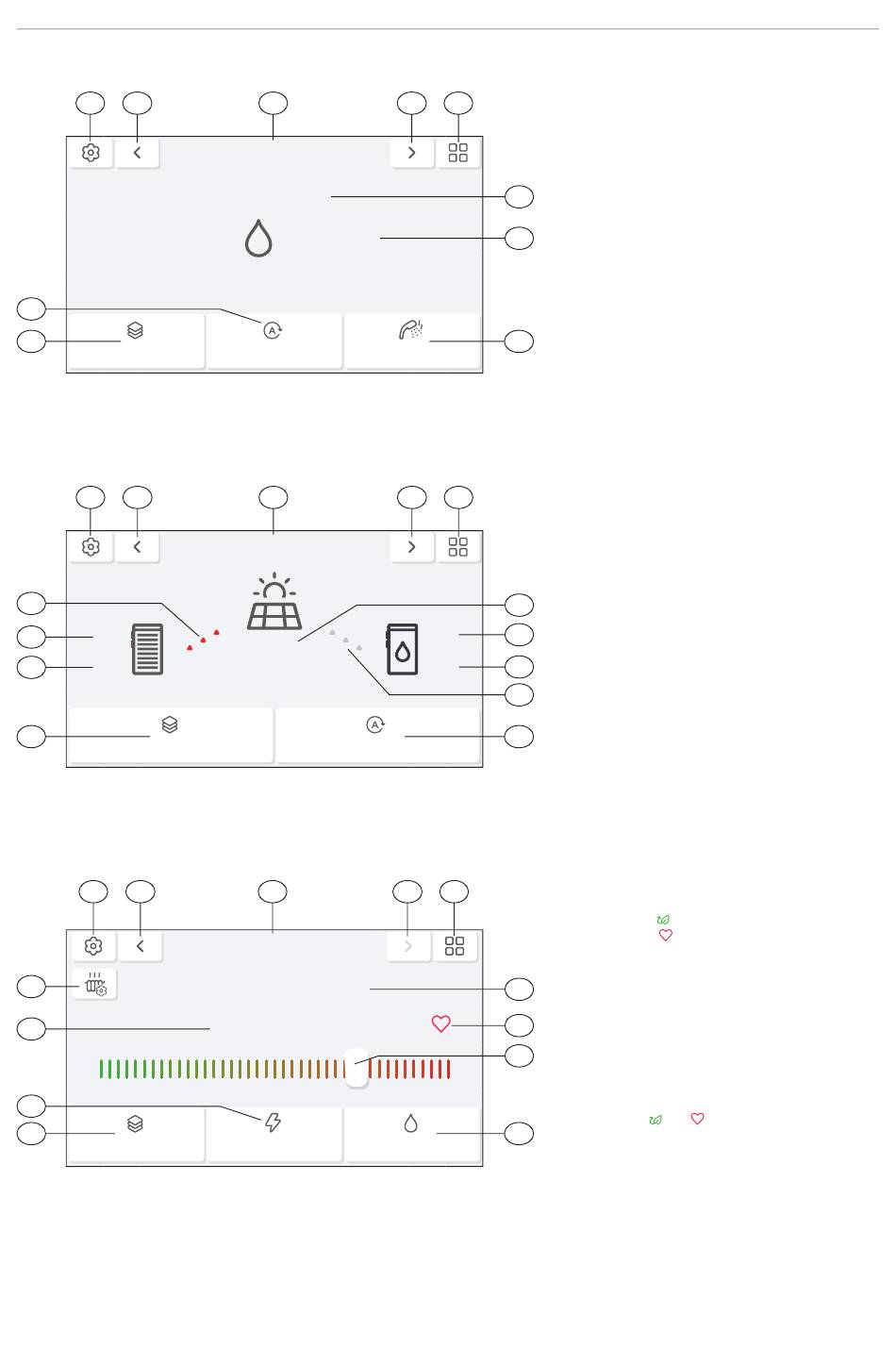

Fig. 5 Detailansicht Warmwasser
4.3.3 Detailansicht Solar
1 2
8
12
75 °C
11
58 °C
10
Werte
Fig. 6 Detailansicht Solar
4.3.4 Detailansicht Energy Pilot
3 4
2
1
min. Einfl uss
12
11
Werte
Fig. 7 Detailansicht Energy Pilot
3
Warmwasser
Automatikbetrieb
55 °C
Automatik
3
Solar
105 °C
Automatik
5
Energy Pilot
Energy Controller: Heizkreis 2
70 %
Variable Stromtarif
2 4
5
6
7
WW-Ladung
2 4
5
6
58 °C
7
46 °C
8
9
4 6
7
8
9
max. Einfl uss
10
Warmwasser
9
1 ........... Einstellungen-Taste, es wird zur Einstellun-
gen-Anzeige gewechselt (siehe Pkt. 4.4)
2 ........... Weiter-Taste, wechseln zwischen Gerät und
Funktionen
3 ........... Funktionsbezeichnung (siehe Pkt. 4.5)
4 .......... Wechsel zum Hauptmenü (siehe Fig. 3)
5 ........... Betriebsart
6 .......... Temperaturenanzeige
7 ........... Einstellung der Warmwasser-Temperatur
8 .......... Infoebene (siehe Pkt. 7.5)
9 .......... Betriebswahl, es können die verschiedenen
Betriebswahlmöglichkeiten gewählt werden
(siehe Pkt. 7.3)
1 ........... Einstellungen-Taste, es wird zur Einstellun-
gen-Anzeige gewechselt (siehe Pkt. 4.4)
2 ........... Weiter-Taste, wechseln zwischen Gerät und
Funktionen
3 ........... Funktionsbezeichnung (siehe Pkt. 4.5)
4 .......... Wechsel zum Hauptmenü (siehe Fig. 3)
5 ........... Kollektortemperatur
6 .......... Warmwassertemperatur oben
7 ........... Warmwassertemperatur unten
8 .......... Anzeige für „wird geladen" oder „wird nicht
geladen"
9 .......... Betriebswahl, es können die verschiedenen
Betriebswahlmöglichkeiten gewählt werden
(siehe Pkt. 8.3)
10 ........ Infoebene (siehe Pkt. 8.4)
11 ......... Puffertemperatur TPS (Solar)
12 ......... Puffertemperatur TPE
1 ........... Energy Controller;
0 % = „inaktiv"
< 50 % =
= > 50 % =
2 ........... Auswahl des Heizkreises, welcher in der Detail-
ansicht des Energy Pilot angezeigt wird (siehe
Pkt. 9.3)
3 ........... Einstellungen-Taste, es wird zur Einstellun-
gen-Anzeige gewechselt (siehe Pkt. 4.4)
4 .......... Weiter-Taste, wechseln zwischen Gerät und
Funktionen
5 ........... Funktionsbezeichnung (siehe Pkt. 4.5)
6 .......... Wechsel zum Hauptmenü (siehe Fig. 3)
7 ........... Anzeige welcher Heizkreis eingetsellt ist
8 .......... Symbol und für Energy Controller
9 .......... Slider für Energy Controller
10 ........ Warmwasser-Funktion für Energy Pilot aktivie-
ren/deaktivieren (siehe Pkt. 9.6)
11 ......... Infoebene (siehe Pkt. 9.4)
12 ......... Betriebswahl, es können die verschiedenen
Betriebswahlmöglichkeiten gewählt werden
(siehe Pkt. 9.5)
