14. DIP-Schalter - Einstellung
nur bei der Regelung Infinity PLUS Wall möglich
VORSICHT Sachschaden
Die Regelung Infinity PLUS Wall hat, je nach Einstellen der DIP-Schalter verschiedene Funktionen z.B: Grund-
modul, Erweiterungsmodul oder Solarmodul. Auslieferungszustand ist Grundmodul, Verstellen der Dip-Schal-
ter muss stromlos erfolgen (eine neue Einstellung wird erst nach dem wiedereinschalten erkannt).
Grundmodul
1 2 3 4
2 Heizkreise, 1 Warmwasser mit Zir-
kulation, ist zusätzlich auch ein So-
larmodul vorhanden, wird der Warm-
wasserspeicher vom Grundmodul für
die Solarfunktionen verwendet
1 2 3 4
Hinweis!
Es ist immer nur eine Funktion pro Modul möglich. Für mehrere Funktionen wie z.B. Heizkreis und Solar wer-
den 2 dieser Module benötigt.
DIP-Schalter
1 2 3 4
1 2 3 4

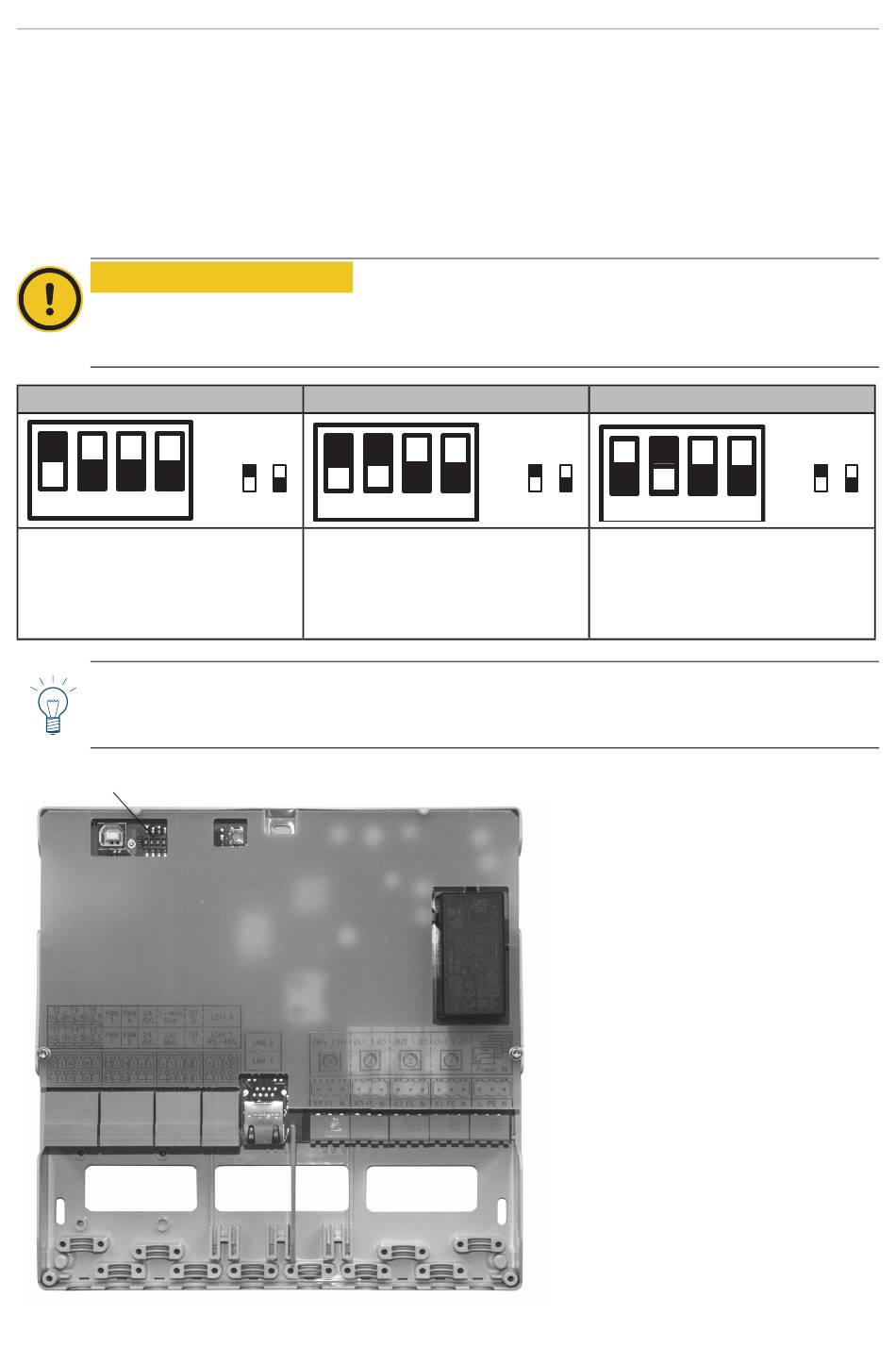

Fig. 128 Regelung Infi nity PLUS Wall
1 2 3 4
1 2 3 4
Erweiterungsmodul
ON OFF
1 2 3 4
2 Heizkreise, 1 Warmwasser mit Zir-
kulation
1 2 3 4
ON OFF
Solarfunktionen
50
1 2 3 4
Solarmodul
1 2 3 4
1 2 3 4
1 2 3 4
