Für den Servicetechniker/Heizungsfachmann
Funktion Starten:
Nach dem Start der Funktion wird die Heizkreispumpe eingeschaltet, der Motormischer bleibt geschlossen. Nach 10
min. wird die Vorlauftemperatur gemessen und der Wert als Start- und Endtemperatursollwert gespeichert.
Der Vorlauftemperatur-Sollwert wird auf 25 °C gestellt. Der Heizkreis wird für die eingestellte Dauer „Dauer T-Änderung"
mit dieser Temperatur betrieben. Anschließend wird der Sollwert ohne Rampe um den eingestellten Wert „T-Aufheizpha-
se" angehoben. Dieser Vorgang wiederholt sich, bis „T-Beharrung" erreicht wird.
Der Heizkreis wird für die eingestellte Dauer „Dauer Beharrung" mit diesem Wert betrieben. Nach Ablauf dieser Zeit
wird die Funktion beendet. Der Regler wechselt in die eingestellte Betriebswahl.
Beenden der Funktion:
Die Funktion wird nach Ablauf der vorgegebenen Zeiten regulär beendet, kann aber auch in der „Serviceebene" →
„Estrichausheizprogramm"mit „Programm beenden" beendet werden.
Außerdem wird die Funktion im Fehlerfall beendet.
16.8.3 Belegreifheizen
Beim Belegreifheizen wird die Vorlauftemperatur, ausgehend von der Starttemperatur, mit der Rampenfunktion täglich
um den eingestellten Wert „T-Aufheizphase" erhöht. Dieser Vorgang wiederholt sich, bis der Wert „T-Beharrung" erreicht
wird. Anschließend wird der Kreis für die Dauer „Dauer Beharrung" mit dieser Temperatur betrieben. Danach beginnt
die Abkühlphase. Der Vorlaufsollwert wird mit der Rampenfunktion täglich um den Wert „T-Abkühlphase" reduziert. Mit
Erreichen der Starttemperatur wird die Funktion beendet.
60
50
40
30
20
10
0
0 1 2 3

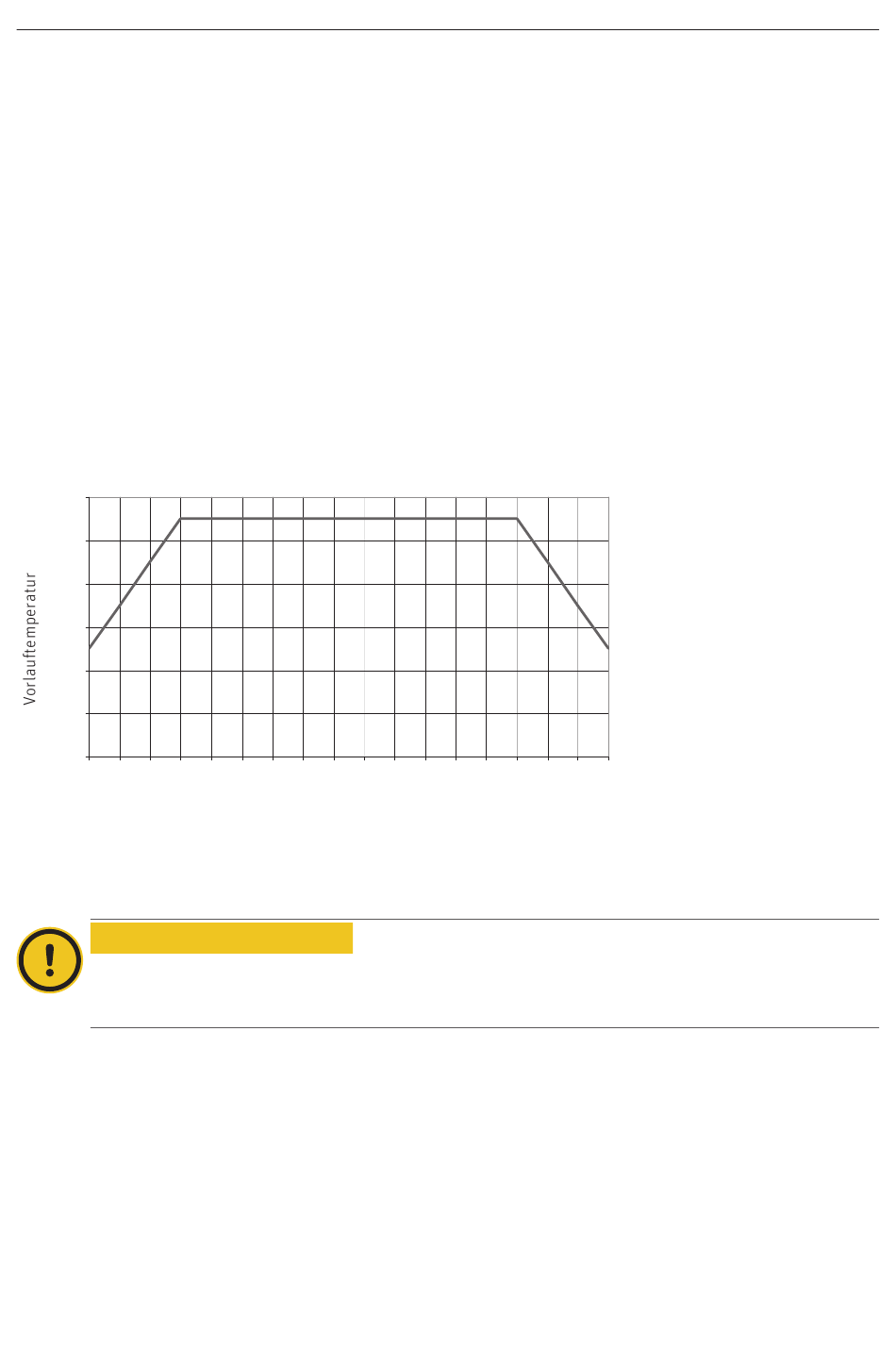

Diagramm 3
Funktion Starten:
Nach dem Start der Funktion wird die Heizkreispumpe eingeschaltet, der Motormischer bleibt geschlossen.
Nach 10 min. wird die Vorlauftemperatur gemessen und der Wert als Start- und Endtemperatursollwert gespeichert.
VORSICHT Sachschaden
Der Start- und Endtemperatursollwert muss nach Ablauf der 10 min. überprüft werden. Bei deutlicher Ab-
weichung gegenüber der Raumtemperatur muss der Heizkreis (z.B. Vorlauffühler) überprüft, die Funktion
beendet und neu gestartet werden.
Der Vorlauftemperatur-Sollwert wird mit einer Rampenfunktion berechnet. Der Wert ändert sich pro Stunde um „T-Auf-
heizphase" / „Dauer T-Änderung". Erreicht der so berechnete Vorlauftemperatur-Sollwert die Beharrungstemperatur,
wird der Wert nicht mehr erhöht und der Heizkreis für die Dauer „Dauer Beharrung" mit dem Wert „T-Beharrung" betrie-
ben. Anschließend beginnt die Abkühlphase. Der Vorlaufsollwert wird stündlich um „T-Abkühlphase" / „Dauer T-Ände-
rung" reduziert.
Beenden der Funktion:
Die Funktion wird regulär beendet, wenn der berechnete Vorlaufsollwert den Endwert erreicht, kann aber auch
in der„Serviceebene" → „Estrichausheizprogramm"mit „Programm beenden" beendet werden.
Außerdem wird die Funktion im Fehlerfall beendet.
4 5 6 7 8 9
Tage
10 11 12 13 14 15
63
Beispiel:
T-Aufheizphase = 10 K
T-Abkühlphase = –10 K
T-Beharrung = 55 °C
Dauer T-Änderung = 1 d
Dauer Beharrung = 11 d
T-Start = 25 °C
16 17
