Für den Elektriker
13.2 Anlege-Vorlauffühler für den Mischerkreis
Die Vorlauftemperatur ist zur Berechnung der Stellgröße des Mischers erforder-
lich. Ist in der Funktion Heizkreis in der „Serviceebene" → „Modulfunktionen"
→ „Heizkreis" → „Mischer Radiatoren", „Mischer Fussboden" oder „Vorlauf
Regelung" eine Mischerfunktion aktiviert, muss für die Funktion ein Anlege-Fühler
angeschlossen sein – siehe auch Pkt. 16.1.
Fehlt der Fühler oder ist der Fühler defekt, wird die Fehlermeldung „Fehler 296
Vorlauffühler defekt" ausgegeben und der Mischer nicht angesteuert.
Die Vorlauftemperatur kann in der Infoebene des jeweiligen Heizkreises abgelesen
werden.
Montageort:
f ca. 0,5 m am Vorlauf nach der Heizungspumpe.
f Vorlaufrohr gut säubern.
f Fühler mit Spannband befestigen.
f Elektrische Verdrahtung durchführen.
13.3 Warmwasserfühler
Der Warmwasserfühler ist für die Warmwasserbereitung erforderlich. Ist in der
Funktion Heizkreis in der „Serviceebene" → „Modulfunktionen" → „Warmwasser"
und in der Funktion Warmwasser in der „Serviceebene" → „Modulfunktionen" →
„WW-Kreis" der Warmwasserkreis aktiviert (WW-Ladepumpe oder Ladeventil), ist
für die Funktion ein Warmwasserfühler erforderlich – siehe auch Pkt. 16.1 und 18.1.
Fehlt der Fühler oder ist der Fühler defekt, werden die Warmwasser-Funktionen
gesperrt und die Fehlermeldung „Fehler 300 WW-Fühler defekt" ausgegeben.
Die Warmwassertemperatur kann in der Infoebene des Warmwasserkreises abge-
lesen werden.
Hinweis!
Die Warmwasserfunktion ist nur beim 1. Heizkreis möglich.
Montageort:
f In der Tauchhülse des Warmwasserspeicher (siehe Montageanleitung Warmwasserspeicher).
Montage:
f Fühler soweit wie möglich in die Tauchhülse einschieben.
VORSICHT Sachschaden
Die Tauchhülse muss trocken sein. Eventuelles Restwasser vor dem Einbau des Fühlers entfernen.
48

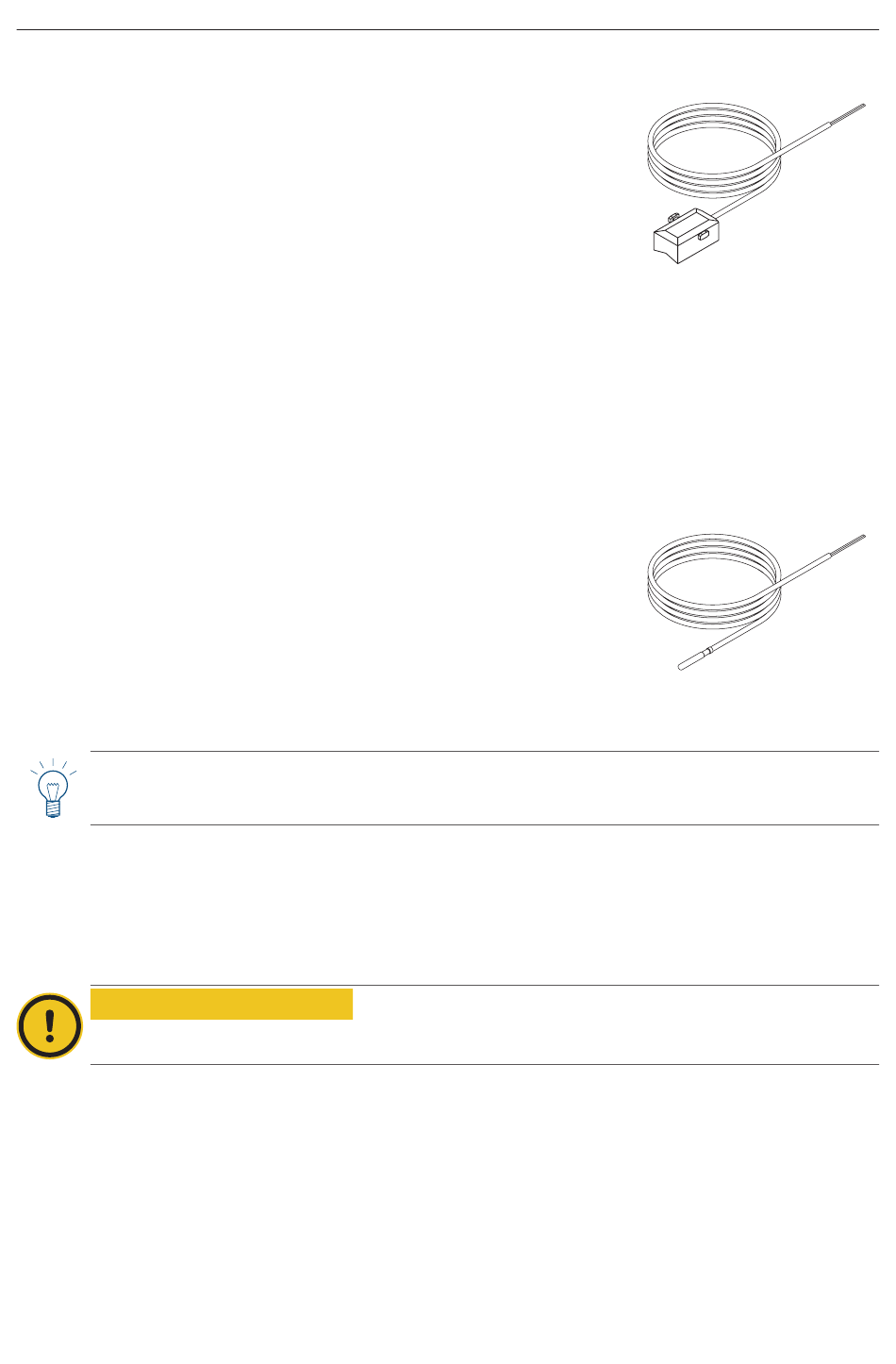

Fig. 123 Anlege-Vorlauffühler
Fig. 124 Warmwasserfühler
