Bedienung
4.2 Hauptmenü
Bei der Masterbedienung Touch wird beim Einschalten statt einem Startscreen gleich das Hauptmenü angezeigt – Fig. 3.
Im Hauptmenü werden die aktuelle Werte vom Gerät und/oder den Funktionsmodulen angezeigt.
Durch Tippen auf oder durch „Wischen" kann auf weitere Funktionsmodule gewechselt werden (Nur wenn diese
vorhanden sind und in der Serviceebene durch ein geschultes Servicepersonal eingestellt worden sind).
Durch „Tippen" im Hauptmenü zum Beispiel auf Heizkreis 1, wird auf die jeweilige Detailansicht gewechselt – siehe
Punkt 4.3.
Hinweis!
Jedes Modul kann als Grundmodul, Erweiterungsmodul oder Solarmodul verwendet werden. Die Einstellung
erfolgt mit DIP-Schalter. Es ist immer nur eine Einstellung pro Modul möglich. Für mehrere Funktionen wie
z.B. Heizkreis und Solar (Fig. 3) werden 2 dieser Module benötigt – siehe auch Pkt. 14.
2
1
BioWIN
65,2°C
Heizkreis 1
24,4°C

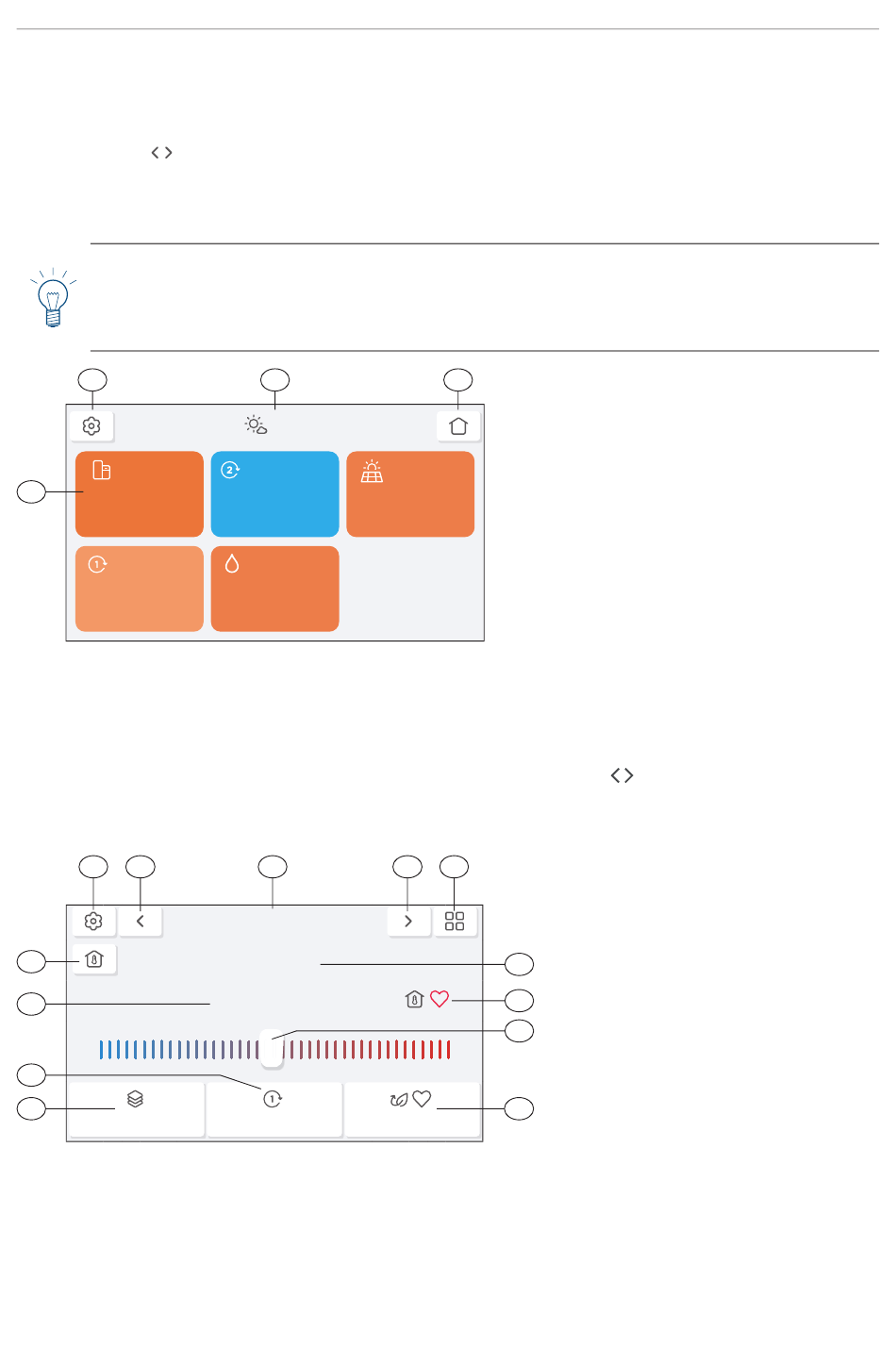

Fig. 3 Hauptmenü des Gerätes (z.B. Pelletskessel)
4.3

Detailansicht

Jedes Gerät und jede Funktion wie Heizkreis, Warmwasserkreis, Solar usw. haben eine eigene Detailansicht.
Der Wechsel auf einen andere Detailansicht erfolgt durch Drücken auf die Tasten
4.3.1

Detailansicht Heizkreis

3 4
2
1
12
11
Werte
Fig. 4 Detailansicht Heizkreis (z.B. Heizkreis 1)
3
16,3°C
Solar
Heizkreis 2
5°C 102,3°C
Warmwasser
54,7°C
5
Heizkreis 1
Eco / Comfort
22,0 °C
Programm 1 Eco / Comfort
4
1 ........... Wechsel zu Detailansicht (siehe Pkt. 4.3)
2 ........... Einstellungen-Taste, es wird zur Einstellungen-An-
3 ........... Aussentemperatur-Anzeige
4 .......... Startscreen, es wird zum Startscreen gewechselt
1 ........... Temperaturanzeige (Raumtemperatur,
4 6
2 ........... Auswahl der Temperaturanzeige zwischen
7
8
3 ........... Einstellungen-Taste, es wird zur Einstellun-
9
4 .......... Weiter-Taste, wechseln zwischen Gerät und
5 ........... Funktionsbezeichnung (siehe Pkt. 4.5)
6 .......... Wechsel zum Hauptmenü (siehe Fig. 3)
10
7 ........... Betriebsart
8 .......... Symbol für Eco, Comfort usw.
9 .......... Slider für Behaglichkeit Korrekturwert (siehe
10 ........ Eco / Comfort Taste (siehe Pkt. 6.5)
11 ......... Infoebene (siehe Pkt. 6.6)
12 ......... Betriebswahl, es können die verschiedenen
8
zeige gewechselt (siehe Pkt. 4.4)
(siehe Pkt. 4.1)
oder durch „Wischen".
Raumtemperatur Sollwert Heizen,
Raumtemperatur Sollwert Kühlen,
Vorlauftemperatur und Aussentemperatur)
Raumtemperatur, Raumtemperatur Sollwert
Heizen, Raumtemperatur Sollwert Kühlen,
Vorlauftemperatur und Aussentemperatur
(siehe Pkt. 6.3)
gen-Anzeige gewechselt (siehe Pkt. 4.4)
Funktionen
Pkt. 6.7.2)
Betriebswahlmöglichkeiten gewählt werden
(siehe Pkt. 6.4)
