Windhager INFINITY PLUS Montage- Und Bedienungsanleitung Seite 73

Für den Servicetechniker/Heizungsfachmann
Menüpunkte der Serviceebene für Funktion Solar
In der Serviceebene gibt es folgende Menüpunkte:
– Modulfunktionen
– Kollektortemperatur
– Solarpumpe
– Steuersignal invertiert
20.1 Modulfunktionen
Im Menüpunkt „Serviceebene" → „Modulfunktionen" kann die Solarfunktionen eingestellt werden.

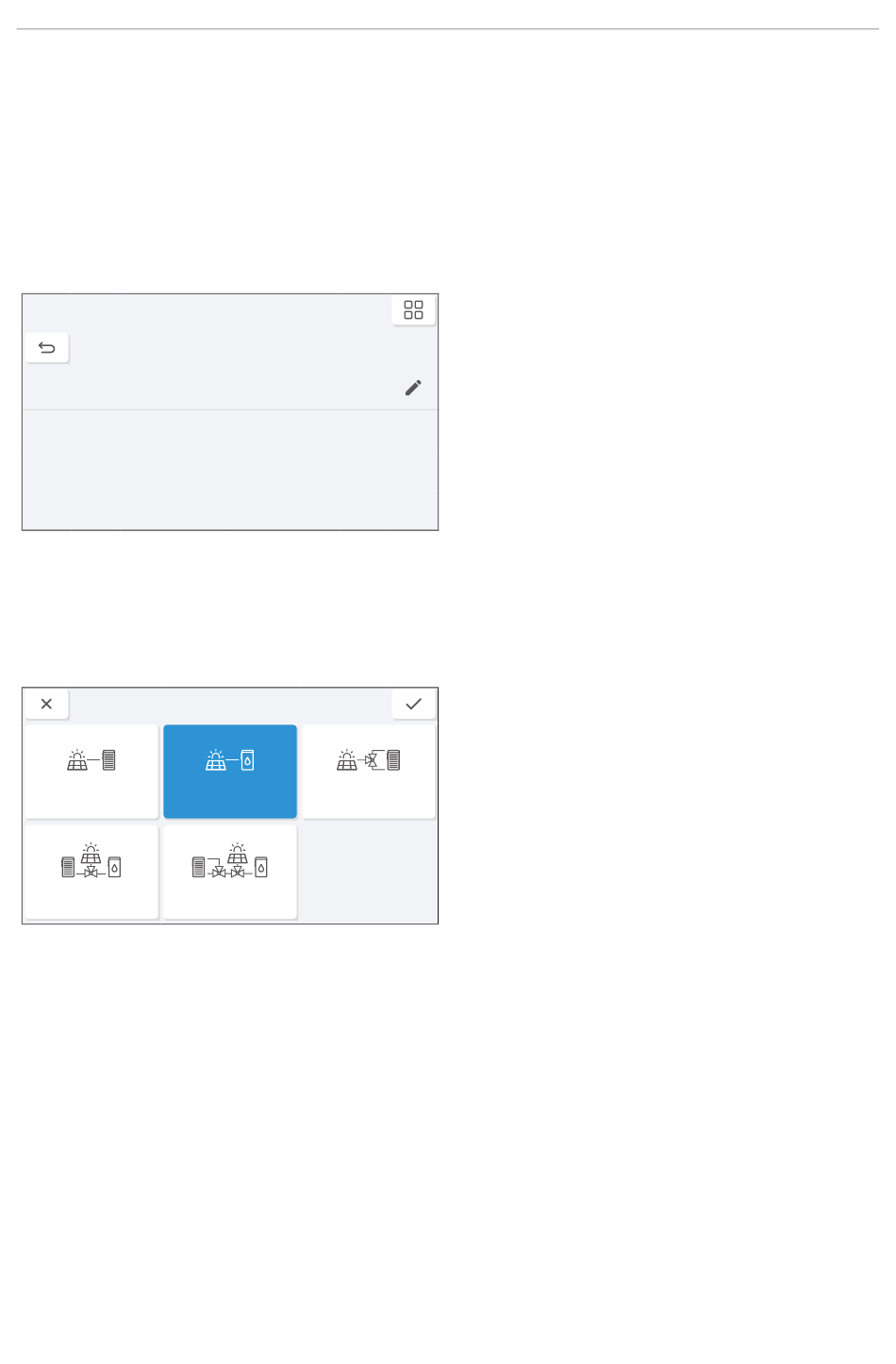

Modulfunktionen
Hydraulikschema Solar
Fig. 174
Modulfunktionen → Hydraulikschema Solar
Im Menüpunkt „Serviceebene" → „Modulfunktionen" → „Hydraulikschema Solar" kann die Solarvariante ausgewählt
werden. Die richtige Einstellung finden Sie im Hydraulikplan.
Hydraulikschema Solar
1
4
Fig. 175
1: Pufferbeladung
Die Solaranlage wird nur für die Pufferbeladung verwendet.
2: Warmwasserbeladung
Die Solaranlage wird nur für die Warmwasserbeladung verwendet.
3: Pufferbeladung mit Umschaltung für Pufferschnellladung
Die Solaranlage wird nur für die Pufferbeladung verwendet und kann je nach Anforderung zwischen Pufferbela-
dung-unten und Pufferbeladung-oben umschalten. Diese Variante ist nicht für Puffer mit Frischwassermodulen oder
Hygienespeicher gedacht.
4: Pufferbeladung mit Umschaltung für Warmwasserbeladung
Die Solaranlage wird für die Puffer- und die Warmwasserbeladung verwendet und kann je nach Anforderung zwi-
schen Pufferbeladung-unten und der Warmwasserbeladung umschalten. Diese Variante kann sowohl für die Um-
schaltung zwischen einem Puffer und einem Warm wasserspeicher sowie für einen Puffer mit Frischwassermodul
oder Hygienespeicher verwendet werden.
5: Pufferbeladung mit Umschaltungen für Pufferschnellladung und Warmwasserbeladung
Die Solaranlage wird für die Puffer- und die Warmwasserbeladung verwendet und kann je nach Anforderung zwi-
schen Pufferbeladung-unten, Pufferbeladung-oben und dem Warmwasserspeicher umschalten.
Solar
2
2 3
5
Werkseinstellung:
Einstellbereich:
73
2
1 bis 5
