13.4 Anlege-Fühler für WW-Zirkulationspumpe
Der WW-Zirkulationsfühler ist notwendig für die Steuerung der WW-Zirkulationspumpe
mit Temperatursteuerung. Ist in der Funktion Warmwasser in der „Serviceebene"
→ „WW-Zirkulationspumpe" → „Mit Temperatursteuerung" aktiviert, muss für die
Funktion ein Anlege-Fühler angeschlossen sein – siehe auch Pkt. 18.3.
Fehlt der Fühler oder ist der Fühler defekt, wird die Fehlermeldung „Fehler 317
WW-Zirkulationsfühler defekt" ausgegeben und die WW-Zirkulationspumpe nicht
angesteuert.
Die Vorlauftemperatur kann in der Infoebene des Warmwasserkreises abgelesen
werden.
Montageort:
f am Rohr zwischen der Zirkulationspumpe und dem WW-Registerboiler.
f Rohr gut säubern.
f Fühler mit Spannband befestigen.
f Elektrische Verdrahtung durchführen.
13.5 Motor für Mischer
Optimale Laufzeit des Motors sind ca. 120 Sekunden.
Es können auch Motore mit einer Laufzeit von 100 bis 240 Sekunden verwendet
werden.
f Mischer von Hand auf „Zu" Stellen.
f Motor auf das Mischerventil aufbauen.
f 0 – 10 V Steuersignal
230 VAC Motor nur mit Zubehör möglich:
f Drehrichtung des Stellmotors mit der Funktion Aktorentest (siehe Pkt. 21) über-
prüfen.
f Bei falscher Drehrichtung des Stellmotors die Anschlüsse bei den Klemmen tau-
schen.
13.6 Maximalbegrenzer (Anlege-Wächterthermostat)
erforderlich für einen Fußbodenheizkreis
Ein Maximalbegrenzer ist bauseits so zu montieren, dass bei Überschreitung der Maximaltemperatur im Heizkreis die
Spannungsversorgung der entsprechenden Heizungspumpe unterbrochen wird.
13.7 Kollektorfühler
Der Kollektorfühler ist für die Pufferladung mit einer thermischen Solaranlage
erforderlich. Ist in der „Serviceebene" → „Modulfunktionen" → „Solar" die Solar-
funktion aktiviert, ist für die Funktion ein Solarfühler erforderlich.
Die Kollektortemperatur kann in der Infoebene der Funktion Solar abgelesen wer-
den.
Fehlt der Fühler oder ist der Fühler defekt, wird die Fehlermeldung „Fehler 316
Kollektorfühler defekt" ausgegeben.
Montageort:
f Der Fühler muss entsprechend der Anleitung des solarthermischen Kollektors montiert werden.
49

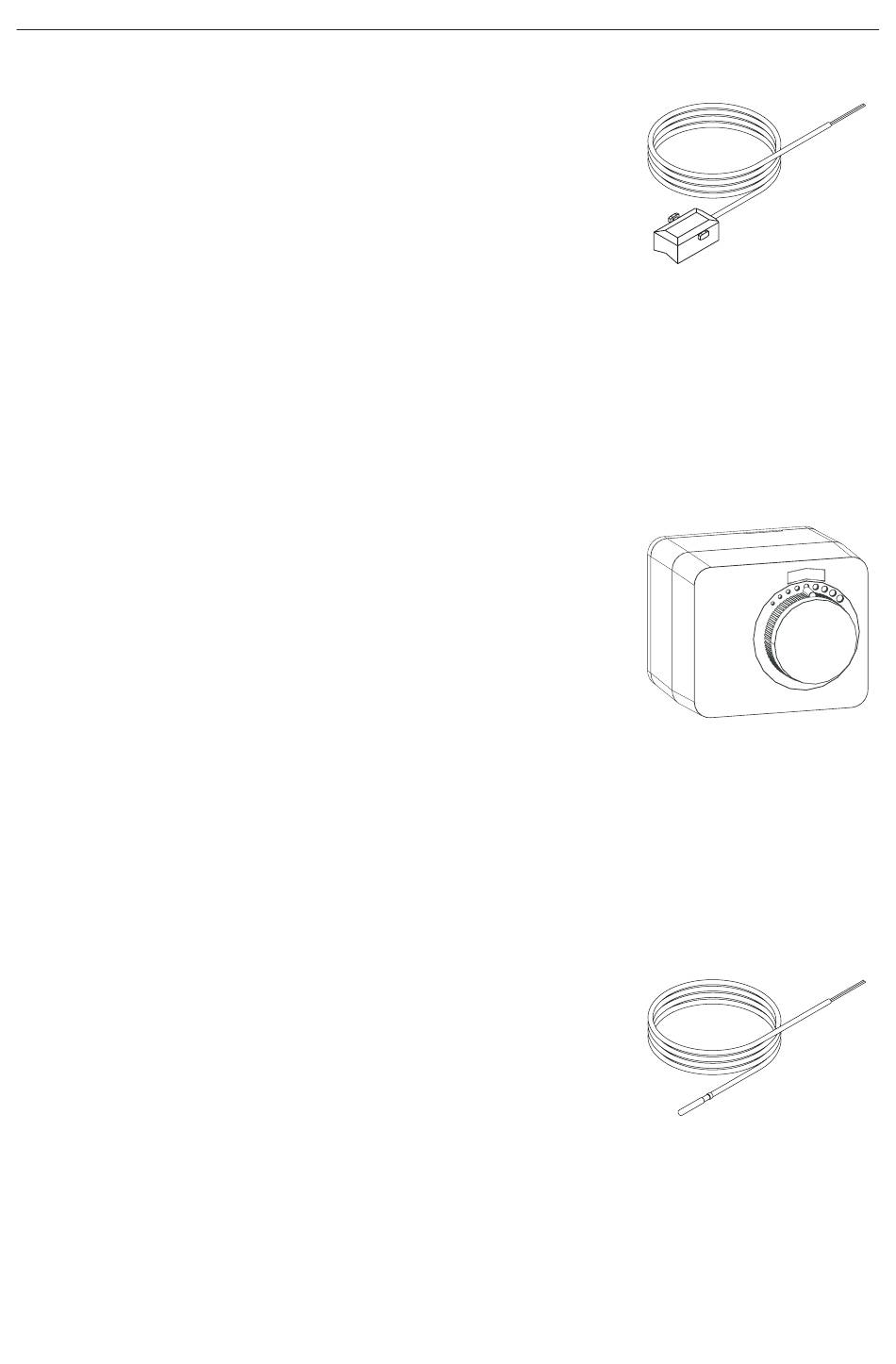

Fig. 125 Anlege-Fühler
Fig. 126 Motor
Fig. 127 Kollektorfühler
