Windhager INFINITY PLUS Montage- Und Bedienungsanleitung Seite 14
Heizkreis / solar regelung, bedienung über infowin touch / masterbedienung touch
Bedienung
4.7.2
WW-Zirkulationsprogramm
Hinweis!
Das WW-Zirkulationsprogramm wird nur angezeigt, wenn eine WW-Zirkulationspumpe vorhanden ist und
diese in der Serviceebene (Pkt. 18.3 WW-Zirkulationspumpe) aktiviert ist.
Für die Steuerung der Zirkulationspumpe steht das WW-Zirkulationsprogramm zur Verfügung. Je nach Einstellung in der
Serviceebene (Pkt. 18.3 WW-Zirkulationspumpe) können Schaltzeiten und Temperaturen eingeben werden.
Das WW-Zirkulationsprogramm ist ein Wochenprogramm (Mo bis So). Die Wochentage können einzeln verwendet oder
zu Blöcken zusammengefasst werden. Jedem Tag bzw. Block können bis zu 6 Schaltzeiten bzw. 6 Temperaturen zuge-
ordnet werden.
Tage bzw. Block erstellen:
Wochentage die Dunkel angezeigt werden, sind schon zu einem Block vereint d.h. es gelten alle darunter stehenden
Zeiten und Temperaturen. In Fig. 24 ist ein Block mit den Wochentagen Mo–Fr dargestellt.
Zum Entfernen oder Hinzufügen eines Tages einfach diesen markieren bzw. nicht markieren. Einzelne unmarkierte Tage
bilden jeweils einen Block. Mit den Tasten
Einzelne Tage können, wenn gewünscht, wieder zu einem Block zusammengefasst werden.
Schaltzeit, Temperaturwert ändern bzw. Umschalten zwischen Ein/Aus:
Zum Ändern einer Schaltzeit, Temperaturwert bzw. Umschalten zwischen Ein/Aus (1/0) auf den zu ändernden Wert drü-
cken und Wert ändern und bestätigen
Schaltzeit hinzufügen bzw. entfernen:
Zum Hinzufügen einer Schaltzeit auf die Taste „Zeit hinzufügen" bzw. „Zeit und Temperatur hinzufügen" drücken und
Wert eingeben. Zum Entfernen einer Schaltzeit auf die jeweilige Taste
Hinweis!
Eine hinzugefügte Schaltzeit wird nach dem Bestätigen
gereiht und die Temperatur auf 50 °C eingestellt.
Mo
Di
Mi
06:00
1
08:00
0
12:00
1

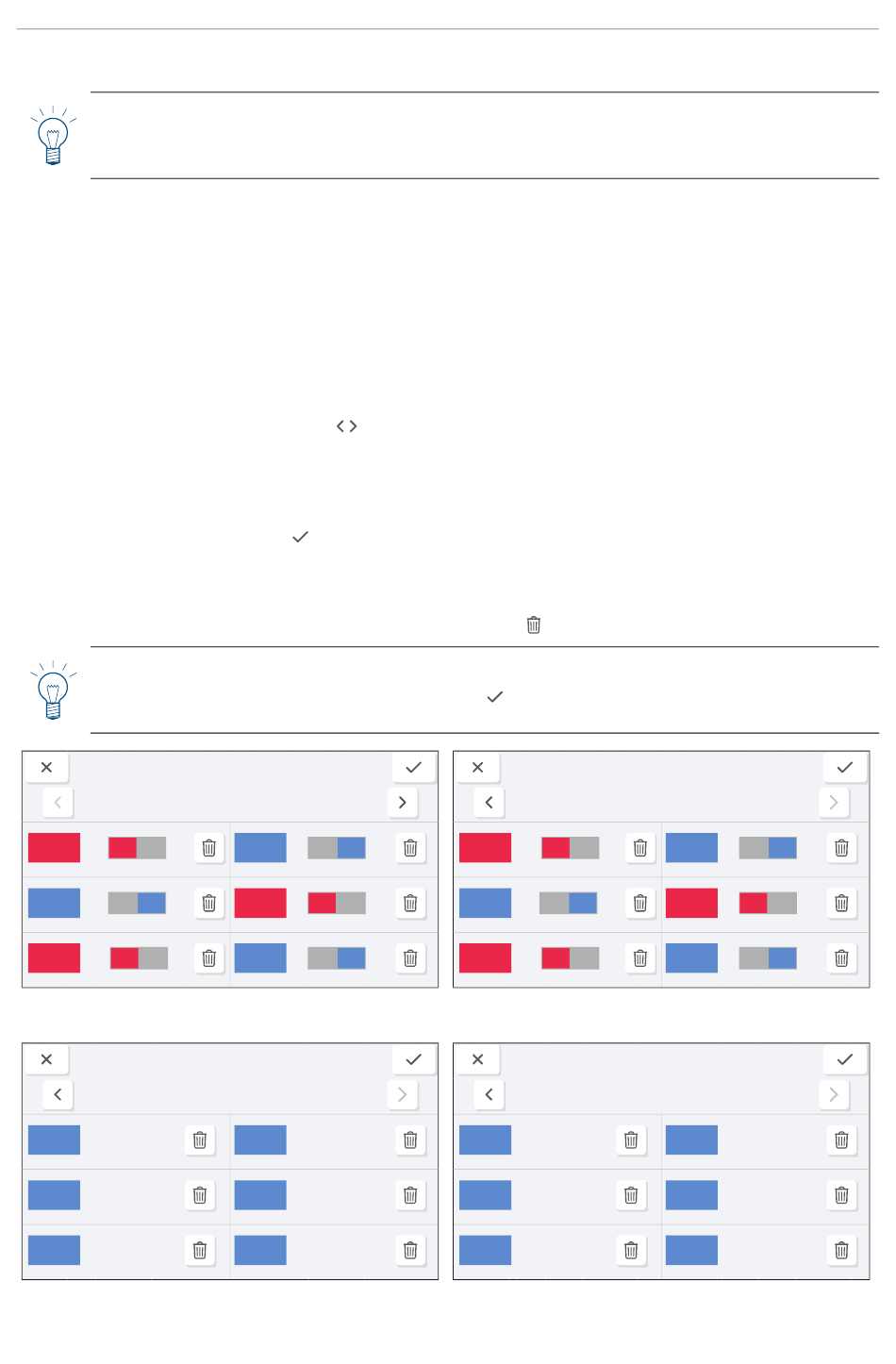

Fig. 24
Schaltzeiten bei „Mit Zeitsteuerung" und „Mit Impulssteuerung"
(Werkseinstellung Mo-Fr)
WW-Zirkulationsprogramm
Mo
Di
Mi
06:00
40 °C
08:00
10 °C
12:00
40 °C
Fig. 26
Schaltzeiten und Temperaturen bei „Mit Temperatursteuerung"
(Werkseinstellung Mo-Fr)
.
WW-Programm
Do
Fr
Sa
14:00
0
19:00
1
21:00
0
Do
Fr
Sa
14:00
10 °C
19:00
40 °C
21:00
10 °C
kann zwischen den einzelnen Tagen bzw. Blöcken gewechselt werden.
sofort automatisch zu den vorhandenen Schaltzeiten
So
Mo
07:00
09:00
12:00
Fig. 25
Schaltzeiten bei „Mit Zeitsteuerung" und „Mit Impulssteuerung"
(Werkseinstellung Sa, So)
So
Mo
07:00
40 °C
09:00
10 °C
12:00
40 °C
Fig. 27
Schaltzeiten und Temperaturen bei „Mit Temperatursteuerung"
(Werkseinstellung Sa, So)
14
drücken.
WW-Programm
Di
Mi
Do
Fr
14:00
1
20:00
0
22:00
1
WW-Zirkulationsprogramm
Di
Mi
Do
Fr
14:00
20:00
22:00
Sa
So
0
1
0
Sa
So
10 °C
40 °C
10 °C
