Windhager INFINITY PLUS Montage- Und Bedienungsanleitung Seite 47
Heizkreis / solar regelung, bedienung über infowin touch / masterbedienung touch
Für den Elektriker
8

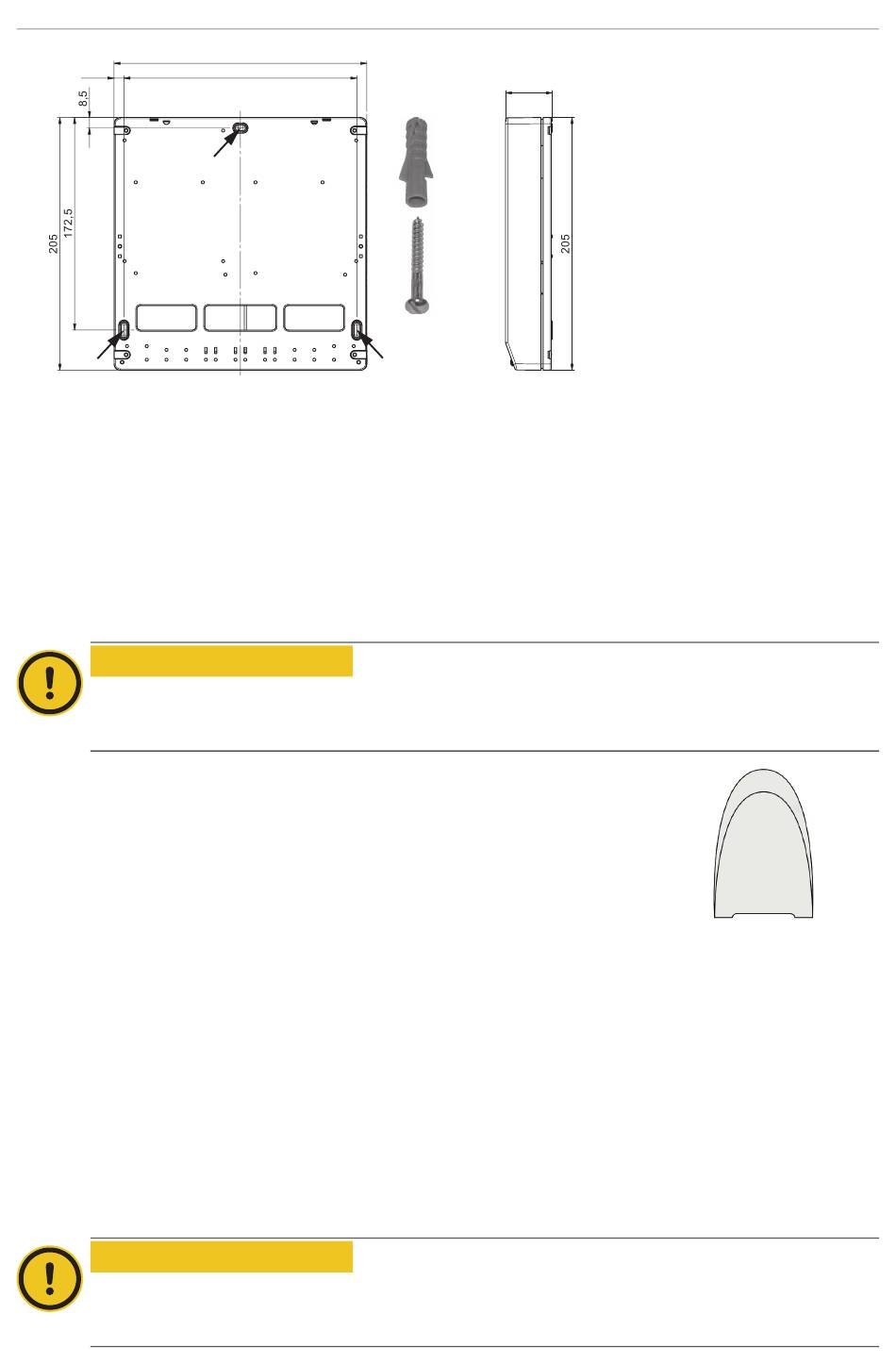

Fig. 121 Maßskizze - Ansicht von hinten
(1 : 5)
13. Elektrische Anschlüsse
Die Verbindung zum Gerät erfolgt mit einem LAN/Netzwerk-Kabel.
Die elektrische Verdrahtung ist bauseits herzustellen. Elektrische Anschlüsse nach den beiliegenden Anschlussplänen
erstellen. Alle Kabel unten ins Gehäuse führen und mit Zugentlastung befestigen.
Die Niederspannungsleitungen (230 VAC) müssen mit feindrähtigen PVC-Schlauchleitungen, Rundleitung Ø 6,5–8,3
mm z.B. H05VV-F (YMM-J) mit Nennquerschnitt 3 x 1,5 mm² und Kleinspannungsleitungen (5–12 VDC, Fühler- und
Datenleitungen) mit Nennquerschnitt max. 1,0 mm² erfolgen.
VORSICHT Sachschaden
Fühler- und Datenleitungen führen Kleinspannung (5 – 12 VDC) und dürfen keinesfalls gemeinsam mit
Niederspannungsleitungen (230 VAC) in einem Rohr oder Kabelkanal verlegt werden. Nichtbeachtung kann
zu Störungen oder Fehlfunktionen führen.
13.1
Außenfühler
Die Aussentemperatur ist für die Berechnung des Vorlauf- bzw. Kesseltemperatur-
Sollwerts erforderlich. Fehlt der Außenfühler oder ist dieser defekt, wird eine Aus-
sentemperatur von 0 °C vorgegeben und mit diesem Wert die Regelung betrieben.
Die Aussentemperatur kann in der Infoebene des jeweiligen Heizkreises abgelesen
werden.
Montageort:
f Möglichst an der Nord- oder Nordostwand hinter einem beheizten Raum.
f Ca. 2,5 m über dem Erdboden.
f Nicht über Fenster oder Luftschächten (Fremdwärmequellen).
Montage:
f Deckel nach oben abziehen.
f Gehäuse aufschrauben.
f Fühler an der Wand befestigen.
f Kabellitzen (2 x 0,6 mm², max. 100 m Länge) anschliessen.
f Gehäuse verschrauben und Deckel aufsetzen.
VORSICHT Sachschaden
Damit kein Wasser eindringen kann, muss der Außenfühler fest an eine senkrecht Wand mit der Kabeleinführung
nach unten befestigt werden. Feuchtigkeit im Fühlergehäuse führt zu Temperaturverfälschung bzw. Zerstö-
rung des Außenfühlers.
