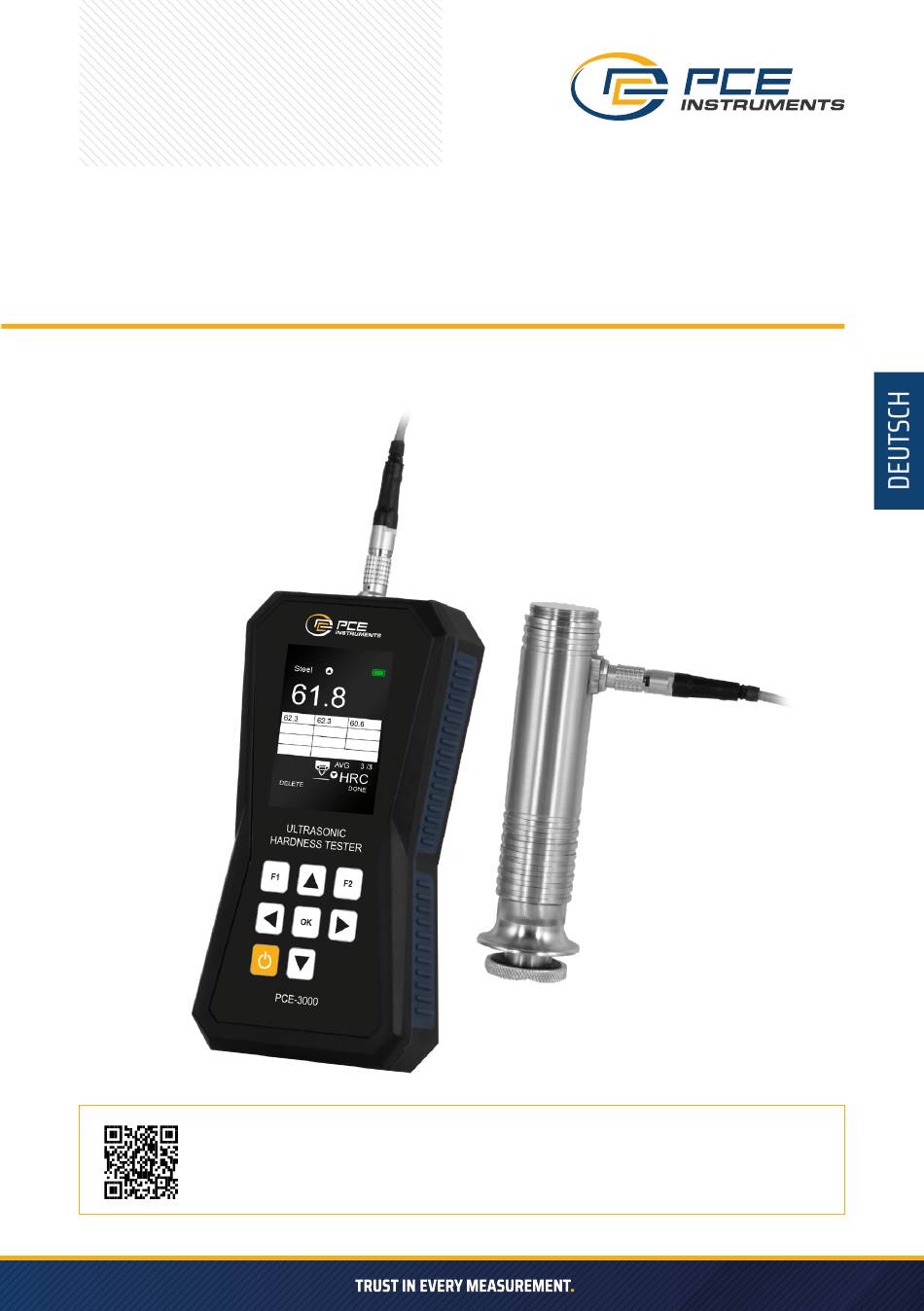

- Seite 1 BEDIENUNGSANLEITUNG HÄRTEMESSGERÄT PCE-3000 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Einführung
EINFÜHRUNG Der PCE-3000 UCI-Härteprüfer bietet Präzision, Vielseitigkeit und Benutzerfreundlichkeit für zuverlässige Härtemessungen. Mit seinem großen TFT-Farbdisplay unterstützt er mehrere Härteskalen (HV, HRC, HB, HRB), ermöglicht Tests in jedem Winkel und kann bis zu 150 Messwerte speichern. Mit seinem stoßfesten Design und der vollständigen Konformität mit den ASTM A1038-Normen ist er die ideale Lösung für die Qualitätskontrolle und genaue Materialbewertung in industriellen Umgebungen. -
Seite 3: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Messbereich HV: 20 ... 999 HRC: 15 ... 80 HB: 20 ... 999 HRB: 20 ... 120 Härteskala HV / HRC / HB / HRB Messrichtung 360° Wiederholgenauigkeit Innerhalb von +/- 3 % für HV und HB Innerhalb von +/- 1,5 für HRC und HRB Standard ASTM A1038 Leistung... -
Seite 4: Betrieb
» Verbinden Sie ein Ende des Kabels mit der UCI-Sonde und das andere Ende mit dem UCI-Hauptgerät, wie in den obigen Abbildungen gezeigt. Stellen Sie sicher, dass die Ausbuchtung (roter Punkt) an der UCI- Sonde und am Hauptgerät korrekt mit der Kerbe ausgerichtet ist. Verdrehen oder drehen Sie das Kabel beim Einstecken nicht, da dies sowohl das Hauptgerät als auch die Sonde beschädigen kann. -
Seite 5: Einstellungen
BETRIEBSSYSTEM Wenn Sie das PCE-3000 einschalten, erscheint der Startbildschirm. Der Hauptbildschirm enthält die folgenden vier Optionen: » Messungen » Einstellungen » Archiv » Info Um auf eine dieser Optionen zuzugreifen, drücken Sie die OK-Taste. Um zum Startbildschirm zurückzukehren, drücken Sie die OK-Taste erneut. - Seite 6 So richten Sie den Ergebnisbereich ein Rufen Sie das Menü Einstellungen auf und wählen Sie die Option Ergebnisbereich aus, indem Sie Ein auswählen. » Nennwert: Bezeichnet die erwartete oder angestrebte Härte » Akzeptanzbereich: Bezeichnet den Toleranzbereich um den Nennwert herum Beispiel: Bei der Prüfung eines Blocks mit 41 HRC: »...
-
Seite 7: Uci-Kalibrierung
Angenommen, Sie haben einen einzelnen Referenzblock oder Kalibrierblock mit einer bekannten Härte von 161 HV. Sie möchten das PCE-3000 für diesen Block kalibrieren und im UC1-Slot speichern. Navigieren Sie zu UC1 und wählen Sie die HV-Skala aus (da Sie einen Block mit einer Skala von 161 HV haben). Sie können die Skala entsprechend dem von Ihnen verwendeten Blocktyp auswählen. - Seite 8 Wir verwenden die Option CAL BLOCK 1, da wir in diesem Beispiel einen Referenzblock oder Kalibrierblock verwenden. Stellen Sie unter CAL BLOCK 1 den Wert mit den Navigationstasten auf 161 ein (siehe Abbildung C). Nehmen Sie dann fünf Messungen am Block vor. Das Gerät berechnet den Durchschnitt der Ergebnisse und zeigt sie an (siehe Abbildung D).
- Seite 9 LOAD (Belastung anwenden) auf dem Bildschirm. Nach dieser Aufforderung muss der Benutzer den erforderlichen Druck auf die Sonde ausüben. Wartung und Pflege Eine regelmäßige Wartung trägt dazu bei, die genaue und langlebige Leistung des PCE-3000 sicherzustellen. » Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Vermeiden Sie aggressive Reinigungsmittel.
-
Seite 10: Fehlerbehebungsanleitung
FEHLERBEHEBUNGSANLEITUNG Problem Mögliche Ursache Lösung Keine Stromversorgung Batterie leer oder defekt Akku aufladen oder austauschen Ungenaue Messwerte Abgenutzte Spitze, verschmutzte Spitze/Oberfläche reinigen, neu Oberfläche, schlechter Kontakt kalibrieren, Sonde überprüfen Sonde nicht erkannt Lose oder falsche Verbindung Sonde wieder anschließen oder die richtige Sonde verwenden Kalibrierung fehlgeschlagen Instabiler Kontakt oder falscher... -
Seite 11: Entsorgung
