Typ 4170 Trübungssensor

Kalibrierung mit Formazin

Schritt
1 Mediumsfluss stoppen und den Typ 4170 Trübungssensor aus der Leitung
entfernen.
WARNUNG!
Gefahr durch unter Druck stehende Leitung!
Bevor der Sensor aus der Prozessleitung entfernt werden kann, muss die
Leitung vollständig drucklos gemacht und entleert werden. Andernfalls kann
es zu schweren Verletzungen durch austretende Prozessflüssigkeit oder
Druckentlastung kommen.
► Die richtigen Verriegelungs- und Sicherheitsverfahren sind stets zu befol-
gen.
2 Die Saphirglasfenster und die umliegende Oberfläche mit Haushaltsspülmittel
reinigen.
HINWEIS
Schmutz, Verunreinigungen oder Ablagerungen könnten das Ergebnis beein-
flussen. Eine saubere Optik ist für eine präzise und wiederholbare Überprüfung
unerlässlich.
3
Formazinlösung vorbereiten:
Giessen Sie Formazin in ein sauberes Becherglas oder einen passenden
Behälter. Einen Magnetrührer verwenden, um eine kontinuierliche Durchmi-
schung aufrechtzuerhalten und eine Sedimentation während der Kalibrierung
zu verhindern.
HINWEIS
Immer frisch präparierte oder zertifizierte Formazin-Lösungen verwenden.
Verdünnung vermeiden und die Lösungen gemäss den Empfehlungen des
Herstellers lagern. Die Genauigkeit der Kalibrierung hängt vom korrekten
Umgang mit der Lösung und der Sauberkeit des Sensors ab.
4 Sensor einsetzen:
Den Trübungssensor Typ 4170 vorsichtig in den Behälter einsetzen. Darauf
achten, dass das optische Fenster und der Lichtabsorber vollständig in die
Formazinlösung eingetaucht sind.
Luftblasen auf der Optik vermeiden.

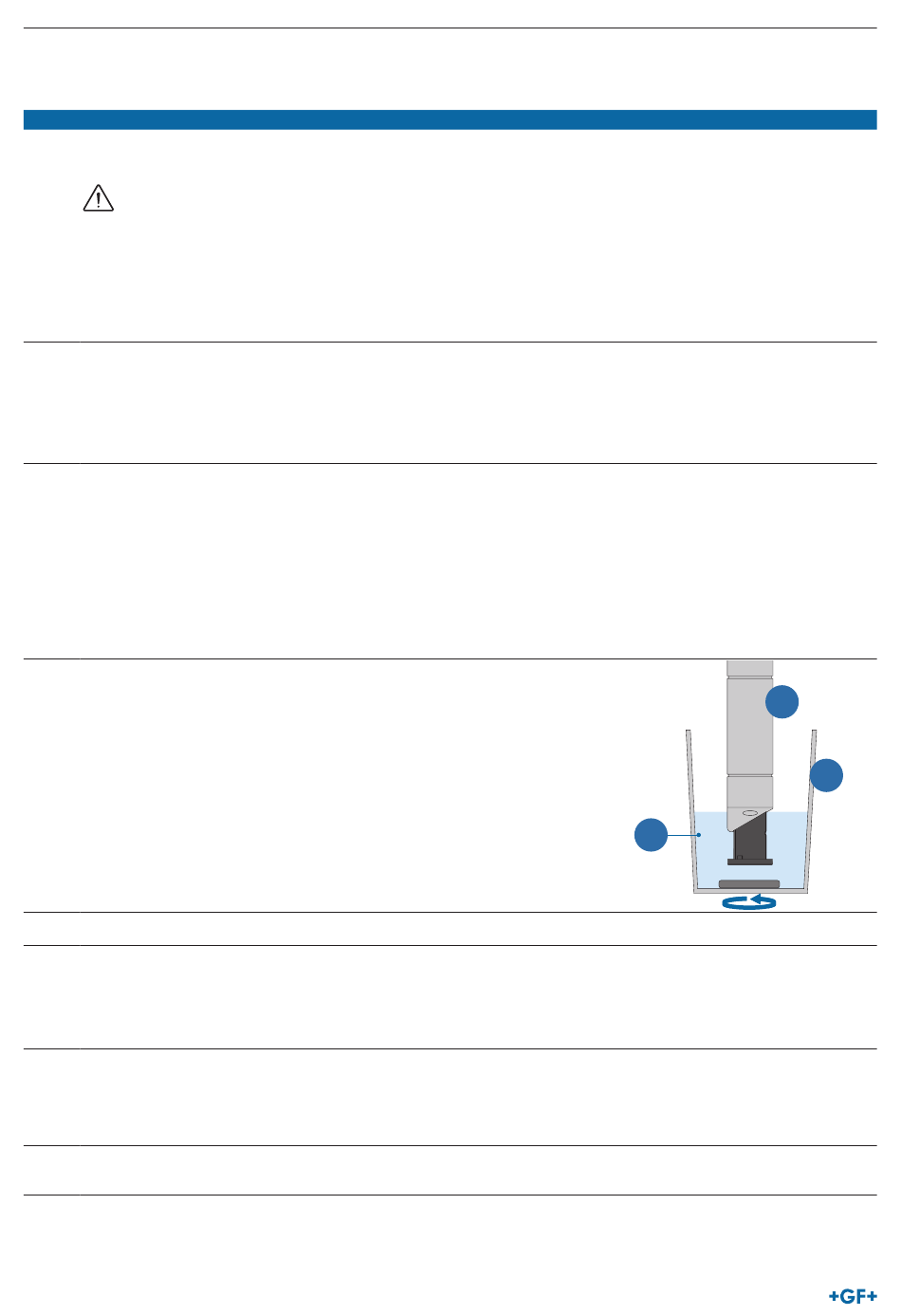

A: Behälter mit Magnetrührer
B: Typ 4170 Trübungssensor
C: Formazin-Lösung
5 Warten, bis sich der Messwert des Sensors stabilisiert hat. Dies kann je nach
Temperatur und Medientemperaturen bis zu einigen Minuten dauern.
6 1-Punkt-Kalibrierung durchführen:
1. Zu der Funktion Kalibrieren navigieren.
2. 1-Punkt-Kalibrierung wählen.
3. Den zertifizierten Trübungswert des Formazin-Standards (z. B. 20,0 FNU)
eingeben.
7 Bestätigen und speichern:
Die Kalibrierung bestätigen, sobald der Messwert stabil ist und innerhalb der
zulässigen Toleranz liegt.
Der Transmitter speichert den Offset-Wert für laufende Messungen.
9 Reinigung:
Vor dem erneuten Einsatz, den Sensor nach dem Kalibrieren gründlich mit
sauberem Wasser reinigen, um Formazinreste zu entfernen.
34
Bedienungsanleitung
B
C
Magnetic stirrer
A
