Bedienungsanleitung
4.3

Online-Installation (Bypass)

Während die direkte Inline-Installation die empfohlene und bevorzugte Methode für den Typ 4170 Trübungssensor ist, ist eine
optionale Bypass-Durchflusszelle erhältlich, um spezifischen Standort- oder Kundenanforderungen gerecht zu werden. Bei einer
Bypass-Konfiguration wird ein Teil des Prozessmediums zur Messung durch die Durchflusszelle umgeleitet und in den Abfluss
abgeleitet, sodass die Trübungsüberwachung ohne Unterbrechung des Hauptstroms möglich ist.
Bypass-Installationen sollten nur in Betracht gezogen werden, wenn eine Inline-Montage nicht möglich ist, da sie insbesondere in
Systemen mit Druckschwankungen zu Problemen wie Luftblasenbildung führen können. Um eine stabile Messung zu gewährleis-
ten, wird ein Entlüftungssatz (als Zubehör erhältlich) vor der Durchflusszelle empfohlen, um eingeschlossene Luft zu entfernen.

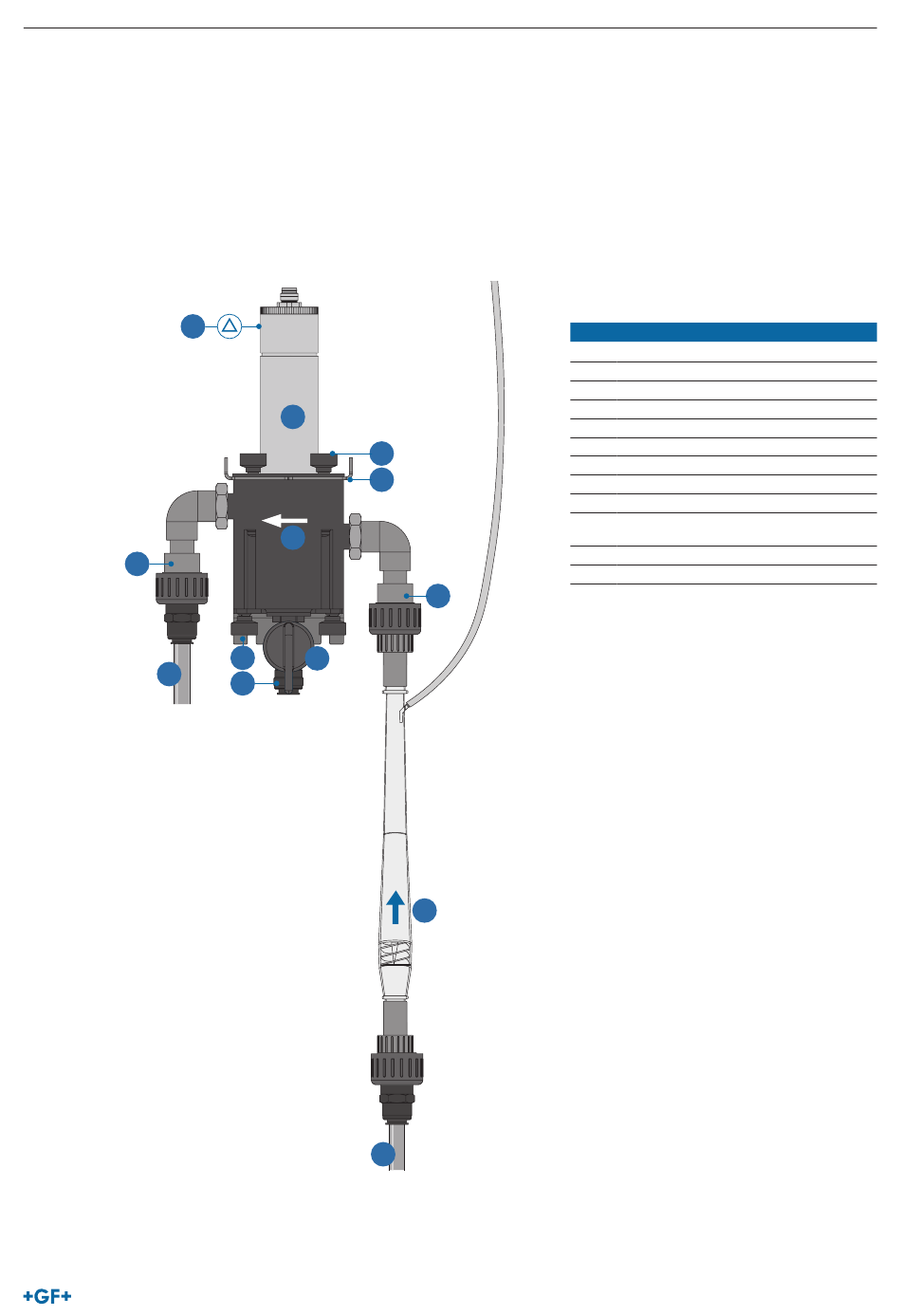

Übersicht
10
5
12
1
3
2
Flow direction
9
8 6
7
12
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
4
HINWEIS!
Bei Online-Installationen kann es zur Bil-
dung von Luftblasen kommen, welche die
Trübungsmessungen stören können. Wenn
Luftblasen vorhanden sind oder erwartet
werden, wird empfohlen, ein Entlüftungsset
(11) vor dem Einlass (4) zu installieren.
11
Typ 4170 Trübungssensor
Bezeichnung
Typ 4170 Trübungssensor
Montagehalterungen
Befestigungsschrauben
Einlass
Auslass
Ventil für Drainage-Fliesszelle
Drainage-Auslass
Halterung für die Wandmontage
Durchflussrichtung des Mediums
Markierung der Durchflussrichtung,
Auslassseite
Entlüftungssatz (optional)
Flexible Schläuche
