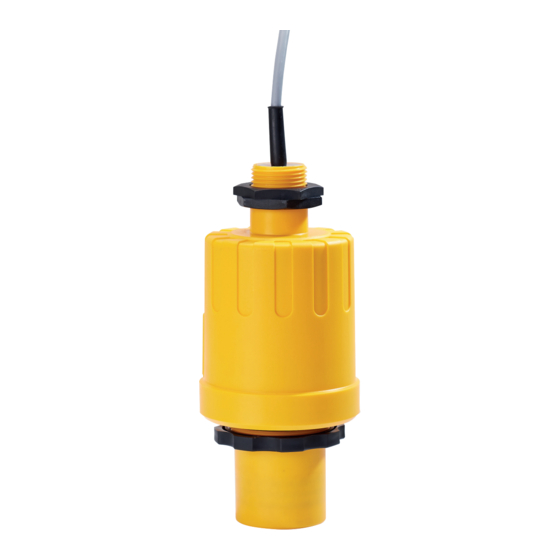

- Seite 1 GF Piping Systems Bedienungsanleitung 2270 Ultraschall-Füllstandssensor...
- Seite 2 ...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheit und Verantwortung ....................... 2 1.1 Bestimmungsgemässe Verwendung ..................... 2 1.2 Sicherheitsvorschriften für die Ex geprüften Geräte ................2 2. Transport und Lagerung ........................2 3. Aufbau und Funktion ..........................2 3.1 Aufbau ..............................2 3.2 Funktion ..............................3 3.3 Grundprinzip und grundlegende Begriffe der Ultraschallmessung ............ -
Seite 4: Sicherheit Und Verantwortung
Sicherheit und Verantwortung 1. Sicherheit und Verantwortung 1.1 Bestimmungsgemässe Verwendung 2270 Ultraschall-Füllstandssensoren werden zur Füllstands- und Volumenmessung in Flüssigkeitsbehältern und -becken, zur Durchflussmessung in offenen Kanälen eingesetzt. Die Füllstandsmessung, basierend auf dem berührungsfreien Ultraschallprinzip, hat sich gerade dort als zuverlässig erwiesen, wo der Kontakt mit dem zu messenden Medium aus verschiedenen Gründen vermieden werden muss, z.B. -
Seite 5: Funktion
Die intelligente Elektronik verarbeitet das empfangene Signal, wählt das Nutzecho aus und berechnet aus der Laufzeit die Distanz zwischen dem Sensor und der Mediumoberfläche, die die Basis aller Ausgangssignale des 2270 Ultraschall-Füllstandssensors bildet. Die Schallwandler haben einen Schallkeulenwinkel von 5°-7° bei -3 dB. Dies ermöglicht eine sichere und zuverlässige Messung auch in schmalen Behältern mit ungleichmäßigen Seitenwänden und in... -
Seite 6: Identifikation
Bedienungsanleitung Aufbau und Funktion Minimale Messdistanz (X ) (Blockierdistanz) ist die Distanz, in der das Gerät, bestimmt durch die Ultraschalltechnik und die Konstruktion des Schallwandlers, nicht messen kann (Totzone). Der Wert kann unter P05 ausgelesen werden. Diese Distanz kann durch Programmierung erweitert werden, wenn es zur Vermeidung von Störeffekten durch Störechos von Festobjekten notwendig ist (Nahausblendung) Maximale Messdistanz (X ) ist die grösste Messdistanz, d.h. -
Seite 7: Technische Daten
Technische Daten Bedienungsanleitung 4. Technische Daten Allgemein Allgemein 2270-X-XX-4 2270-X-XX-6 Messbereich 0.2 bis 4 m / 0.65 bis 13 ft 0.25 bis 6 m / 0.82 bis 20 ft Schallkeulenwinkel 6° 5° Messgenauigkeit* ± (0.2 % der aktuellen Distanz, 0.05 % vom Messbereich) -
Seite 8: Abmessungen
Bedienungsanleitung Technische Daten 4.1 Abmessungen Variante 1 ½” BSP/ NPT Variante 2” BSP/ NPT 1 ” B S P 1 ” B S P Ø 9 6 Ø 9 6 1 ½ ” B S P 2 ” B S P v a g y N P T v a g y N P T 4.2 Lieferumfang... -
Seite 9: Installation
Installation Bedienungsanleitung 5. Installation 5.1 Füllstandsmessung Position Die beste Position für den 2270 Ultraschall- Füllstandssensor ist im Radius r=(0,3…0,5R) des (runden) Behälters/Silos. (Beachten Sie auch den Schallkeulenwinkel) Ausrichtung Die Abstrahlfläche des Sensors muss parallel zu der Flüssigkeitsoberfläche innerhalb von 2-3 sein. - Seite 10 Bedienungsanleitung Installation Sensoraufsatz Die Kanten des Sensoraufsatzes sind abzurunden und die Oberfläche glatt zu arbeiten. D min BSP/ NPT 1 ½” BSP/ NPT 2” 150 50 200 50 250 65 300 80 1 0 0 D m i n . D m i n .
-
Seite 11: Elektrischer Anschluss
Installation Bedienungsanleitung 5.2 Elektrischer Anschluss Überzeugen Sie sich, dass der Verteilerkasten bzw. das Anschlusskabel spannungsfrei ist. (Verwenden Sie ein Kabel mit Aderquerschnitt 2 x 0,5 mm oder grösser) Schalten Sie das Gerät ein und führen Sie die Programmierung aus. Bedeutung der Verlängerung des Aderfarben:... -
Seite 12: Inbetriebnahme/ Einstellung
Bedienungsanleitung Inbetriebnahme/ Einstellung Anschluss an 9900 Universal- Transmitter 6. Inbetriebnahme/ Einstellung 6.1 Handhabung Bei dem richtig angeschlossenen Gerät tickt der Schallwandler nach Einschalten der Versorgungsspannung und nach etwa 10-20 s leuchten die ECHO LED und am Analogausgang erscheint das 4-20 mA Signal. Das Gerät wird der Werksvorgabe entsprechend arbeiten. Durch entsprechende Programmierung kann das Gerät an die gegebene Anwendung angepasst werden. -
Seite 13: Programmierung
Programmierung Bedienungsanleitung 7. Programmierung Über die HART Schnittstelle ist der Zugriff auf alle Parameter möglich. Das Gerät kann auf folgende Art programmiert werden: Über den PC mit Hilfe der Software Eview light. Dabei ist ein HART Modem in der Stromschleife zu verwenden. - Seite 14 Bedienungsanleitung Programmierung DIST LEV % LEV%= Ferngegebener Wert DIST LEV=H-DIST Einzustellende Parameter P00 P01(a) = 0 P01(a) = P01(a) = ≥ X ≥ ≥ 100% VOL% VOL%= Ferngegebener Wert (H-DIST) P40…P45 Einzustellende Parameter P01(a) = P01(a) = P02(b) P02(b)
- Seite 15 Mediumoberfläche bzw. Behälterboden, die zu messen ist. In der Tabelle sind die maximal messbaren Distanzen (X ) für die einzelnen Geräte aufgelistet. Für die konkrete Messaufgabe ist der Paramater P04 auf die maximal zu messende Distanz (H) umzuschreiben. 2270 Ultraschall- Maximale Messdistanz X m/ft Füllstandssensor für Schallwandlerwerkstoff PP / PVDF Flüssigkeiten...
- Seite 16 Sensoraufsatzes oder anderen in den Ultraschallkegel reichenden Gegenständen verursacht wurden, angewendet. Bei Eingabe eines Wertes größer als der Vorgabe wird die Blockierdistanz erweitert und auf dem eingegebenen Wert gehalten. 2270 Ultraschall- Minimale Messdistanz X m/ft Füllstandssensor für Schallwandlerwerkstoff PP / PVDF Flüssigkeiten...
- Seite 17 Programmierung Bedienungsanleitung P06: - - - - Fernausblendung Die Fernausblendung wird zur Unterlassung falscher Füllstands-/Volumenangaben und Ausgangsaktionen unterhalb des in P06 eingegeben Füllstandes verwendet. Die Fernausblendung kann zur Vermeidung von Störeffekten d.h. falschen Ergebnissen, die z.B. Heizkörper oder andere störende Objekte (Schlamm, runder Siloboden usw.) liefern, genutzt werden.
-
Seite 18: Analogausgang
– X (siehe Tabellen unter P04 und P05) P12: - - - a Fehlermeldung am Analogausgang Im Falle eines Fehlers wird der Analogausgang des 2270 Ultraschall-Füllstandssensors einen der folgenden Werte ausgeben: Fehlermeldung HOLD (letzter Wert halten) 3,8 mA 22 mA... -
Seite 19: Digitale Kommunikation
Programmierung Bedienungsanleitung 7.3 Digitale Kommunikation P19: - - - a Adresse des Gerätes Damit können verschiedene in einer Schleife unterscheiden werden. Der Adressenwert kann zwischen 0…15 gewählt werden. Bei Adresse ”0” funktioniert der Stromausgang Bei Adresse >0 wird der Stromausgang auf fix 4 mA festgelegt. ... - Seite 20 Bedienungsanleitung Programmierung P24: - - - a Füllstand-Verfolgungsgeschwindigkeit Mit diesem Parameter kann die Auswertungsgeschwindigkeit auf Kosten der Genauigkeit erhöht werden. Verfolgungs- Bemerkung geschwindigkeit Standard für die meisten Anwendungen Schnell für sich schnell ändernde Füllstände nur für spezielle Anwendungen (Messbereich ist reduziert auf 50% des Nennbereiches).Das Messfenster ist inaktiv und der Füllstandssensor wird praktisch augenblicklich Spezial...
- Seite 21 Programmierung Bedienungsanleitung P26: Befüllgeschwindigkeit (m/h) Werksvorgabe: 2000 P27: Entleergeschwindigkeit (m/h) Benutzen Sie diese Parameter für zusätzlichen Schutz vor Echoverlust bei Medien, bei denen während der Befüllung Staub (bei Pulvern oder staubenden Granulaten) oder starker Dampf auftritt. Die Parameter dürfen nicht kleiner sein, als die schnellste, mögliche Füll-/Entleerungsgeschwindigkeit des Behälters/Silos ist.
-
Seite 22: Volumenmessung
Bedienungsanleitung Programmierung - - - - Ausblendung eines Störobjektes Sie können ein Festobjekt, das sich im Behälter befindet und die Messung beeinträchtigt, ausblenden. Geben Sie die Entfernung des Objektes von der Abstrahlfläche an. Um diese genau feststellen zu können, benutzen Sie die Echokarte (P70). Werksvorgabe: 0 P31: - - - -... -
Seite 23: Durchflussmessung
Programmierung Bedienungsanleitung P41-45: - - - - Behälterabmessungen Stehender zylindrischer Stehender zylindrischer Stehender rechteckiger Behälter Behälter mit Behälter mit mit oder ohne Rutsche kugelförmigem Boden kegelförmigem Boden Ohne Rutsche sind P43, P44 und P45=0 b = 0 b = 1 b = 2 P 4 0 b = 3... - Seite 24 Bedienungsanleitung Programmierung P40: - - b a Kanaltypen, Formeln, Daten Auch zu Kanaltypen, Formeln, Daten programmieren Berechnungsformel “P” [l/s] [l/s] [cm] 1,552 GPA-1P1 Q [l/s]= 60.87 * h 0.26 5.38 GPA-1P2 Q [l/s]= 119.7 * h 1,553 0.52 13.3 GPA-1P3 Q [l/s]= 178.4 * h 1,555 0.78...
- Seite 25 Programmierung Bedienungsanleitung P41-45: Abmessungen des Kanals/ Wehrs P40= Parshall Kanäle (GPA1P1 bis GPA-1P9) für weitere Details siehe Bedienungsanleitung des Parshall Kanals. Sensor Sensor P40= Allgemeiner Parshallkanal 0,305 < P42(Breite) <2,44 P42 [m] K 3,05 2,450 Sensor...
- Seite 26 Bedienungsanleitung Programmierung 15cm P40= Khafagi Venturi Kanal Q [m /s] = 1,744 P42 h + 0,091 h P42 m h [m] Sensor Sensor P 4 0 = 1 4 P40= Rechteckschwelle 0,0005 < Q [m /s] < 1 0,3 <...
-
Seite 27: 32- Punkte-Linearisierungskurve
Programmierung Bedienungsanleitung P 4 0 = 1 9 P40= THOMSON Wehr (90°) 0,0002 < Q [m /s] < 1 P 4 6 0,05 < h [m] < 1 P 0 4 2,47 /s] = 1,320 h Genauigkeit: P 4 0 = 2 0 P40= O-Profil-Wehr 0,0003 <... -
Seite 28: Informationsparameter (Nur Auslesbar)
Bedienungsanleitung Programmierung P48: Anzahl der Datenpaare in der Linearisierungstabelle Die Anzahl der eingegebenen Datenpaare wird angezeigt. Parameter ist nur auslesbar. 7.8 Informationsparameter (nur auslesbar) P60: - - - - Betriebsstunden insgesamt (h) P61: - - - - Betriebsstunden seit dem letzten Einschalten (h) P64: - - - - Aktuelle Temperatur des Schallwandlers (°C/°F) -
Seite 29: Zusätzliche Parameter Für Die Durchflussmessung In Offenen Kanälen
Sie in die Betriebsart Messen zurückkehren. 8. Instandhaltung Der 2270 Ultraschall-Füllstandssensor benötigt keine regelmässige Wartung. Das Gerät kann eine gelegentliche Wartung d.h. Reinigung der Sensorabstrahlfläche , vor allem dann, wenn am Einsatzort klebrige, haftende Medien auf die Strahlungsfläche des Sensors aufspritzen und sich dort absetzen können, erfordern. -
Seite 30: Fehlermeldungen
Fehlermeldungen 9. Fehlermeldungen Error Fehlerbeschreibung Fehlerbehebung Code Kontaktieren Sie Ihre Vertretung von Speicherfehler GF Piping Systems Sensor empfängt kein Echo (keine Echoverlust Reflektion), siehe Kapitel „Optimierung der Messung“ Kontaktieren Sie Ihre Vertretung von Hardwarefehler GF Piping Systems Overflow des Displays Überprüfen Sie die Eingaben... -
Seite 31: Parametertabelle
Parametertabelle Bedienungsanleitung 10. Parametertabelle Par. Seite Beschreibung Wert Par. Seite Beschreibung Wert d c b a d c b a P00 11 Technische P28 19 Echoverlustmeldung Maßeinheiten P01 11 Messmodus P29 20 Objektausblendung P02 11 Maßeinheiten – P31 20 Schall- Ausbreitungsgeschwindigkeit bei 20C P04 13... - Seite 32 Bedienungsanleitung Parametertabelle Par. Seite Beschreibung Wert Par. Seite Beschreibung Wert d c b a d c b a – TOT2 Durchflussmenge (nicht zurücksetzbar) – – – – – – P60 26 Betriebsstunden – insgesamt P61 26 Betriebsstunden seit – dem letzten Einschalten –...
-
Seite 33: Ausbreitungsgeschwindigkeiten In Verschiedenen Gasen
Bereich 6 m, PVDF Gehäuse, 4..20 mA 2- Draht / HART, BSP Gewinde 159 300 169 2270-P-1N-4 Bereich 4 m, PP Gehäuse, 4..20 mA 2- Draht / HART, NPT Gewinde 159 300 170 2270-P-1N-6 Bereich 6 m, PP Gehäuse, 4..20 mA 2- Draht / HART, NPT Gewinde 159 300 176 2270-V-1N-4 Bereich 4 m, PVDF Gehäuse, 4..20 mA 2- Draht / HART, NPT Gewinde... -
Seite 34: Entsorgung
auslaufende Medien sammeln und entsprechend der örtlichen Vorschriften entsorgen. Sicherheitsdatenblatt konsultieren. eventuelle Medienrückstände im Produkt neutralisieren. Werkstoffe (Kunststoffe, Metalle, usw.) trennen und diese nach den örtlichen Vorschriften entsorgen. Bei Fragen bezüglich der Entsorgung des Produkts wenden Sie sich an Ihre nationale Vertretung von GF Piping Systems. - Seite 35 ...
