Bedienungsanleitung
4.4

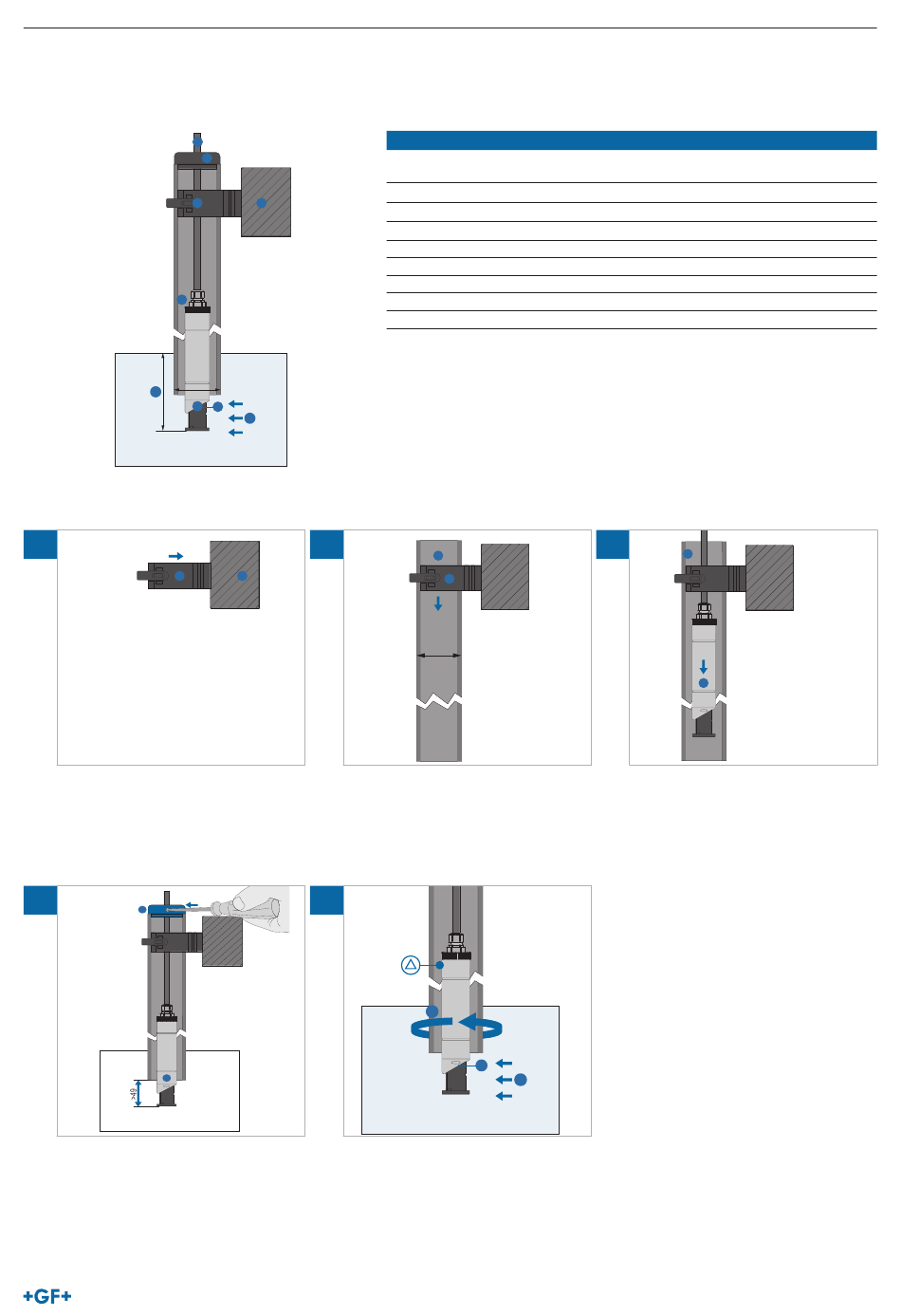

Getauchte Installation

4.4.1 Freischwebende Tauchrohr-Installation
4
DN50
9
4.4.2 Installation
1
6
Schritt 1
Rohrschelle (6) an der Wand (7)
befestigen.
4
5
1
Schritt 4
Den Typ 4170 Trübungssensor (1)
vertikal ausrichten und die Kabel-
verschraubung (5) fixieren.
Sicherstellen, dass der Sensor
mindestens 49 mm aus dem Rohr
herausragt.
3
5
6 7
1 2
8
2
7
Schritt 2
Das Rohr (4) mit der Rohrschelle (6)
fixieren.
5
Schritt 5
Das Rohr (4) drehen, bis der
geneigte Sensorkopf (2) gegen die
Durchflussrichtung des Mediums (8)
ausgerichtet ist.
Pos. Bezeichnung
1 Typ 4170 Trübungssensor (Ausführungsvarianten mit Festem
Kabel)
2 Geneigter Sensorkopf
3 Sensor-Kabel
4 Rohr DN50 / 2"
5 Kabelverschraubung (Kundenseitig)
6 KLIP-IT Rohrschelle
7
Wand
8 Durchflussrichtung des Mediums
9
Eintauchtiefe
Bei der Installation des Tauchrohres sind folgende Punkte zu beachten:
► Für untertauchbare Installationen immer den Typ 4170 Trübungssen-
sor mit festem Kabel verwenden.
► Die Eintauchtiefe des Sensors muss beachtet werden, damit genügend
Abstand zum Boden (Schlamm und Sediment am Boden) vorhanden
ist.
4
6
DN50
4
2
8
Typ 4170 Trübungssensor
3
4
1
Schritt 3
Den Typ 4170 Trübungssensor (1)
vorsichtig durch das Rohr (4)
einschieben. Das Kabel des Sensors
oben aus dem Rohr herausführen.
19
