Bedienungsanleitung
4.2

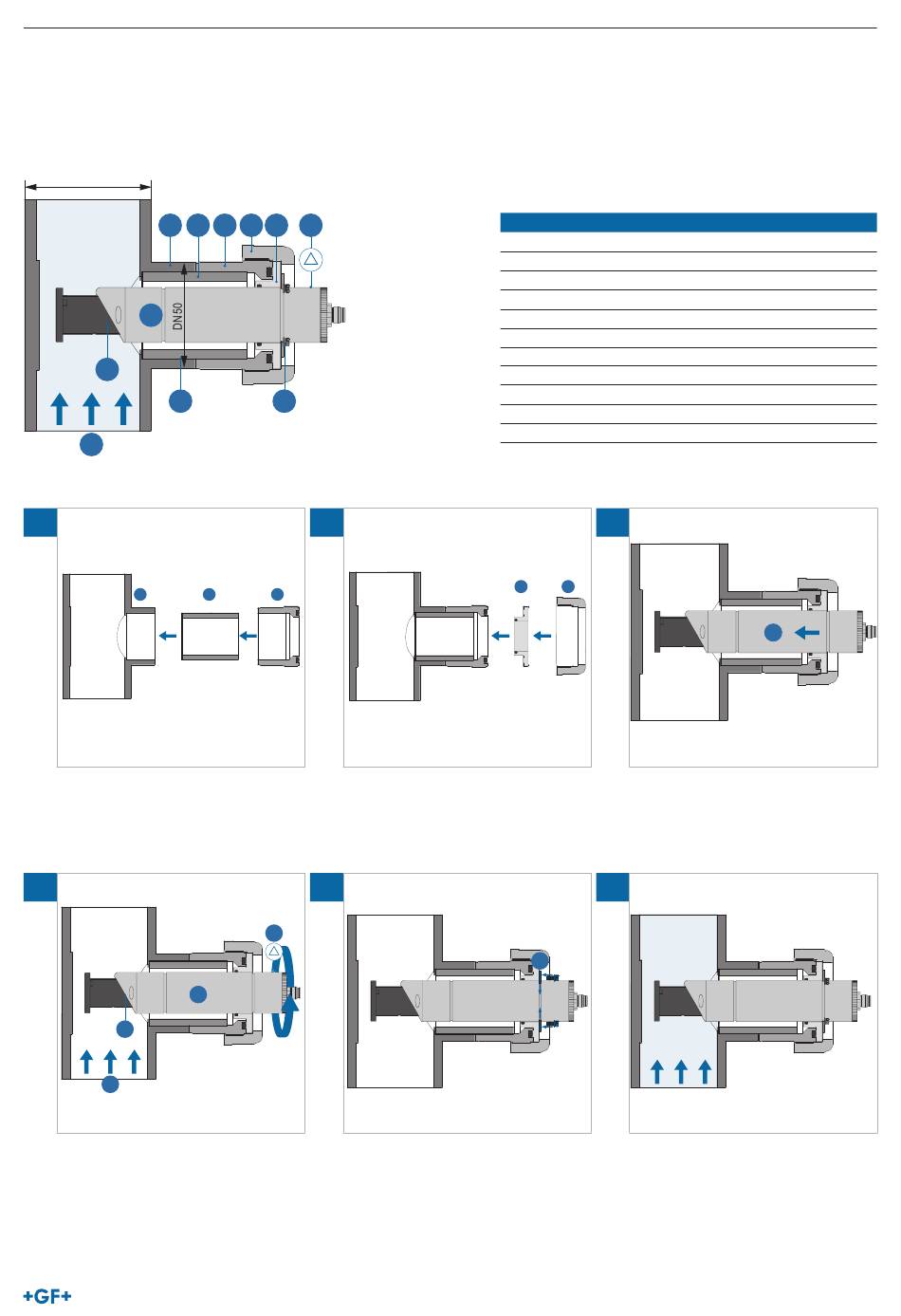

In-Line-Installation
4.2.1
Verschraubungs-Installation
Übersicht
max. DN150
4
6
1
2
5
11
Installationsvorgang
1
4
Schritt 1
Das Rohr/den Stutzen (6) und das
Einschraubteil (7) in das T-Stück (4)
einkleben. Optional: DN50-Reduzie-
rung.
4
2
11
Schritt 4
Den Typ 4170 Trübungssensor (1)
drehen , bis der geneigte Sensor-
kopf (2) gegen die Durchflussrich-
tung (11) ausgerichtet ist. Die
Markierung der Durchflussrichtung
(3) überprüfen.
7
8 9
3
10
2
6
7
Schritt 2
Den Endadapter (9) mit der Über-
wurfmutter (8) befestigen.
5
3
1
Schritt 5
Montagehalterungen (11) montieren
und die Schrauben anziehen.
Pos.
Bezeichnung
1
Typ 4170 Trübungssensor
2
Geneigter Sensorkopf
3
Markierung der Durchflussrichtung, Auslassseite
4
T-Stück DN50 / 2"
5
DN50 Reduktion (optional)
6
Rohr/Stutzen DN50 / 2"
7
Einschraubteil DN50 / 2"
8
Überwurfmutter DN50 / 2"
9
Verschraubungs-Endadapter
10
Montagehalterungen
11
Durchflussrichtung des Mediums
3
9
8
Schritt 3
Den Typ 4170 Trübungssensor (1)
vorsichtig einschieben.
6
11
Schritt 6
Einsatzbereit.
Typ 4170 Trübungssensor
1
15
