5.1.3 Verkabelung zum Typ 8640 Trübungs-Transmitter oder PLC (Modbus RTU)
Type 4170
1
Turbidity Sensor
2
Connector M12 version
7
5
5
6 4
6
4
7 3
8
1
2
3
8
5.1.4 Verkabelung zur SPS für direkte Integration mit analogem 4...20 mA Ausgang
Type 4170
1
Turbidity Sensor
2
Connector M12 version
7
5
5
6 4
6
4
7 3
8
1
2
3
8
5.2

Version mit festem Kabel

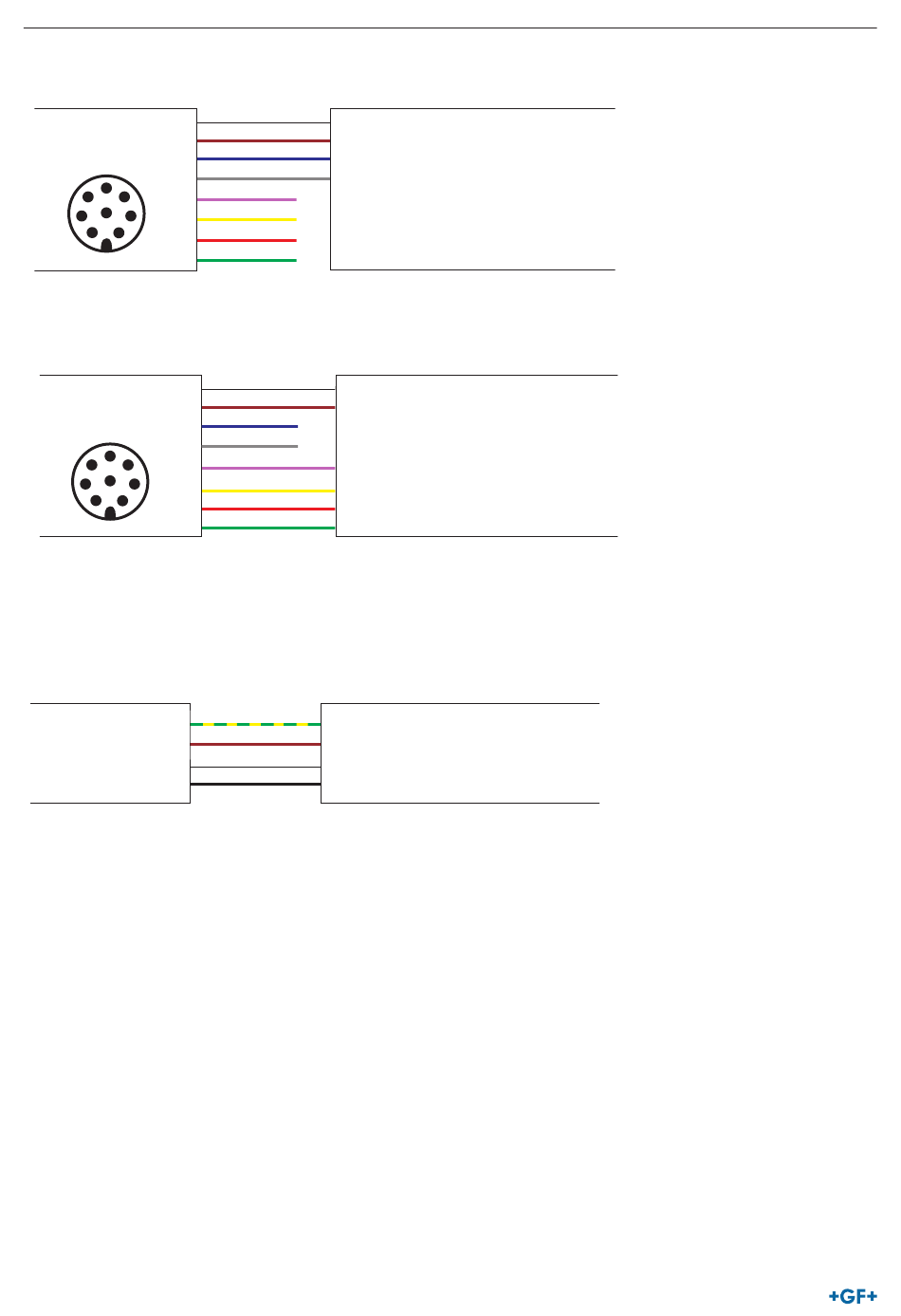

5.2.1 Verkabelung zum Typ 8640 Trübungs-Transmitter oder PLC (Modbus RTU)
Type 4170
Turbidity Sensor
Fixed cable version
22
white
8 GND (ground)
brown
9 24 VDC power supply
blue
10 RS-485 A
gray
11 RS-485 B
pink
n.c.
yellow
n.c.
red
n.c.
green
n.c.
white
8 GND (ground)
brown
9 24 VDC power supply
blue
n.c.
gray
n.c.
pink
21 Digital output 1 (optional)
yellow
22
Digital output 2 (optional)
red
13
4...20 mA output +
green
4...20 mA output -
12
green/yellow
8 GND (ground)
brown
9 24 VDC power supply
white
10 RS-485 A
black
11
RS-485 B
Type 8640
Turbidity
Transmitter
or
PLC
Modbus RTU
PLC
Analog
Type 8640
Turbidity
Transmitter
or
PLC
Modbus RTU
