8.2.4 Auswechseln des Absorbers am Typ 4170 Trübungssensor
Der Lichtabsorber des Typ 4170 Trübungssensors ist eine feste Komponente ausserhalb des optischen Fensters des Sensors
(schwarzes PPSU-Teil). Er wurde entwickelt, um Streulicht und ausserhalb liegende optische Störungen zu reduzieren und so stabi-
le und präzise Messungen der Trübung zu gewährleisten.
Wichtig: Der Lichtabsorber ist ein integraler Bestandteil des optischen Designs des Sensors und ist nicht dazu bestimmt, bei regel-
mässiger Wartung ausgetauscht zu werden. Er spielt eine entscheidende Rolle bei der Kalibrierung im Werk, bei der ausserhalb des
Sensors liegende Störungen gemessen und kompensiert werden. Diese kalibrierten Bedingungen werden in die normale Bedienung
des Sensors übernommen.
Den Lichtabsorber nur entfernen oder ersetzen, wenn er physisch beschädigt ist. Ein unsachgemässer Austausch kann zu ungenau-
en Messungen führen, insbesondere bei Anwendungen mit hochreinem Wasser, bei denen selbst minimale optische Abweichungen
signifikant werden können.
In dem seltenen Fall, dass der Lichtabsorber ausgetauscht werden muss, wird nach der Installation eine 1-Punkt-Kalibrierung vor
Ort benötigt, um die Basislinienkompensation für ausserbetriebliche Störungen wiederherzustellen.
HINWEIS
Während der Einfluss eines ausgetauschten Lichtabsorbers im Allgemeinen gering ist und bei Standardapplikationen vernachläs-
sigt werden kann, ist eine Neukalibrierung in empfindlichen Messumgebungen empfohlen.

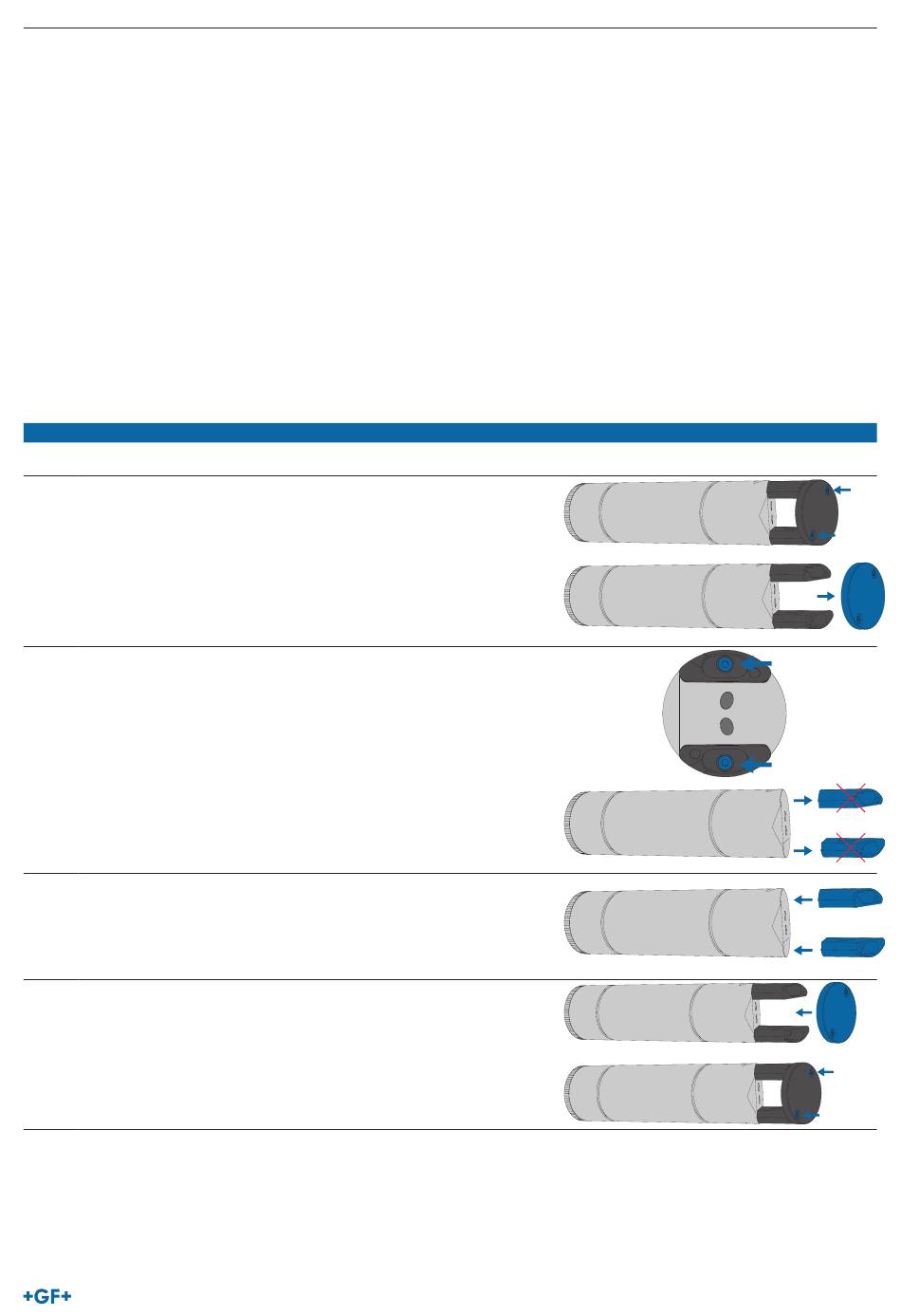

Schritt
1 Mediumsfluss stoppen und den Typ 4170 Trübungssensor aus der
Leitung entfernen.
2
Die beiden Schrauben (hervorgehoben) lösen und die Abdeckung vom
Sensorkopf abnehmen.
3
Die beiden Schrauben (Pfeile) aufschrauben und linken und rechten
Absorber entfernen.
4 Neuen linken und rechten Absorber in die Ausfräsung (Pfeile) am
Sensorkopf einlegen und mit den beiden Schrauben befestigen.
5 Die neue Abdeckung wieder auf den Sensorkopf aufsetzen und mit den
beiden Schrauben befestigen.
Hinweis: Die Schrauben vorsichtig anziehen, da Kunststoffgewinde
verwendet werden.
