Bedienungsanleitung
Rekalibrierungsverfahren mit Prüfeinheit
HINWEIS
Bei der Neukalibrierung des Typ 4170 Trübungssensors kann es zu Abweichungen vom bisherigen Messwert kommen, da der Trans-
mitter neu auf einen Sollwert eingestellt wird.
Schritt
1 Mediumsfluss stoppen und den Typ 4170 Trübungssensor
aus der Leitung entfernen.
WARNUNG!
Gefahr durch unter Druck stehende Leitung!
Bevor der Sensor aus der Prozessleitung entfernt werden
kann, muss die Leitung vollständig drucklos gemacht und
entleert werden. Andernfalls kann es zu schweren Verletzun-
gen durch austretende Prozessflüssigkeit oder Druckentlas-
tung kommen.
► Die richtigen Verriegelungs- und Sicherheitsverfahren
sind stets zu befolgen.
2 Die Saphirglasfenster und die umliegende Oberfläche mit
Haushaltsspülmittel reinigen.
HINWEIS
Schmutz, Verunreinigungen oder Ablagerungen könnten das
Ergebnis beeinflussen. Eine saubere Optik ist für eine präzise
und wiederholbare Überprüfung unerlässlich.
3 Überprüfen, ob die Kontrolleinheit sauber ist.

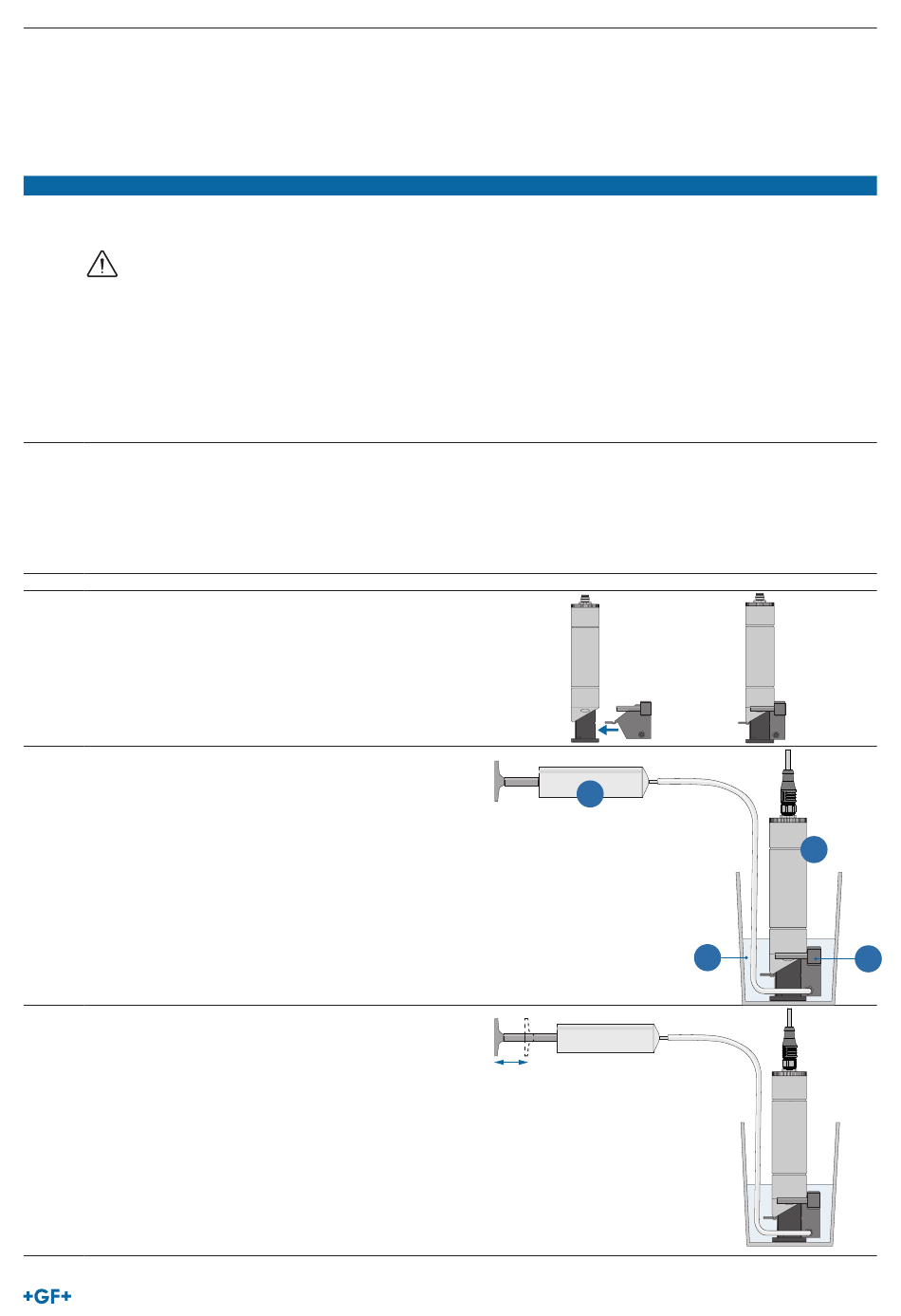

4 Prüfeinheit vorsichtig in den Sensorkopf einführen, bis dieser
einrastet.
5 Den Sensor mit der Prüfeinheit senkrecht in ein Gefäss mit
demineralisiertem Wasser stellen.
A: Spritze mit Schlauch
B: Typ 4170 Trübungssensor
C: Prüfeinheit
D: Gefäss gefüllt mit demineralisiertem Wasser
6 Die Spritze (A) langsam herausziehen, bis Wasser eingezogen
ist und keine Blasen mehr zu sehen sind.
Das Herausziehen und Zurückschieben der Spritze mehrere
Male wiederholen. Sicherstellen, dass alle Luftblasen
herausgedrückt wurden und sich keine Luftblasen im
geneigten Sensorkopf oder in der Prüfeinheit befinden.
Hinweis: Die Prüfeinheit muss mindestens einen Finger breit
mit Wasser bedeckt sein.
Typ 4170 Trübungssensor
A
D
B
C
