Typ 4170 Trübungssensor
3.4

Aufbau und Funktion

3.4.1 Funktion
Der Typ 4170 Trübungssensor ist ein leistungsstarker optischer Sensor, der für die Inline-Trübungsmessung in Trinkwasser,
Entsalzungsanlagen und industriellen Wasseranwendungen entwickelt wurde. Basierend auf dem 90°-Streulichtprinzip (ISO 7027
/ EN 27027) verfügt er über präzise Messungen von 0,001 bis 4000 FNU bei minimalem Wartungsaufwand.
Der Sensor besteht aus langlebigen Werkstoffen wie SS316Ti, Saphirglas und PPSU und verfügt über einen geneigten optischen
Sensorkopf. Dieser ermöglicht eine kontinuierliche Spülung durch das fliessende Medium, wodurch Verschmutzungen reduziert
und die Wartung minimiert werden. Ein integrierter Lichtabsorber erhöht die Messstabilität, unterstützt die Selbstspülung und
ermöglicht einen zuverlässigen Betrieb. Dadurch ist auch unter schwierigen Rohrleitungsbedingungen, wie z. B. engen Biegungen,
Reduzierungen oder reflektierenden Oberflächen (z. B. Edelstahl) bis DN50 (2") eine zuverlässige Messung möglich. Der Sensor
ermöglicht präzise Messungen, Kalibrierung und Verifizierung auch unter Standard-Laborbeleuchtung, ohne dass äussere
Lichtquellen die Messung beeinflussen.
Der Typ 4170 Trübungssensor lässt sich über Modbus RTU direkt in SPS- oder SCADA-Systeme integrieren, die Steckerversion
M12 besitzt zusätzlich einen analogen 4 ... 20 mA-Ausgang. In Kombination mit dem kompatiblen Typ 8640 Trübungs-Transmitter
entsteht ein vollständiges Überwachungssystem mit Display, Konfigurationsoptionen und grafischer Auswertung.
3.4.2 Entwurf
10
9
3.4.3 Etikett
2
4
6
8
1
Georg Fischer Piping System Ltd
Ebnatstrasse 111
8201 Scha hausen, Switzerland
10
6
7
8
7
9
Country of Origin: Switzerland
Type 4170
Turbidity Sensor
(M12, 8-pins)
3
REF 3-4170-1
1 59 002 290
5
08SUPFBWSZ
SN
YYYY-MM-DD
7
U,P 24VDC, 2W
scan
for documents

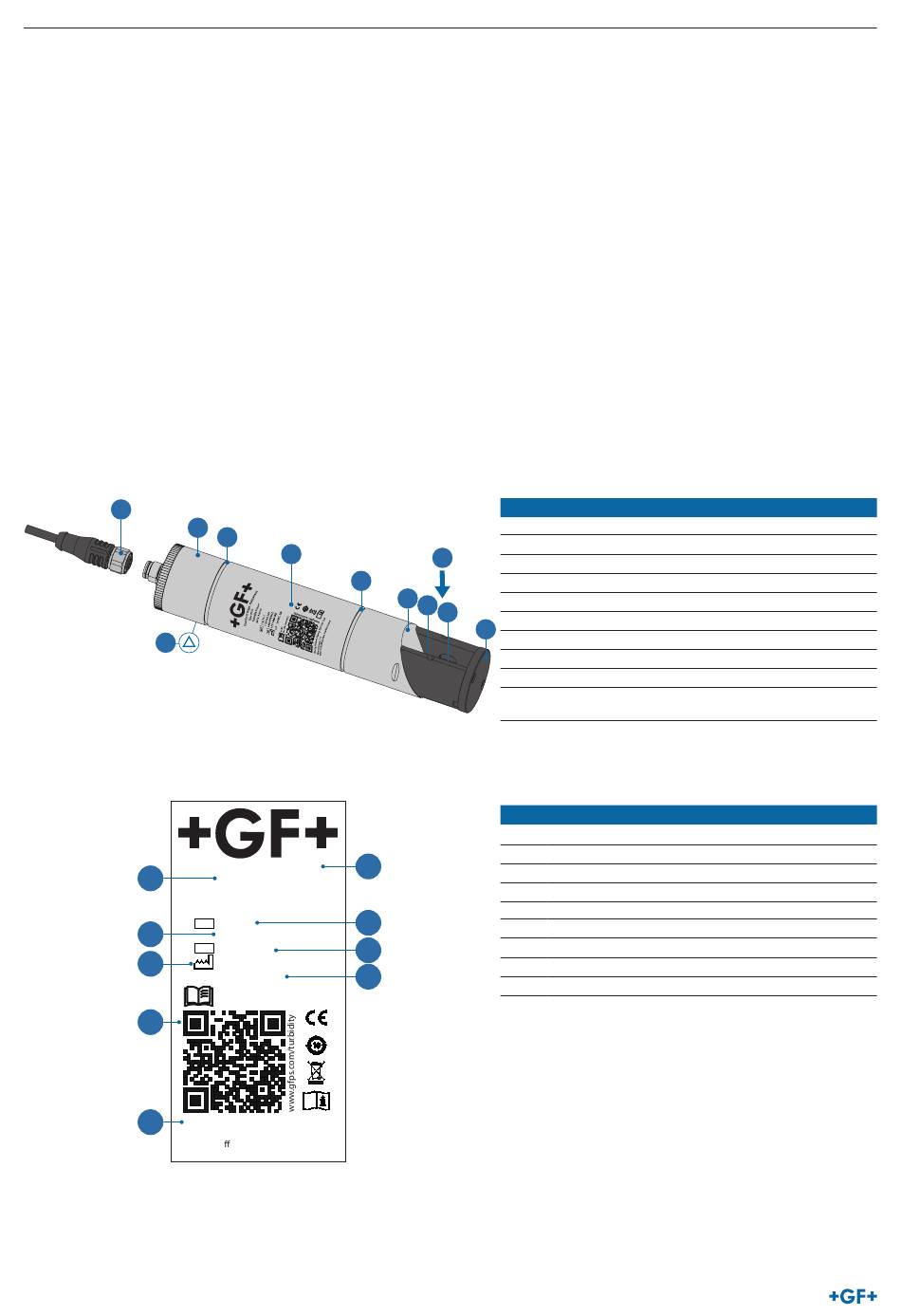

Pos. Bezeichnung
1 Durchflussrichtung
2 Nah-Infrarot-LED
1
3 Fotodetektor
4 Lichtabsorber
5
5 Geneigter Sensorkopf
2 3
6
Sensorgehäuse aus Edelstahl
4
7
Befestigungsnuten
8 Lasergravur-Etikett
9 Markierung der Durchflussrichtung, Auslassseite
10 Stecker M12, 8-polig (Buchse) oder festes Kabel,
10m
Pos. Bezeichnung
1 Hersteller
2 Name des Produkts
3 Referenz der Bestellung
4 Artikelnummer
5 Seriennummer
6 Datum der Herstellung
7 Instandsetzung Spannung und Leistung
8 QR-Code zur Dokumentation
9 Herkunftsland
Bedienungsanleitung
