GF 4170 Bedienungsanleitung Seite 18

Typ 4170 Trübungssensor

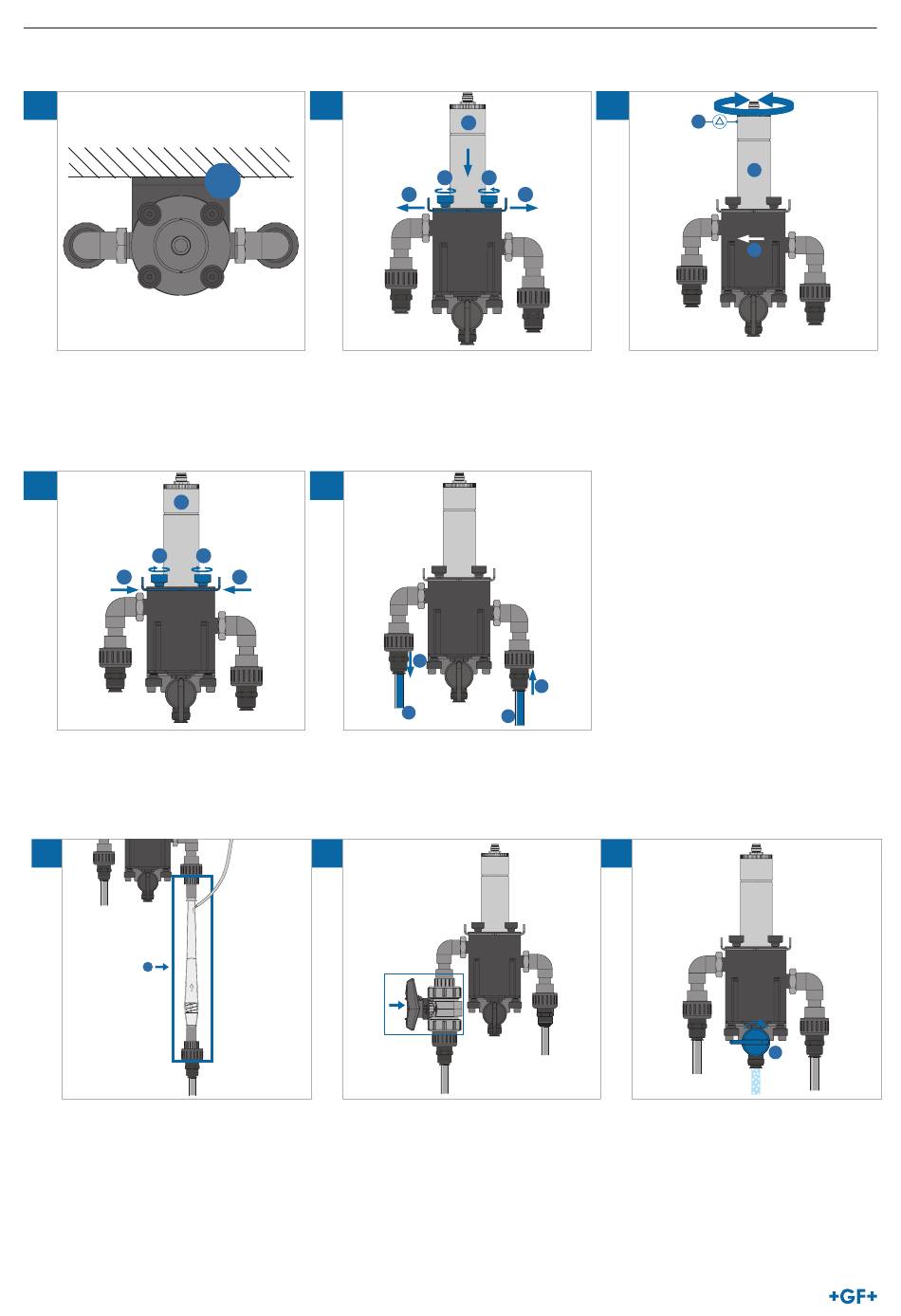

4.3.1 Installationsvorgang
1
Schritt 1
Bypass über Halterung an der Wand
befestigen (8).
4
1
3
2
Schritt 4
Montagehalterungen (2) schliessen
und die Befestigungsschrauben (3)
anziehen, um den Sensor (1) zu
fixieren.
!
11
Hinweis
Eingeschlossene Luft aus dem
Bypass entfernen.
Hierfür wird das Entlüftungsset (11)
verwendet (siehe Zubehör).
18
2
8
Schritt 2
Befestigungsschrauben (3) lösen
und öffnen Halter (2) für die
Montage des Sensors (1) öffnen.
Den Typ 4170 Trübungssensor (1)
vorsichtig einschieben.
5
3
2
Schritt 5
Die flexiblen Schläuche (12)
verbinden.
1
2
!
Hinweis
Gut zu wissen: Als Alternativlösung
kann ein Kugelhahn auf der Auslass-
seite installiert und leicht geschlos-
sen gehalten werden, um den Druck
in der Bypass-Leitung aufrechtzuer-
halten und die Blasenbildung zu
minimieren.
1
3 3
2 2
5
4
12
12
Einlass (4)
Auslass (5)
Bedienungsanleitung
3
10
1
Flow direction
9
Schritt 3
Den Typ 4170 Trübungssensor (1)
drehen, bis die Markierung der
Durchflussrichtung (10) mit der
Durchflussrichtung des Mediums (9)
übereinstimmt.
!
6
Hinweis
Zum Abfluss von Schmutz (z. B.
nach einer Wartung), Drainageventil
(6) öffnen und danach wieder
schliessen.
