7.2

Heizungsseitiger Anschluss

• Die jeweiligen Anschlussgrößen den } Geräteinformationen [12, S. 35] entnehmen.
• Vor dem heizungsseitigen Anschluss zwingend das Flexible Anschluss-Set an der Wärmepumpe montieren.
• Bei der Installation den Auslösedruck des verbauten Sicherheitsventils von 3 bar beachten!
• Leerrohre nach der Montage an der Wärmepumpe gasdicht verschließen.
• Nach heizungsseitiger Installation die Heizungsanlage füllen, entlüften und abdrücken!
!
HINWEIS
Sachschäden durch Leckage des hydraulischen Kreises
Bei Leckage des hydraulischen Kreises kann es zu Sachschäden durch ausströmendes Wasser kommen.
▪ Die dauerhafte Dichtigkeit des gesamten hydraulischen Netzes sicherstellen.
!
HINWEIS
Sachschäden durch Verunreinigungen
Wird die Heizungsanlage nicht gespült, kann es durch Verunreinigungen, Reste von Dichtmaterial oder Ähnliches zu
einer Beschädigung des Verflüssigers und damit zu einem Totalausfall kommen.
▪ Vor Anschluss der Wärmepumpe die Heizungsanlage ausreichend spülen.
!
HINWEIS
Sachschäden durch Fehlverteilung
Pumpenbaugruppen mit Rückschlagventilen sorgen für definierte Strömungsrichtungen.
▪ Bei Fehlverteilung oder einem Abriss des Volumenstroms diese Baugruppen, insbesondere die Rückschlagventile,
überprüfen.
▪ Bei mehreren Heizkreisen oder Parallelschaltungen von Wärmepumpen zwingend Rückschlagventile vorsehen, um
Fehlverteilungen zu vermeiden.
7.2.1

Flexibles Anschluss-Set installieren

Vor der Aufstellung der Wärmepumpe am finalen Aufstellort muss zwingend das Flexible Anschluss-Set FAS 0710 (im
Zubehör) montiert werden. Das Flexible Anschluss-Set enthält sicherheitsrelevante Bauteile und wird an der Rückseite
des Geräts an Heizungsvor- und -rücklauf installiert. Der Wasseranschluss ist durch das Anschluss-Set nach hinten
sowie nach unten möglich.
P Soll die Wärmepumpe mit dem Anschluss-Set direkt an einer Wand aufgestellt werden, das Gerät zunächst ein
Stück von der Wand wegrücken, um das Anschluss-Set montieren zu können.

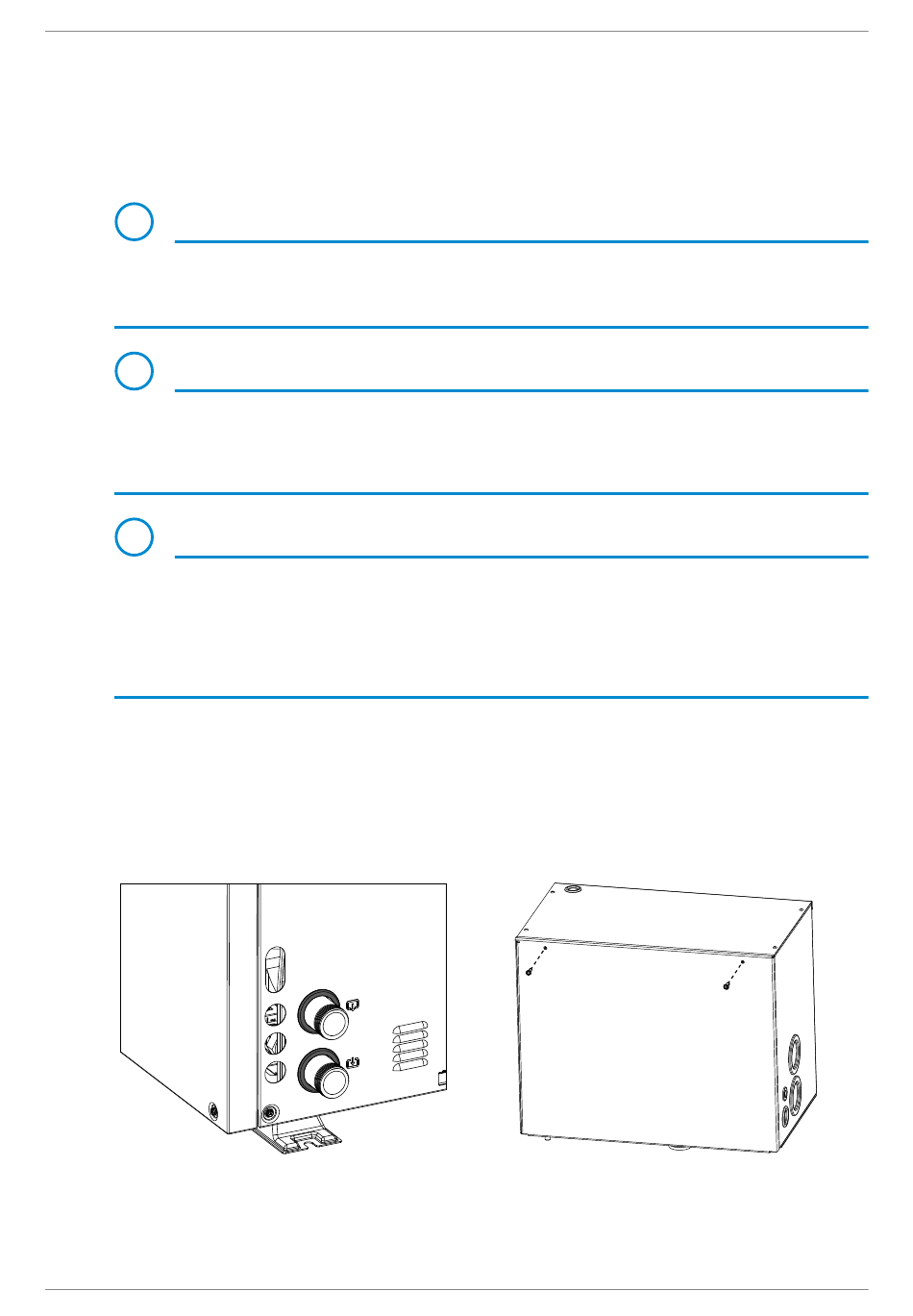

1. 2 Gummiringe an Vor- und Rücklauf des Geräts
entfernen.
DE 22
•
452175.66.01 FD 0602
•
LA 0712CP M / LA 1014CP M
2. Deckel des Anschluss-Sets mit 2 Schrauben öffnen.
