Oase LevelControl Gebrauchsanleitung Seite 75

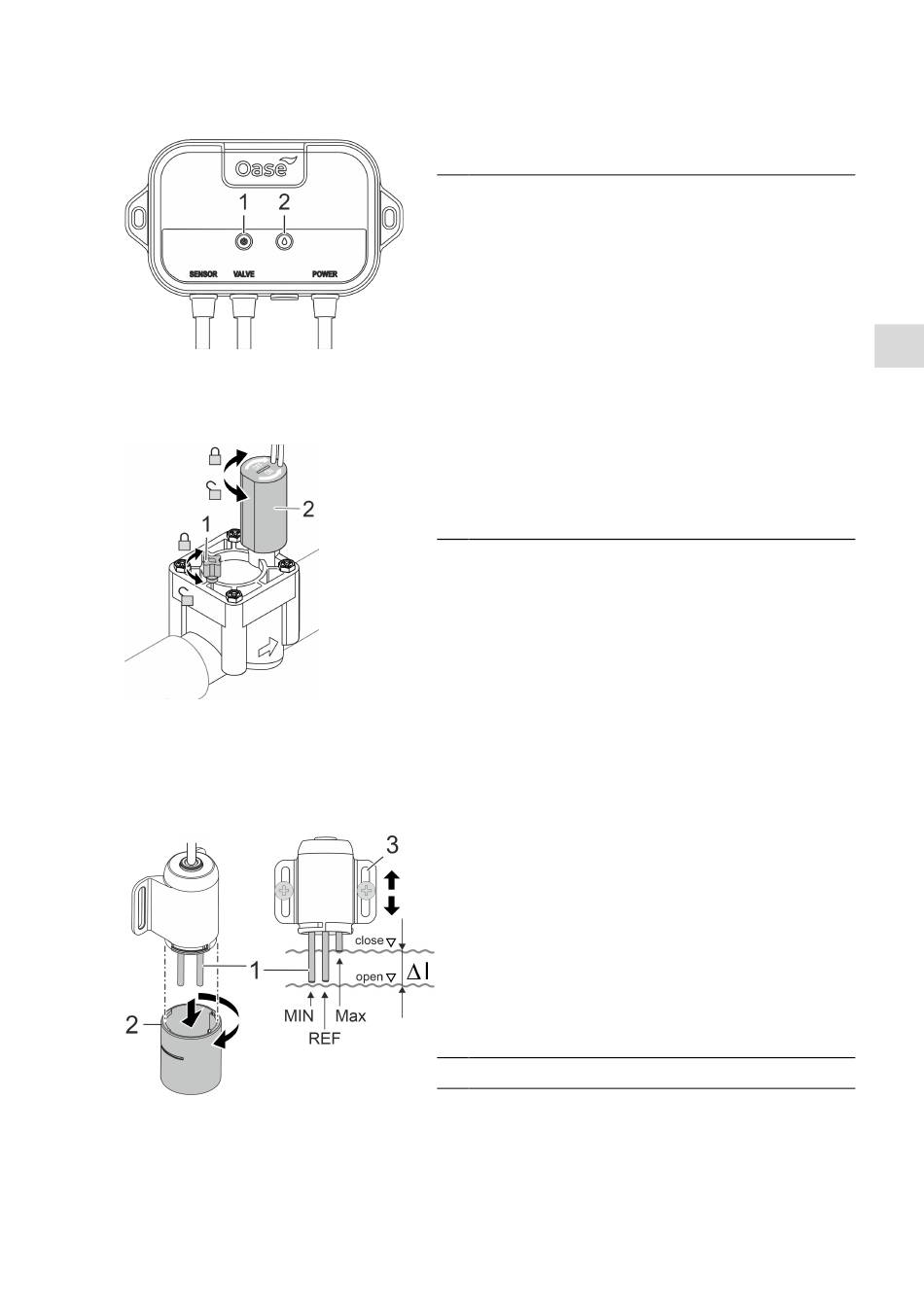

Controlador
Válvula com solenóide
Sonda
1 LED Power
Desligado: Controlador desligado
Verde: Controlador ligado.
2 LED de estado
Desligado: Válvula fechada
Verde: Válvula aberta
Luz verde intermitente: Desconexão de emergência
ativa
A desconexão de emergência é ativada e a válvula fe-
chada após dez horas de reabastecimento contínuo.
(→ Eliminação de falhas)
LEV0435
1 Válvula de purga
• Para abrir, rodar no sentido contrário ao dos pontei-
ros do relógio.
• Para fechar,rodar o no sentido dos ponteiros do reló-
gio até ao limite.
2 Solenóide
• Para a abertura manual da válvula, dar um quarto de
volta com a solenóide no sentido contrário ao dos
ponteiros do relógio.
• Para o fecho manual da válvula, apertar bem a sole-
nóide no sentido dos ponteiros do relógio.
ATENÇÃO: A solenóide deve ser sempre apertada à mão
LEV0436
durante o funcionamento, caso contrário, o controlador
não consegue fechar a válvula.
1 Elétrodos
• O nível da água encontra-se dentro dos limites permi-
tidos quando todos os elétrodos (MIN/MAX/REF) esti-
verem submersos.
• A válvula abre se o elétrodo MIN não estiver submerso
durante 20 segundos. É feito o reabastecimento com
água.
• A válvula fecha se o elétrodo MAX voltar a estar sub-
merso durante 5 segundos.
REF: Potencial de referência para medição da resistência
∆ l = 20 mm (distância entre MIN e MAX)
2 Blindagem com fecho de baioneta
3 Furo oblongo para ajuste fino da distância
LEV0437
PT
75
