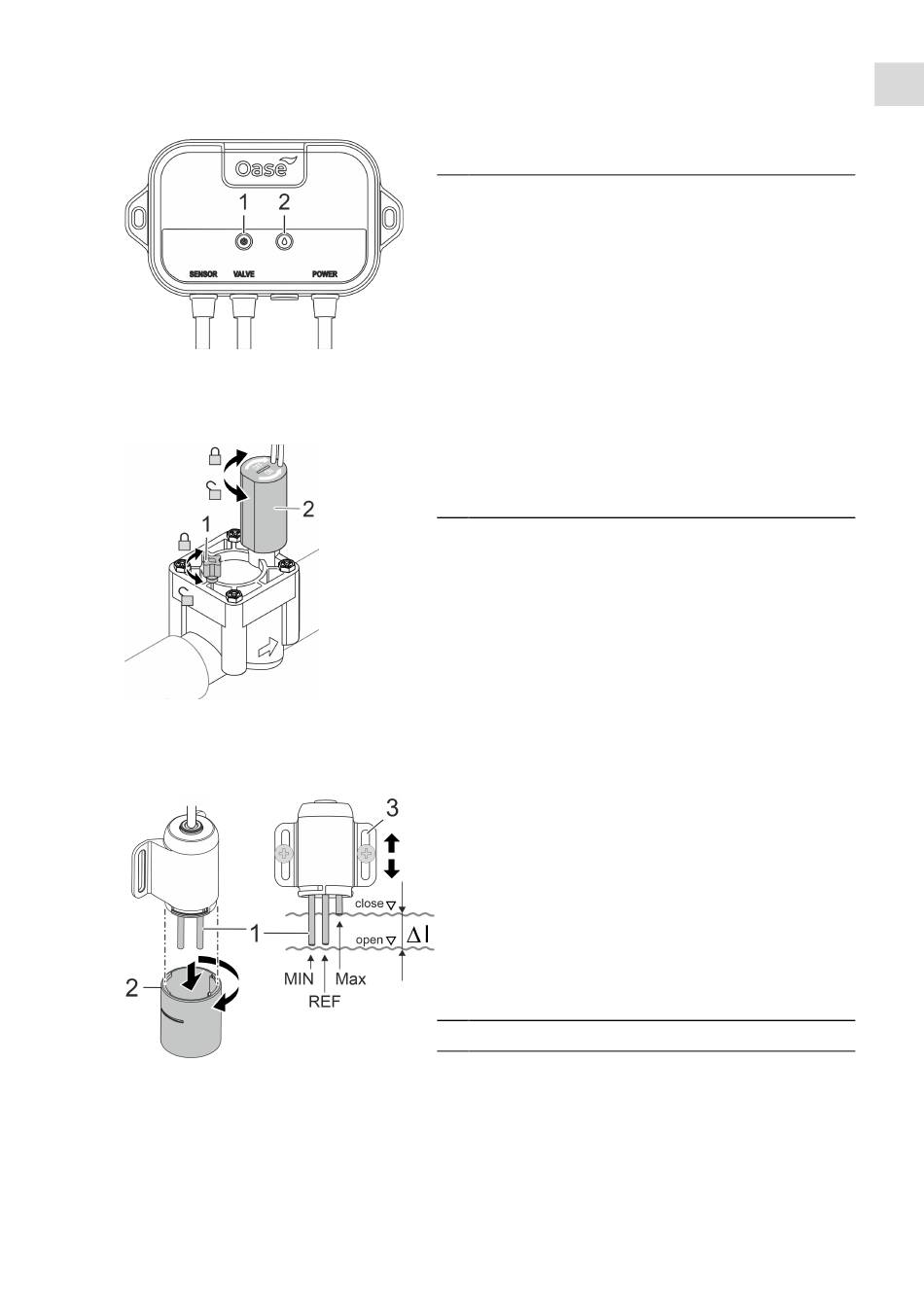

Controller
Ventil mit Magnetspule
Sonde
1 Power-LED
Aus: Controller ausgeschaltet
Grün: Controller eingeschaltet
2 Status-LED
Aus: Ventil geschlossen
Grün: Ventil offen
Grün blinkend: Notfallabschaltung aktiv
Nach zehnstündigem kontinuierlichem Nachfüllen wird
die Notfallabschaltung aktiviert und das Ventil geschlos-
sen. (→ Störungsbeseitigung)
LEV0435
1 Entlüftungsventil
• Zum Öffnen gegen den Uhrzeiger drehen.
• Zum Schließen bis zum Anschlag im Uhrzeigersinn
drehen.
2 Magnetspule
• Zum manuellen Öffnen des Ventils die Magnetspule
eine Vierteldrehung gegen den Uhrzeiger drehen.
• Zum manuellen Schließen des Ventils Magnetspule im
Uhrzeigersinn handfest anziehen.
ACHTUNG: Die Magnetspule muss während des Betriebs
immer handfest aufgeschraubt sein, da der Controller
das Ventil sonst nicht schließen kann.
LEV0436
1 Elektroden
• Wenn alle Elektroden (MIN/MAX/REF) im Wasser ge-
taucht sind, ist der Wasserstand im zulässigen Be-
reich.
• Wenn die MIN-Elektrode 20 Sekunden lang nicht im
Wasser getaucht ist, wird das Ventil geöffnet. Wasser
wird nachgefüllt.
• Wenn die MAX-Elektrode 5 Sekunden lang wieder im
Wasser getaucht ist, wird das Ventil geschlossen.
REF: Referenzpotential für Widerstandsmessung
∆ l = 20 mm (Abstand zwischen MIN und MAX)
2 Schirm mit Bajonettverschluss
3 Langlöcher zur Abstandsfeinjustierung
LEV0437
