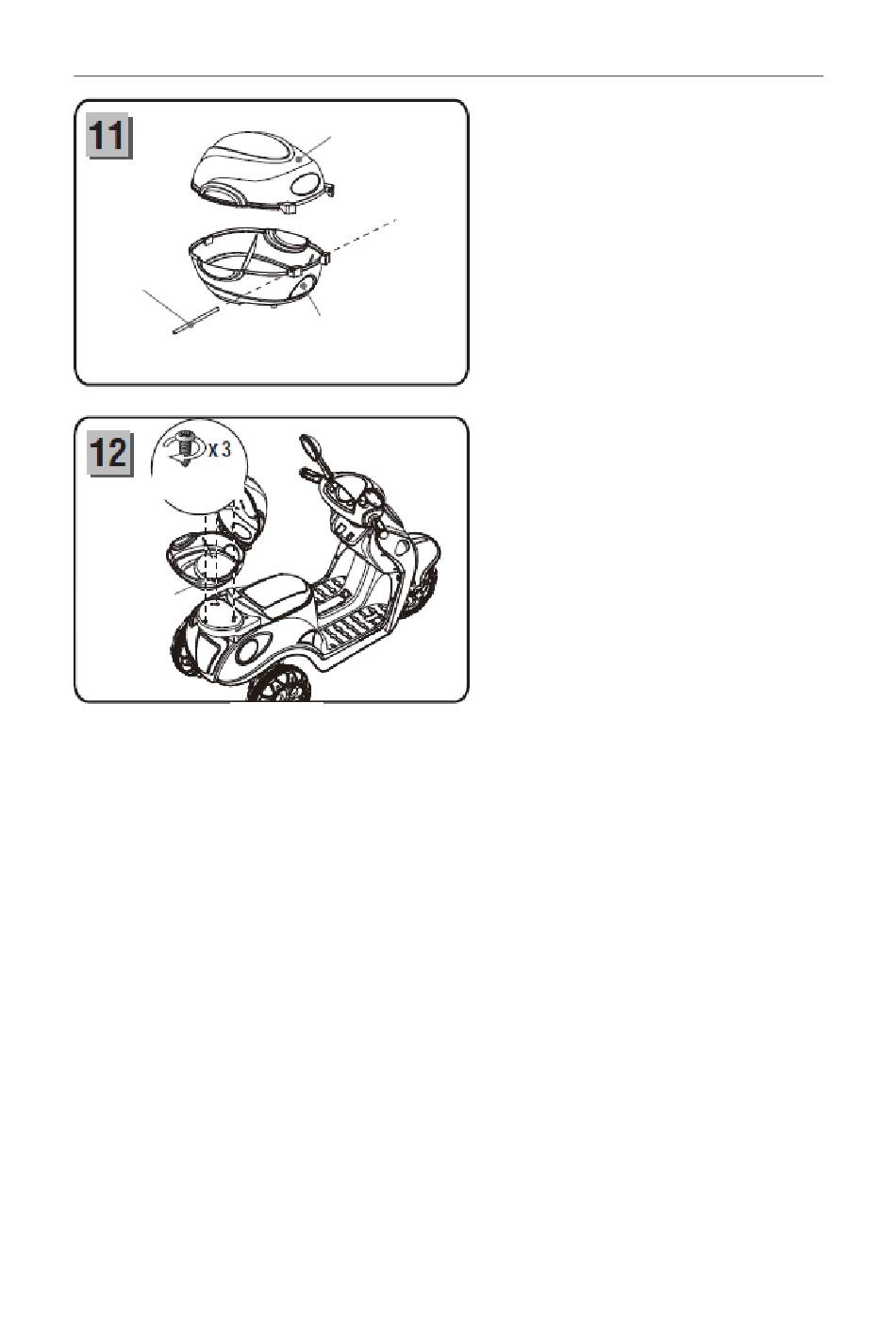

FASI DI ASSEMBLAGGIO
paloφ5
vite a
testatondaφ
4x12
Assemblaggioc
assettadegliattr
ezzi
•
Coperchiodellacasse
ttadegliattrezzi
•
Base
cassettadegliattrezzi
•
•
Montare il coperchio della cassetta
degli attrezzi alla
cassetta stessa.
Inserire il palo φ 5 attraverso il
coperchio della cassetta
attrezzi e alla relativa base.
Montare l'assemblaggio
cassetta degli
carrozzeria. Allineare i fori della
cassetta degli attrezzi ai fori della
carrozzeria.
Inserire tre viti a testa tonda φ4x12
e stringerle con un cacciavite.
base della
degli
della
attrezzi alla
