Verwandte Anleitungen für HOMCOM 370-032
Inhaltszusammenfassung für HOMCOM 370-032

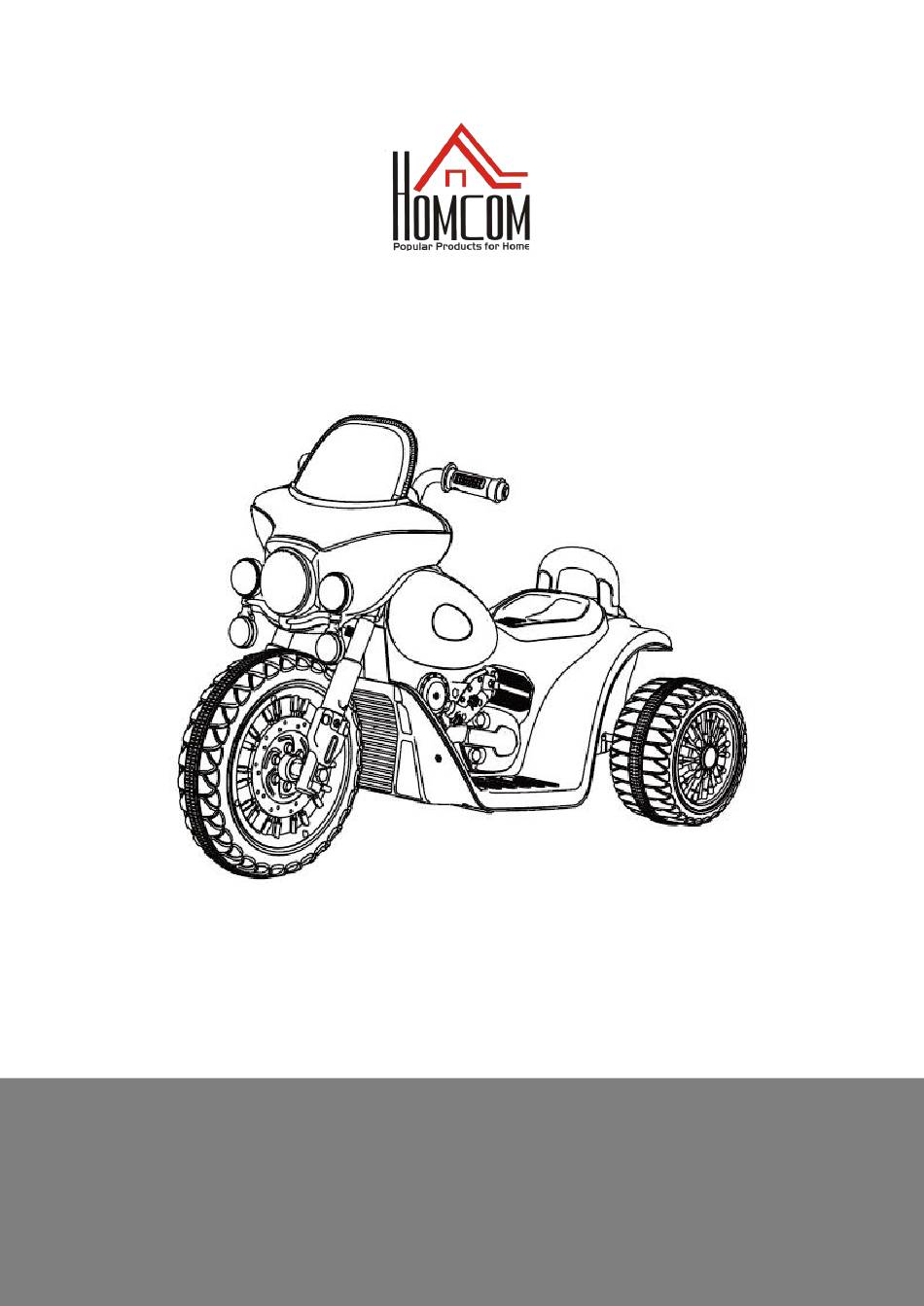

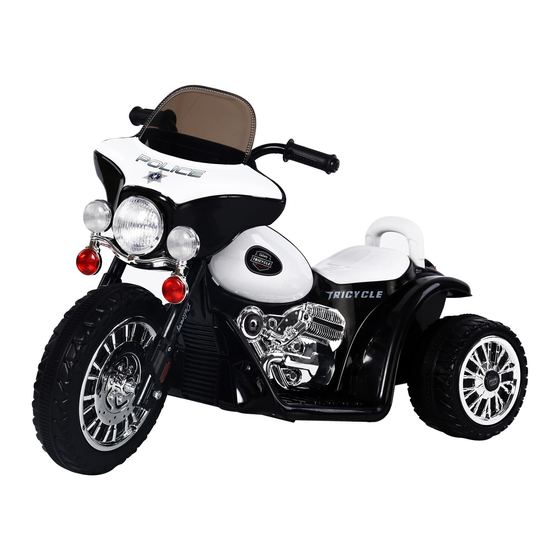

- Seite 1 370-032 ELEKTRISCHES KINDERMOTORRAD Bedienungsanleitung Mit Anleitung zum Zusammenbau Stile und Farben können variieren. In China hergestellt. Die Bedienungsanleitung enthält wichtige Sicherheitsinformationen sowie Zusammenbau-, Bedienungs- und Wartungsanweisungen.
-
Seite 2: Über Ihre Neues Darauf-Fahren
Über Ihre neues Darauf-Fahren Beim Kauf Ihres neuen Ride-On. Dieses Ride-on-Auto wird Ihrem Kind viele Kilometer Freude bereiten. Um Ihnen und Ihrem Fahrer eine sichere Fahrt zu garantieren, bitten wir Sie, diese Bedienungsanleitung sorgfältig durchzulesen und für späteres Nachschlagen aufzubewahren. Befolgen Sie die Empfehlungen in diesem Handbuch, sie wurden zusammengestellt, um die Sicherheit und den Betrieb Ihres Fahrzeugs und des Fahrers zu verbessern. -
Seite 3: Inhaltsverzeichnis
Einzelteileliste TEIL TEILENAME Menge (Stk) BEMERKUNGEN Getriebe Antriebsrad φ10 Unterlegscheibe Buchse Hinterrad Hinterachse Fahrzeugkarosserie Rücklehne Sitz Lenker Vorderrad Bolzen M8 x 170 Fahrzeugkarosserie angebracht Bolzen M8 x 100 Befindet sich Hardware-Verpackung Auf die Bolzen gelegt φ8 Sicherungsmutter φ4 x 12 Schraube Ladegerät Maulschlüssel Befindet... -
Seite 4: Ersatzteilzeichnung
Ersatzteilzeichnung HINWEIS: Einige angezeigte Teile werden beidseitig am Fahrzeug angebaut... -
Seite 5: Vor Dem Zusammenbau
Vor dem Zusammenbau WARNUNG! ERSTICKUNGSGEFAHR - Kleinteile. Nicht für Kinder unter 36 Monaten geeignet. Das Produkt enthält Kleinteile, halten Sie Kinder beim Zusammenbau fern. ZUSAMMENBAU DURCH ERWACHSENE NOTWENDIG. Immer Schutzmaterial und Polybeutel entfernen und vor dem Zusammenbau entsorgen. -
Seite 6: Befestigen Sie Die Hinterachse
Befestigen Sie die Hinterachse Entfernen Sie alle Teile von der Hinterachse und drehen Sie die Karosserie auf den Kopf. 1. Schieben Sie eine φ 10 Unterlegscheibe auf das längere Ende der Hinterachse. 2. Stecken Sie die Hinterachse mit einer φ 10 Unterlegscheibe von rechts in das Loch in der Karosserie ein. -
Seite 7: Getriebe
Befestigen Sie das Antriebsrad Hinterachse 1. 2 Schieben Sie das Getriebe auf die Hinterachse (Linke Seite). Stecken Sie den Stecker am Motor in den Anschluss an der Karosserie. 3. Schieben Sie das Antriebsrad auf die Hinterachse. Und halten Sie das Antriebsrad passend zum Getriebe. -
Seite 8: Buchse
Befestigen Sie das Hinterrad Hinterachse 1. Schieben Sie die Unterlegscheibe φ 10 auf die Hinterachse (Linke Seite). 2. Schieben Sie die Buchse (Ringende zuerst) auf die Hinterachse. 3. Schieben Sie das Hinterrad auf die Hinterachse. Und halten Sie es passend mit der Buchse. -
Seite 9: Verbinden Sie Den Lenker
Verbinden Sie den Lenker Die Karosserie aufrecht stellen. 1. Stecken Sie den Stecker der Karosserie in den Stecker des Lenkers. 2. Den Lenkerzusammenbau gegen die Karosserie anpassen. Und die Löcher der Karosserie mit den Löchern der Lenkstange ausrichten. 3. Stecken Sie den Bolzen M8 x 100 in das Loch des Lenkers, durch die Löcher am Lenker und durch das Loch in der Karosserie nach außen. -
Seite 10: Befestigen Sie Das Vorderrad
Befestigen Sie das Vorderrad Maulschlüssel Sechskantschlüssel 1. Stecken Sie den Bolzen M8 x 170 in das Loch auf einer Gabel des Lenkers ein. 2. Schieben Sie eine Unterlegscheibe φ 10 auf den Bolzen M8 x 170. 3. Passen Sie das Vorderrad auf den Bolzen M8 x 170 an. 4. - Seite 11 Schließen Sie das Netzteil an Sicherungskasten Batterie 1. Stecken Sie den roten Sicherungsstecker in die Klemme an der Batterie.
-
Seite 12: Befestigen Sie Den Sitz Und Die Rücklehne
Befestigen Sie den Sitz und die Rücklehne 1. Passen Sie die Laschen auf der Vorderseite des Sitzes in die Löcher an der Karosserie. 2. Ziehen Sie die Schraube φ 4 x 12 mit einem Schraubenzieher fest. 3. Stecken Sie die Laschen an der Rücklehne in die Löcher in der Karosserie ein und drücken Sie, bis sie hörbar einrasten. -
Seite 13: Sicherheit
Sicherheit WARNUNG! VERMEIDEN SIE VERLETZUNGEN UND TODESFÄLLE: NIEMALS EIN KIND OHNE AUFSICHT LASSEN. ES IST EINE DIREKTE ÜBERWACHUNG DURCH EINEN ERWACHSENEN NOTWENDIG. Halten Sie das Kind in Sichtweite, wenn es im Fahrzeug ist. Dieses Spielzeug sollte mit Vorsicht benutzt werden, denn es erfordert Fähigkeiten, ... -
Seite 14: Benutzen Sie Ihren Ride-On
Benutzen Sie Ihren Ride-on 1. Schalthebel: Ändert die Fahrtrichtung von vorne nach rückwärts. • Um das Auto nach vorn zu bewegen, schieben Sie den Hebel nach oben • Um das Fahrzeug rückwärts zu bewegen, schieben Sie den Hebel nach unten. •... - Seite 15 Aufladen WARNUNG! FEUER UND ELEKTROSCHLAG VERMEIDEN: Verwenden Sie nur die mitgelieferte wiederaufladbare Batterie und Ladegerät. Ersetzen Sie NIEMALS die Batterie oder das Ladegerät mit einer anderen Marke. Bei Verwendung einer anderen Batterie oder Ladegeräts kann es zu einem Brand oder einer Explosion kommen.
- Seite 16 Aufladen 1. Stecken Sie den Ladeanschluss in die Steckdose des Autos. (Die Steckdose befindet sich auf der Rückseite des Fahrzeugs) 2. Stecken Sie den Stecker des Ladegeräts in eine Wandsteckdose. Die Batterie wird aufgeladen. WARNUNG! Dieses Produkt besitzt einen Aufladen Protection: Beim Laden werden alle Funktionen abgeschaltet! Nur ein erwachsener kann die batterie laden und wieder aufladen!
-
Seite 17: Batteriewechsel & Sicherung
Batteriewechsel & Sicherung Die Batterie besitzt eine Thermosicherung mit einer rückstellenden Sicherung, die automatisch auslöst und alle Energie zum Fahrzeug unterbricht, wenn der Motor, die elektrische Anlage oder die Batterie überbelastet wird. Die Sicherung stellt sich zurückgesetzt und die Stromversorgung wird wiederhergestellt, nachdem das Gerät fünf Minuten lang AUSGESCHALTET war und dann wieder EINGESCHALTET wurde. -
Seite 18: Troubleshooting Guide
Troubleshooting Guide Problem Mögliche Ursache Lösung Fahrzeug läuft nicht Batterie schwach Batterie aufladen. Thermosicherung sich Sicherung zurücksetzen, siehe <Sicherung> ausgelöst Batteriestecker oder Kabel sind Überprüfen Sie, Batteriestecker fest lose miteinander verbunden sind. Wenn die Drähte locker um den Motor herum liegen, wenden Sie sich bitte an Ihren Händler. -
Seite 19: Wartung
Wartung • Es ist die Verantwortung der Eltern, die Hauptbestandteile des Spielzeugs vor dem Gebrauch auf mögliche Gefahren zu prüfen, wie die Batterie, Ladung, Kabel oder Leitung, Stecker, Schrauben, die andere Gehäuseteile befestigen und im Falle eines Schadens, darf das Spielzeug erst benutzt werden, wenn dieser Schaden ordnungsgemäß... - Seite 20 Unsere Produkte sind geeignet für ASTM F963; GB6675; EN71 und EN62115 Norm.
