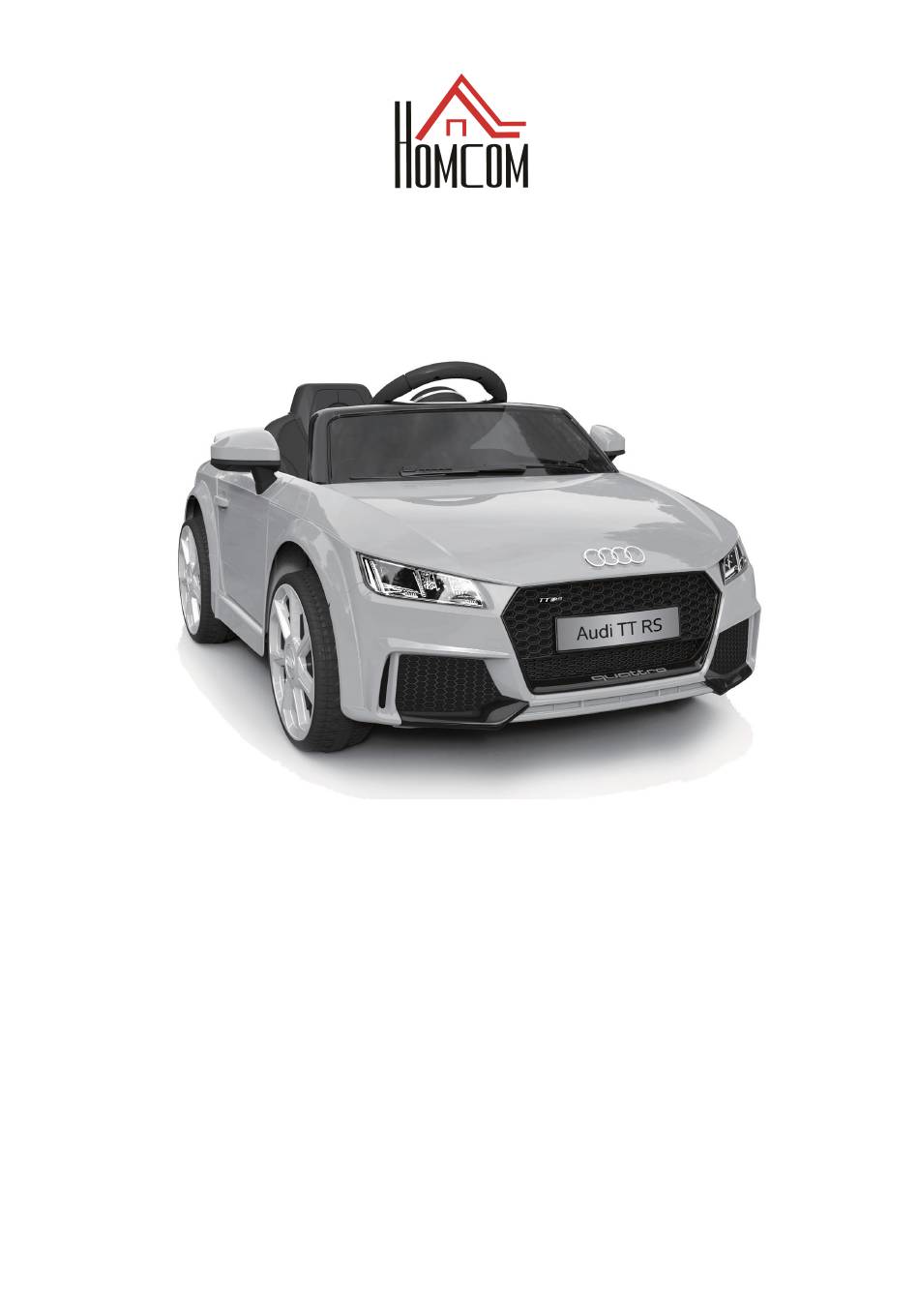

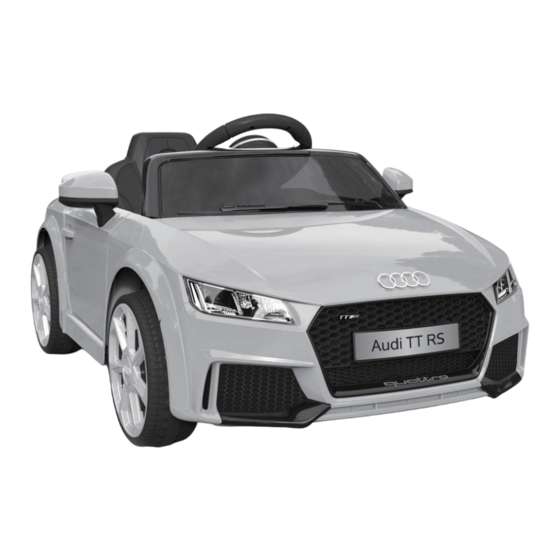

AUDI TT RS Roadster
BATTERY-POWEREDRIDE-ON
370-079V90
Stile und Farben können variieren.
Bedienungsanleitung mit Montageanleitungen
In China hergestellt.
Die
Bedienungsanleitung
enthält
wichtige
Sicherheitsinformationen
sowie
Anweisungen
zur
Montage,Verwendung und Wartung.
Das Fahrzeug muss von einem Erwachsenen zusammengestellt werden, der die Anweisungen in dieser
Anleitung gelesen und verstanden hat.
Halten Sie die Packung von Kindern fern und entsorgen Sie sie vor dem Gebrauch ordnungsgemäß.
Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HOMCOM AUDI TT RS Roadster
Inhaltszusammenfassung für HOMCOM AUDI TT RS Roadster
- Seite 1 AUDI TT RS Roadster BATTERY-POWEREDRIDE-ON 370-079V90 Stile und Farben können variieren. Bedienungsanleitung mit Montageanleitungen In China hergestellt. Bedienungsanleitung enthält wichtige Sicherheitsinformationen sowie Anweisungen Montage,Verwendung und Wartung. Das Fahrzeug muss von einem Erwachsenen zusammengestellt werden, der die Anweisungen in dieser Anleitung gelesen und verstanden hat.
-
Seite 2: Über Ihr Neues Fahrzeug
Befolgen Sie alle Empfehlungen in diesem Handbuch. Sie sollen die Sicherheit und den Betrieb des Fahrzeugs und des Fahrers verbessern. Der Audi TT RS Roadster wird von Zhejiang Jiajia Ride-on Co., Ltd. hergestellt. (Industriegebiet Xincang, Stadt Xincang, Stadt Pinghu, Provinz Zhejiang, China). -
Seite 3: Zubehörliste
Zubehörliste 2 Anzahl (Stk.) Teilnr. Zubehörteilname ANMERKUNGEN Fahrzugkörper Getriebe Einer mit der Aufschrift "L" und Lenkrad der andere mit der Aufschrift "R" Normales Rad Buchse Ø10 Scheibe Motorhaube Flachkopfschraube Ø4x12 Kontermutter Radkappe Lenksäule Windschutzscheibe Spiegel Links und rechts Lenkrad M5x35 Befindet sich auf dem Lenkrad Maschinenschraube Ø5 Mutter... -
Seite 4: Zubehördiagramm
Zubehördiagramm│ 3 type télécommandé type normal... -
Seite 5: Vor Der Montage
Vor der Montage │ 4 WARNUNG! ERSTICKUNGSGEFAHR - Enthält Kleinteile. Nicht für Kinder unter 36 Monaten geeignet. Das Produkt enthält Kleinteile, halten Sie Kinder beim Zusammenbau fern. • DIE MONTAGE DURCH EINEN ERWACHSENEN IST ERFORDERLICH. Entfernen Sie immer das Schutzmaterial und die Polybeutel und entsorgen Sie diese vor dem •... -
Seite 6: 2Wd Montage Der Hinterräder
2WD Montage der Hinterräder 5 Hintere Unteransicht Lenkrad Hinterachse ● Drehen Sie das Fahrzeug um. ● Entfernen Sie zuerst alle Teile von der Hinterachse. 1. Schieben Sie das Getriebe auf die Hinterachse. Das mit "R" gekennzeichnete Getriebe muss an der "R" -Seite der Fahrzeugkarosserie angebracht sein. -
Seite 7: Montage Der Vorderräder
Montage der Vorderräder│ 6 Vordere Unteransicht Vorderachse Normalrad Entfernen Sie alle Teile von der Vorderachse. 1. Schieben Sie eine Ø10 Unterlegscheibe auf die Vorderachse. 2. Schieben Sie eine Buchse in das Loch in der Mitte des normalen Rads. 3. Schieben Sie das normale Rad auf die Hinterachse. Und halten Sie die normale Radübereinstimmung mit der Buchse. -
Seite 8: R/C Typ - Montage Der Lenksäule
R/C Typ – Montage der Lenksäule │ 7 Vordere Unteransicht Loch am Vorderachsgestänge Lenkgetrie ● Drehen Sie die Fahrzeugkarosserie auf die Seite. Entfernen Sie die M5x22-Maschinenschraube und die Ø5-Mutter mit einem Schraubendreher vom R / C-Treiber. 1.Befestigen Sie den R / C-Treiber am Lenkgetriebe und passen Sie ihn an das Lenkgetriebe an. 2. -
Seite 9: Montage Des Lenkrads
Montage des Lenkrads│ 8 HINWEIS: Wenn das Lenkrad Ihres Fahrzeugs mit der Soundfunktion ausgestattet ist, befolgen Sie bitte die Schritte 1 bis 4, um die Batterien (nicht im Lieferumfang enthalten) einzulegen, und schlagen Sie in den Batterieinformationen auf Seite 4 nach. 1. - Seite 10 Schließen Sie die Stromversorgung an 9 Hintere Oberansicht Fahrzeugverbinder Sicherungskasten Batterie Motorverbinder 1. Stecken Sie den Fahrzeugstecker wie oben gezeigt in den Motorstecker an der Karosserie. Wiederholen Sie dies für die andere Seite. 2. Stecken Sie den Stecker der roten Sicherung in die Batterieklemme.
-
Seite 11: Montage Der Motorhaube
Montage der Motorhaube │ 10 1. Setzen Sie die Motorhaube auf den Motor. 2. Ziehen Sie die vier Flachkopfschrauben Ø4x12 fest. Wiederholen Sie die obigen Schritte für die andere Motorhaube. - Seite 12 Montage des Sitzes und der Windschutzscheibe | 111 1. Setzen Sie die Laschen auf der Rückseite des Sitzes in die Schlitze am hinteren Fahrzeug ein. 2. Ziehen Sie nun zwei M5x16-Maschinenschrauben mit einem Schraubendreher fest. 3. Setzen Sie die Laschen an der Windschutzscheibe in die Schlitze vorne am Fahrzeug ein und drücken Sie, bis sie hörbar einrasten.
- Seite 13 Montage der Spiegel, der Sitzlehne und des Heckspoilers │ 1. Setzen Sie die Laschen am Spiegel in das Loch auf der Fahrzeugseite ein und drücken Sie, bis Sie ein Klicken hören. Wiederholen Sie dies für die andere Seite. 2. Montieren Sie die Sitzlehne am hinteren Fahrzeug. 3.
-
Seite 14: Sicherheitshinweise
Sicherheitshinweise | 13 WARNUNG! VERMEIDEN SIE VERLETZUNGEN UND DEN TOD: • Lassen Sie niemals ein Kind unbeaufsichtigt. DIREKTE ERWACHSENE ÜBERWACHUNG IST • Dieses Spielzeug sollte mit Vorsicht verwendet werden, da zur Vermeidung von Stürzen oder Kollisionen, ERFORDERLICH. Halten Sie das Kind immer im Blick, wenn sich ein Kind im Fahrzeug befindet. die den Benutzer oder Dritte verletzen könnten, Kenntnisse erforderlich sind. - Seite 15 Nutzung | 14 Ihr Fahrzeug ist möglicherweise mit einem MP3-Player ausgestattet. Weitere Informationen finden Sie auf der nächsten Seite. WICHTIG Halten Sie das Fahrzeug immer an, wenn Sie die Geschwindigkeit oder Richtung ändern, um Schäden an den Getrieben und am Motor zu vermeiden.
- Seite 16 NUTZUNG DES MP3 PLAYERS (FALLS VORHANDEN) A. Digitalvoltmeter: Überprüfen Sie die verbleibende Batterieleistung, siehe Seite 22. B. Englischlernmodus C. Storytelling-Modus D. Kinderreim-Gesangsmodus E. Erhöhen Sie die Lautstärke G. TF-Kartensteckplatz (Micro SD): Lassen Sie den Ton von Ihrer TF-Karte über die F.
-
Seite 17: Verwendung Der 2.4G-Fernbedienung (Falls Ausgestattet)
Verwendung der 2.4G-Fernbedienung (FALLS AUSGESTATTET) │ 16 WARNUNG DIE BEDIENUNG DURCH EINEN ERWACHSENEN IST ERFORDERLICH! Vorwärts Verbindungstaste Linke Wendetaste Bremse Vorwärts Rechte Wendetaste Rückwärts Hohe Geschwindigkeit Normale Geschwindigkeit Niedrige Geschwindigkeit Geschwindigkeitswahltaste Die Fernbedienung hat Vorrang vor der Fußpedalbedienung (das Fußpedal funktioniert nicht, während Sie die Fernbedienung bedienen). -
Seite 18: Nutzung Des Türschlosses
Nutzung des Türschlosses 17 Türschloss HINWEIS: Bitte schließen Sie die Tür und vergewissern Sie sich aus Sicherheitsgründen, dass das Schloss einraste. -
Seite 19: Aufladung
Aufladung | 18 Nur ein Erwachsener kann die Batterie laden und neu laden! ARNUNG! -Verwenden Sie den einzigen aufladbaren Akku und das Ladegerät, die mit Ihrem Fahrzeug geliefert wurden. Ersetzen • VERMEIDEN SIE FEUER UND STROMSCHLAG: Sie den Akku oder das Ladegerät NIEMALS durch eine andere Marke. Die Verwendung eines anderen Akkus oder Ladegeräts kann ein Feuer oder eine Explosion verursachen. -
Seite 20: Batteriestatus
Aufladung | 19 • Wenn Sie mit einem Digitalvoltmeter (IF EQUIPPED) fahren, erfahren Sie anhand der Spannungsgröße, wie viel Strom die Batterie noch hat, wenn Sie die Batterie aufladen müssen. Stellen Sie sicher, dass das Fahrzeug stoppt! BATTERIE BATTERIESTATUS SPANNUNG >... -
Seite 21: Batterieaustausch Und Sicherung
Batterieaustausch und Sicherung | 20 Die Batterie verfügt über eine thermische Sicherung mit einer Ruhesicherung, die automatisch auslöst und die gesamte Stromversorgung zum Fahrzeug unterbricht, wenn der Motor, das elektrische System oder die Batterie überlastet ist. Die Sicherung wird zurückgesetzt und die Stromversorgung wird wiederhergestellt, nachdem das Gerät 20 Sekunden lang ausgeschaltet und wieder eingeschaltet wurde. -
Seite 22: Fehlerbehebung Guide
Fehlerbehebung Guide | 21 Problem Mögliche Ursache Lösung Fahrzeug läuft nicht Batterie gering Batterie aufladen. Thermische Sicherung ist Neu erstellen Fuse, sehen <Fuse> ausgetrippt Batterie-Stecker oder Überprüfen Sie, ob die Batterieanschlüsse fest ineinander Drähte sind lose gesteckt sind. Wenn die Drähte rund um den Motor locker sind, wenden Sie sich bitte an Ihren Händler. -
Seite 23: Instandhaltung
Instandhaltung | 22 • Es liegt in der Verantwortung der Eltern, die Hauptteile des Spielzeugs vor dem Einsatz zu überprüfen. Muss regelmäßig auf mögliche Gefahren, wie z. B. Batterie, Aufladung, Kabel oder Kabel, Stecker, überprüfen. Schrauben dienen zum Befestigen von Gehäusen an anderen Teilen und im Fall von solchen Beschädigungen darf das Spielzeug nicht verwendet werden, bis die Schäden ordnungsgemäß... -
Seite 24: In China Hergestellt
Unsere Produkte eignen sich für ASTM F963; GB6675; EN71 und EN62115. ADRESSE DES IMPORTEURE: MH Handel GmbH Wendenstra?e 309 D-20537 Hamburg Germany IN CHINA HERGESTELLT...
